九年级数学上册 52 视图课件 (新版)北师大版 课件VIP免费

九年级数学上册 52 视图课件 (新版)北师大版 课件九年级数学上册 52 视图课件 (新版)北师大版 课件九年级数学上册 52 视图课件 (新版)北师大版 课件九年级数学上册 52 视图课件 (新版)北师大版 课件九年级数学上册 52 视图课件 (新版)北师大版 课件

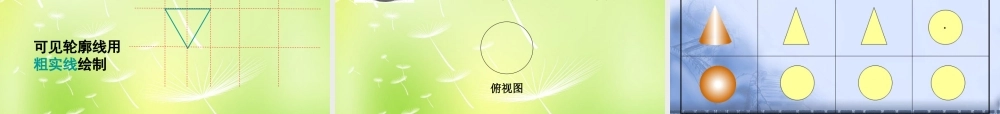

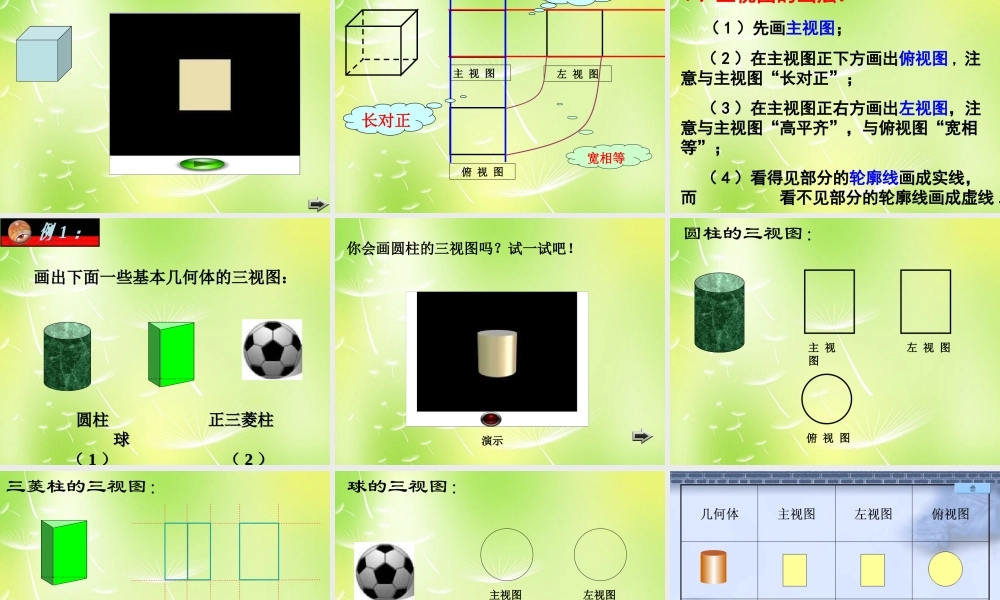

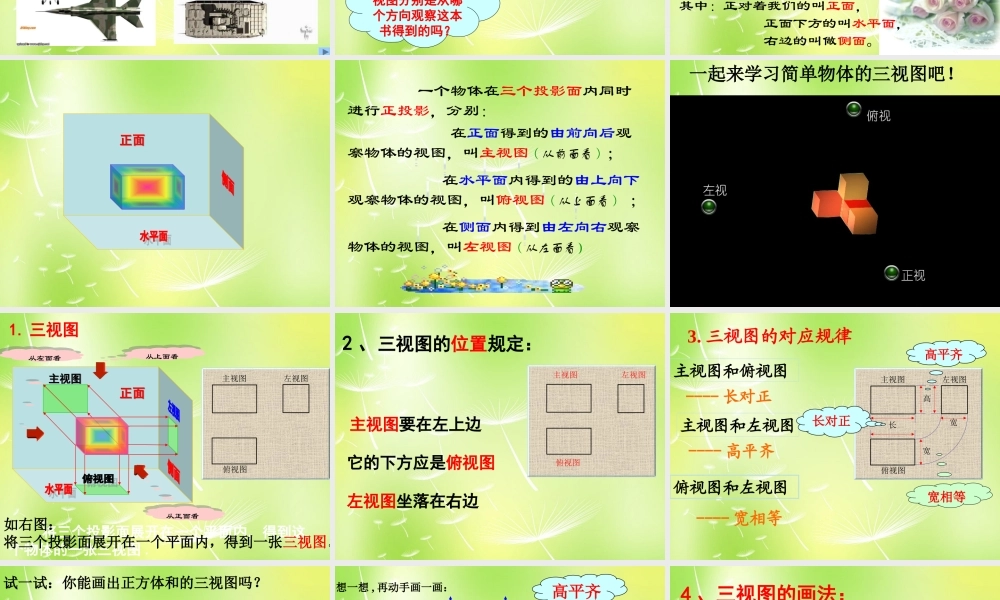

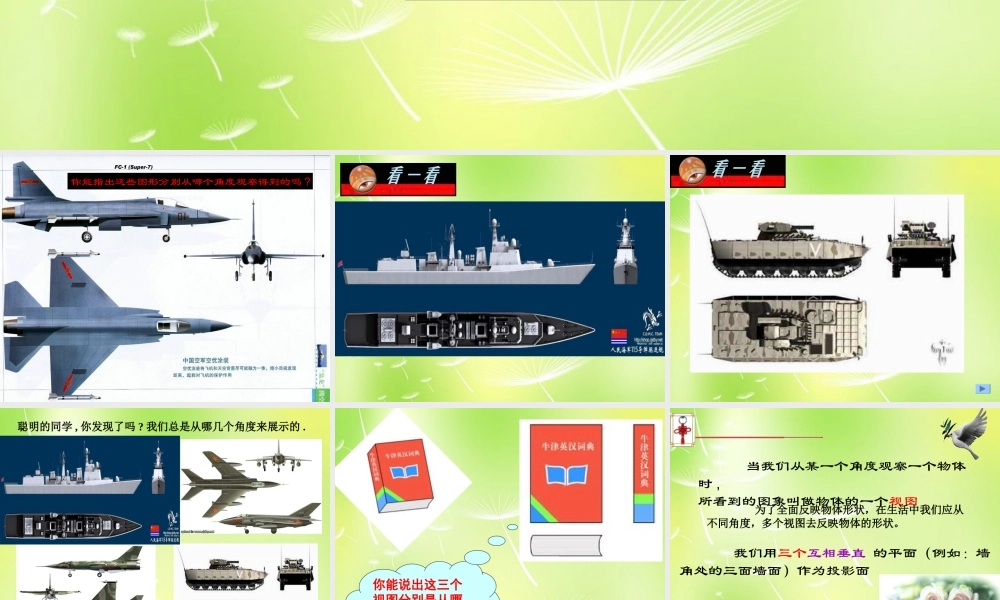

5.2 5.2 、视图、视图(( 11 ))你能指出这些图形分别从哪个角度观察得到的吗 ?看一看看一看看一看看一看聪明的同学 , 你发现了吗 ? 我们总是从哪几个角度来展示的 .你能说出这三个视图分别是从哪个方向观察这本书得到的吗? 当我们从某一个角度观察一个物体时 ,所看到的图象叫做物体的一个视图 为了全面反映物体形状,在生活中我们应从不同角度,多个视图去反映物体的形状。 我们用三个互相垂直 的平面(例如:墙角处的三面墙面)作为投影面 其中:正对着我们的叫正面, 正面下方的叫水平面, 右边的叫做侧面。正面正面 在正面得到的由前向后观察物体的视图,叫主视图(从前面看); 一个物体在三个投影面内同时进行正投影,分别: 在侧面内得到由左向右观察物体的视图,叫左视图(从左面看) 在水平面内得到的由上向下观察物体的视图,叫俯视图(从上面看) ;一起来学习简单物体的三视图吧!主视图主视图主视图俯视图左视图正面正面从上面看从上面看从正面看从正面看从左面看从左面看1. 三视图 将三个投影面展开在一个平面内,得到这个物体的一张三视图 .如右图:将三个投影面展开在一个平面内,得到一张三视图。 2 、三视图的位置规定: 主视图左视图俯视图主视图要在左上边它的下方应是俯视图左视图坐落在右边3. 三视图的对应规律俯视图和左视图主视图和俯视图主视图和左视图---- 长对正---- 高平齐---- 宽相等主视图俯视图左视图高长宽宽高平齐长对正宽相等试一试:你能画出正方体和的三视图吗?主 视 图左 视 图俯 视 图想一想 , 再动手画一画:高平齐长对正宽相等4 、三视图的画法: ( 1 )先画主视图; ( 2 )在主视图正下方画出俯视图 , 注意与主视图“长对正”; ( 3 )在主视图正右方画出左视图,注意与主视图“高平齐”,与俯视图“宽相等”; ( 4 )看得见部分的轮廓线画成实线,而 看不见部分的轮廓线画成虚线 .例 1 :例 1 :画出下面一些基本几何体的三视图:画出下面一些基本几何体的三视图: 圆柱 正三菱柱 球 ( 1 ) ( 2 ) ( 3 ) 圆柱 正三菱柱 球 ( 1 ) ( 2 ) ( 3 )你会画圆柱的三视图吗?试一试吧!演示主 视 图左 视 图俯 视 图圆柱的三视图:可见轮廓线用粗实线绘制三菱柱的三视图:主视图左视图俯视图球的三视图:想一想• 右图是一个蒙古包的照片,你能画出这个几何体的三种视图吗?主视图左视图俯视图...
