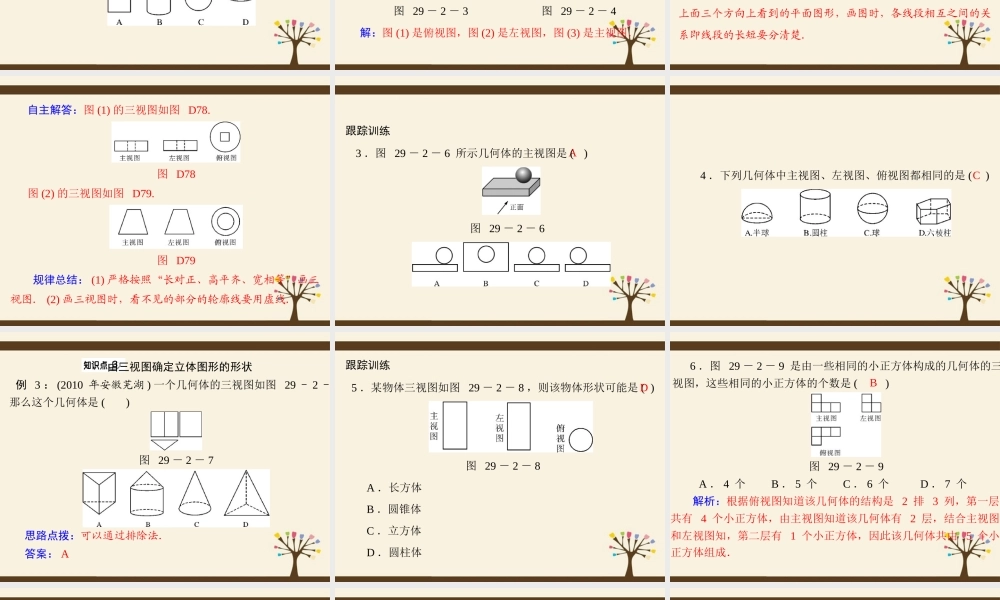

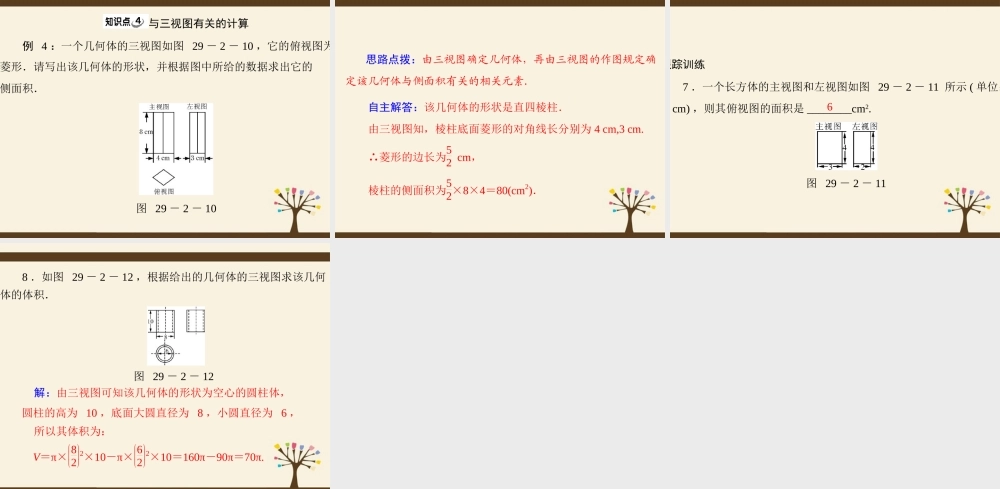

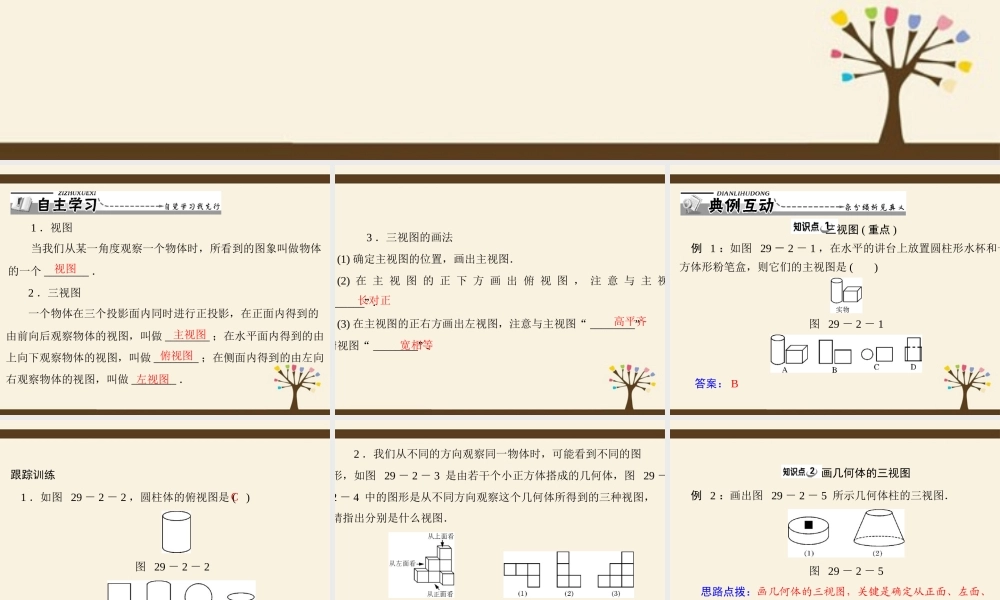

29.2三视图1 ．视图当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个 ________ ．视图主视图俯视图左视图2 ．三视图一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做 ________ ；在水平面内得到的由上向下观察物体的视图，叫做 ________ ；在侧面内得到的由左向右观察物体的视图，叫做 ________ ．3 ．三视图的画法长对正高平齐宽相等(1) 确定主视图的位置，画出主视图．(2) 在 主 视 图 的 正 下 方 画 出 俯 视 图 ， 注 意 与 主 视 图“________” ．(3) 在主视图的正右方画出左视图，注意与主视图“ ________”与俯视图“ ________” ．三视图 ( 重点 )例 1 ：如图 29 － 2 － 1 ，在水平的讲台上放置圆柱形水杯和长方体形粉笔盒，则它们的主视图是 ()图 29 － 2 － 1答案： B跟踪训练)C1 ．如图 29 － 2 － 2 ，圆柱体的俯视图是 (图 29 － 2 － 22 ．我们从不同的方向观察同一物体时，可能看到不同的图形，如图 29 － 2 － 3 是由若干个小正方体搭成的几何体，图 29 －2 － 4 中的图形是从不同方向观察这个几何体所得到的三种视图，请指出分别是什么视图．图 29 － 2 － 3图 29 － 2 － 4解：图 (1) 是俯视图，图 (2) 是左视图，图 (3) 是主视图．画几何体的三视图例 2 ：画出图 29 － 2 － 5 所示几何体柱的三视图．图 29 － 2 － 5思路点拨：画几何体的三视图，关键是确定从正面、左面、上面三个方向上看到的平面图形，画图时，各线段相互之间的关系即线段的长短要分清楚．自主解答：图 (1) 的三视图如图 D78.图 D78图 (2) 的三视图如图 D79.图 D79规律总结： (1) 严格按照“长对正、高平齐、宽相等”画三视图． (2) 画三视图时，看不见的部分的轮廓线要用虚线．跟踪训练)A3 ．图 29 － 2 － 6 所示几何体的主视图是 (图 29 － 2 － 6C4 ．下列几何体中主视图、左视图、俯视图都相同的是 ()由三视图确定立体图形的形状例 3 ： (2010 年安徽芜湖 ) 一个几何体的三视图如图 29 － 2 － 7 ，那么这个几何体是 ()图 29 － 2 － 7思路点拨：可以通过排除法．答案： A跟踪训练)5 ．某物体三视图如图 29 － 2 － 8 ，则该物体形状可能是 (图 29 － 2 － 8DA ．长方体B ．圆锥体C ．立方体D ．圆柱体6 ．图 29...
