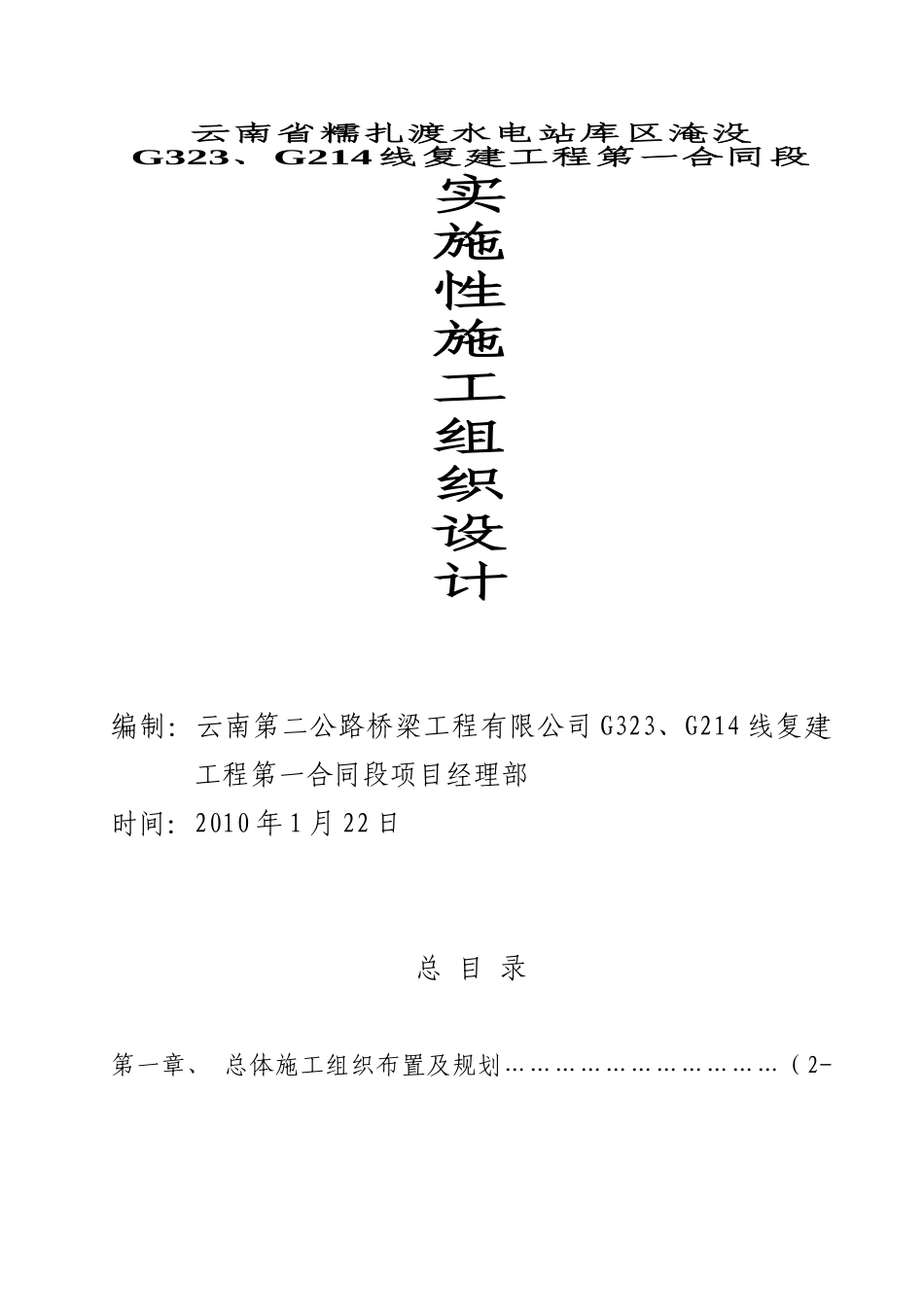

云南省糯扎渡水电站库区淹没G323、G214线复建工程第一合同段实施性施工组织设计编制:云南第二公路桥梁工程有限公司 G323、G214 线复建工程第一合同段项目经理部时间:2010 年 1 月 22 日 总 目 录第一章、 总体施工组织布置及规划……………………………(2-10)第二章、主要工程项目的施工方案、方法与技术措施(尤其对重点、关键和难点工程的施工方案、方法与技术措施)……………………………………………………(11-44)第三章、工期的保证体系和保证措施…………………………(45-50)第四章、工程质量的管理体系以及保证措施…………………(51-56)第五章、安全生产管理体系以及保证措施……………………(57-62)第六章、环境保护、水土保持保证体系以及保证措施………(63-65)第七章、文明施工、文物保证体系以及保证措施……………(66-68)第八章、项目风险预测与防范,事故应急预案………………(69-70)第九章、其他应说明的事项……………………………………(71-84)第一章、总体施工组织布置及规划一、工程概况1、项目情况简介本工程系云南省糯扎渡水电站水库淹没影响 G323 线临翔区跨 澜 沧 江 至 景 谷 县 段 跨 澜 沧 江 景 临 大 桥 而 进 行 复 建 。 第 一 合 同段 起 讫 桩 号 为 K88+866 ~ K89+360 , 长 约 0.494km , 技 术 标准 二 级 。 其 中 有 特 大 桥 1 座 ( 澜 沧 江 大 桥 ) , 桩 号 K89+115 ,桥型为连续刚构,桥宽为 9.5m,桥跨布置为 90m+166m+90m。2、 技术标准设计荷载为:公路-Ⅱ级,桥面宽度0.5m+8.5m+0.5m=9.5m ,地震烈度 7 度,按 8 度设防。设计洪水频率:1/100。设计基本风速 30m/s。3、 主要工程数量设计荷载为:1.1 路基工程路基土石方:40000m 3,排水防护工程 3500m 3。1.2 桥梁工程本合同共有特大桥 1 座,全桥主要工程数量:1.1 桩基:主墩桩基直径 ф220cm 共 18 棵,C30 砼:2497.0m 3,桥台桩基直径为 ф150cm 共 8 棵,282.7m 3。1.2 主墩承台 C30 砼:1856.4m 3。1.3 主 墩 墩 身 C40 砼 : 3587.1 m 3 , 台 身 C30 : 309.7 m 3。1.4 上部构造为悬浇箱梁 C50 砼:5421.3 m 3。K89+115 澜 沧 江 特 大 桥 90+166+90 ( 米 ) 预 应 力 混 凝 土 连续刚构桥及桥头引道,全桥长 346 米。主梁采用单箱单室直腹板截面,...
