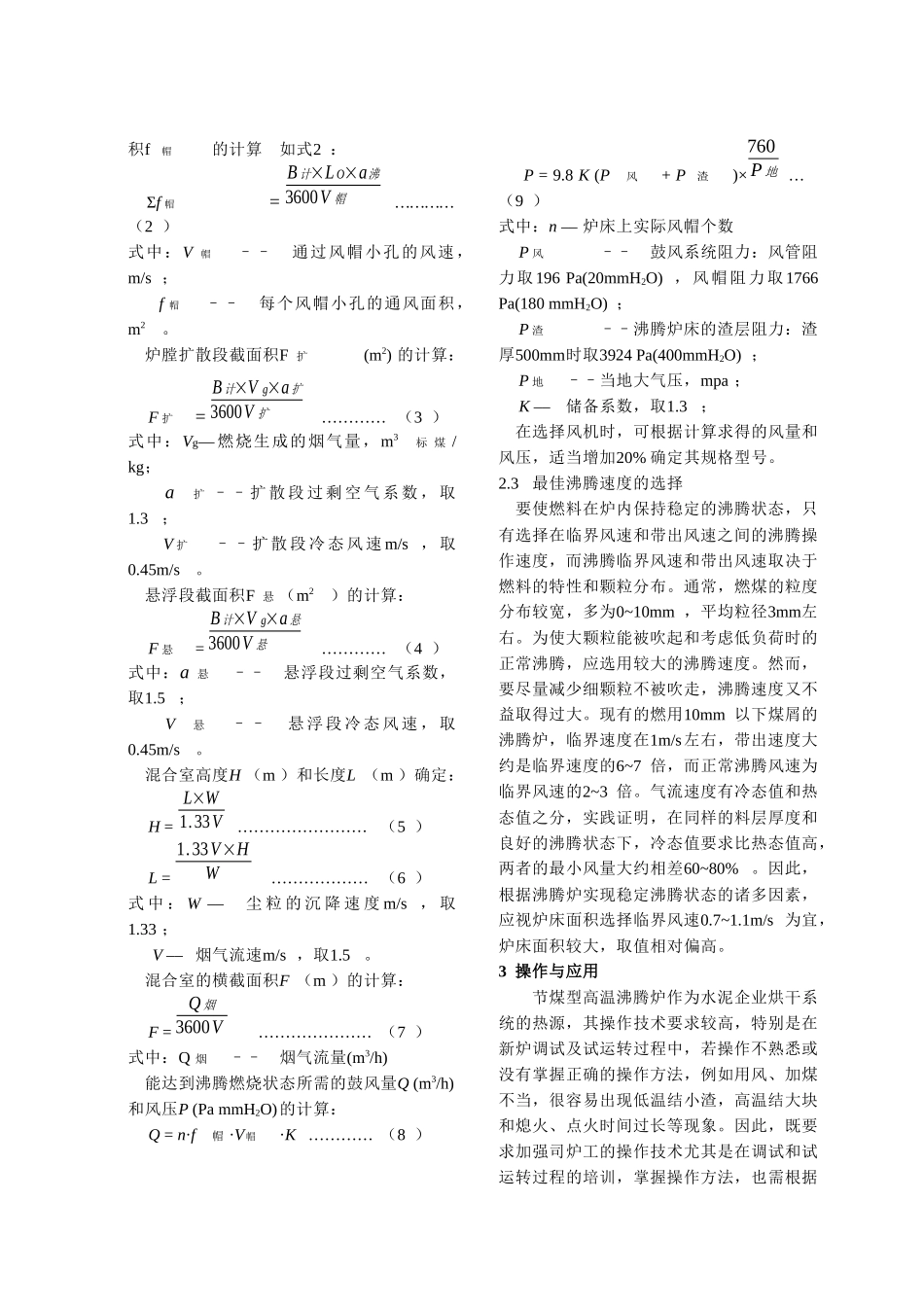

节 煤 型 高 温 沸 腾 炉 的 结 构 设 计 及 应 用合肥水泥研究设计院 杨 刚 ( 安徽合肥230051)1 高温沸腾炉工作原理沸腾炉是水泥厂烘干原料的主要热源，其燃烧方式介于层状燃烧和悬浮燃烧之间。工作原理为：高压空气通过均风箱由一次风的动压头变成均匀分布的静压头，从风帽上的微孔高速高压吹入炉内，使其沸腾床形成气垫层将粒径0 ～10mm 、料层厚度300 ～500mm的煤粒全部吹起并上、下翻动。料层由于高压气体增加了煤粒间的空隙膨胀而产生激烈运动，并在不停地翻腾、跳动中与空气混合，使原有300 ～500mm的料层飞腾高度达到800 ～1400mm 。此时，沸腾料层的燃料与含碳量为1~2% 的灼热灰渣充分混合燃烧，温度一般可达950℃ 高温，相当于一个大蓄热池。料层中0.5～8mm的颗粒不易被气体带出燃烧室，能较长时间停留在沸腾料层中直到燃烬，然后由炉底冷渣管排出。沸腾炉由于燃料具有较大的着火比表面积和在炉膛内的停留时间较长，所以兼有煤粉炉和层燃炉的燃烧特点。沸腾炉膛中蓄热量大 ，颗粒之间以及颗粒和空气之间产生的相对运动十分激烈，加之其气体扩散速度快，可维持在1.05~1.1 左右的很低的过量空气系数下强烈燃烧，而且不必预热，这就形成了强氧燃烧的条件，因此能使低热值劣质燃料完全燃烧，燃烧反应迅速。沸 腾 层 的 传 热 系 数 较 高 ， 一 般 可 达220~350w/m3℃ ，沸腾段的容积热强度高达1.745×106w/ m3，近于燃粉炉的10倍，链条炉的4~5 倍。因而被普遍认为是一种热效率较高的燃烧方式。 节煤型高温沸腾炉既具有普通沸腾炉的热效率较高这一特点，也从炉体结构、耐火材料、系统工艺设备配套及其自动控制等方面进行了改进，使沸腾炉的应用效果更为显著 ，不仅适用于Q Dwg＞6000kcaγ/ kg的优质烟煤、无烟煤，也可全部燃烧Q Dwg＜3000kcaγ/ kg的低热值燃料如煤矸石、炉渣等。因而在数百家水泥厂烘干系统的应用中深受好评。 沸腾烘干系统工艺流程如图1 。图 1 沸 腾 烘 干 系 统 工 艺 流 程2 节煤型高温沸腾炉结构设计与效果2.1节煤型高温沸腾炉结构 节煤型高温沸腾炉结构由炉床、炉膛、混合室等三部分组成，如图2 所示。图 2 节 煤 型 高 温 沸 腾 炉 结 构 1. 进 料 口 2. 溢 流 口 3. 均 风 箱 4. 布 风箱 5. 风 帽 6. 炉 门图中，炉床部分包括均风箱、布风板、风帽、出渣孔等；炉膛部分包括垂直段、扩散段、悬浮段及炉门；...
