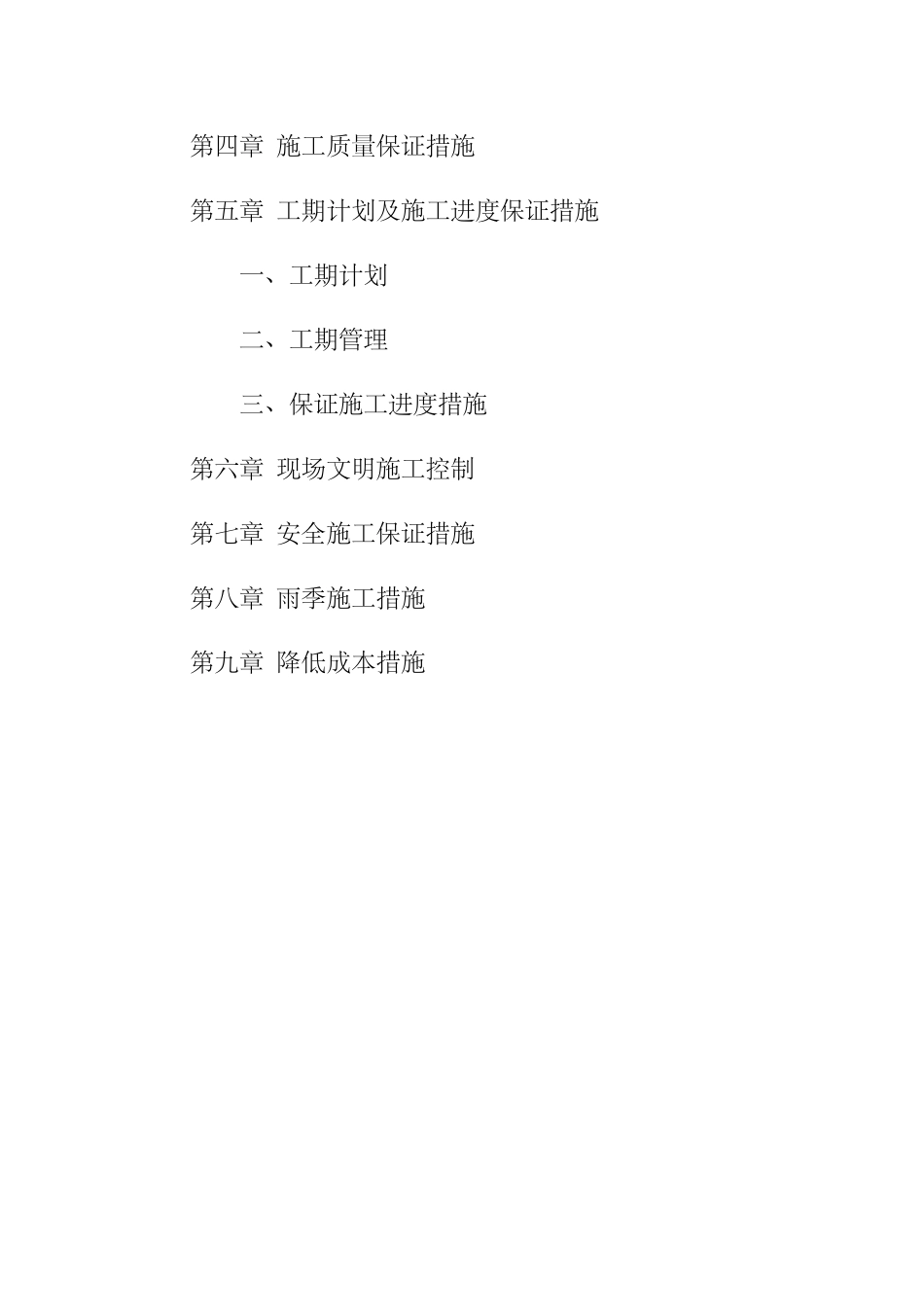

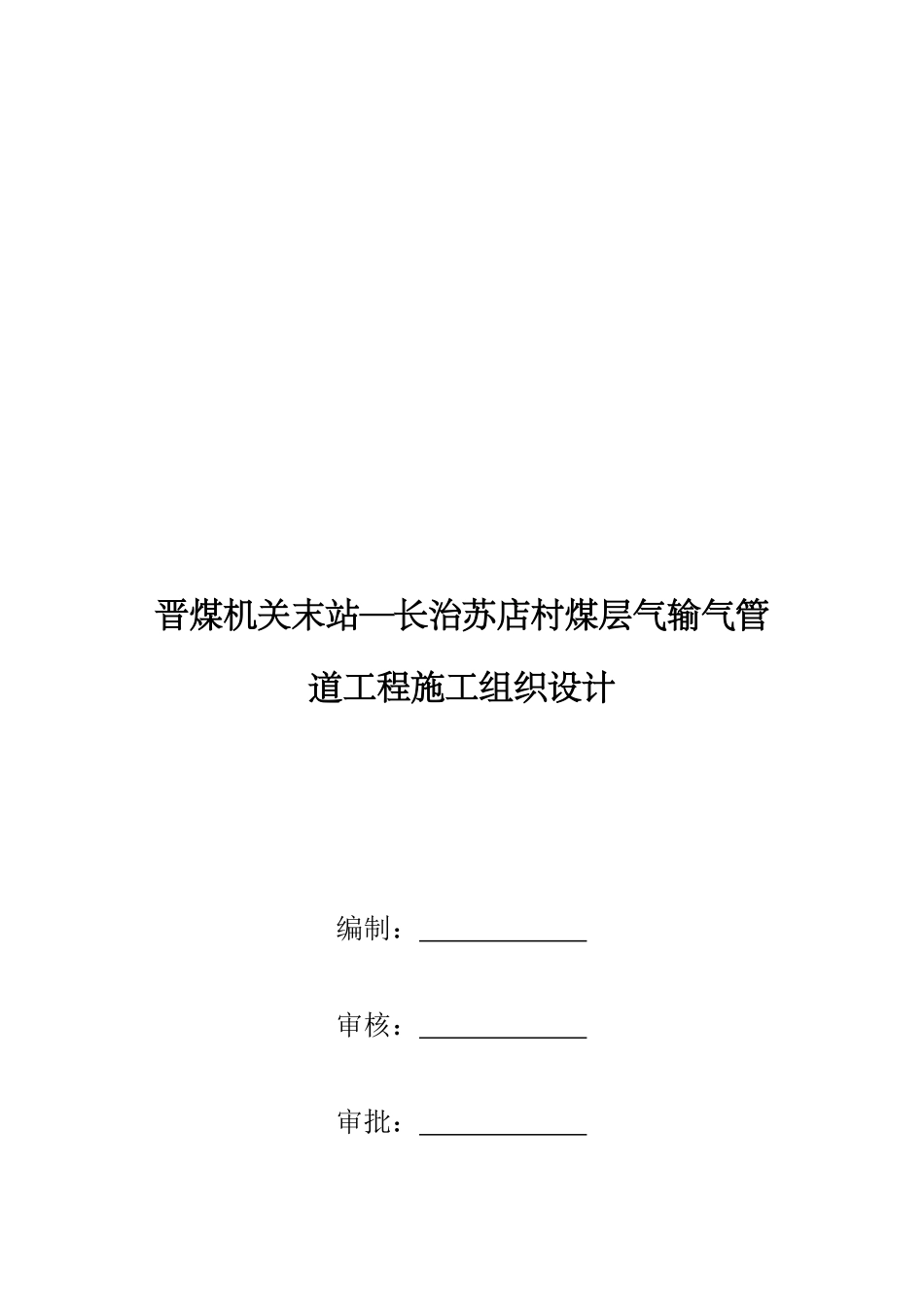

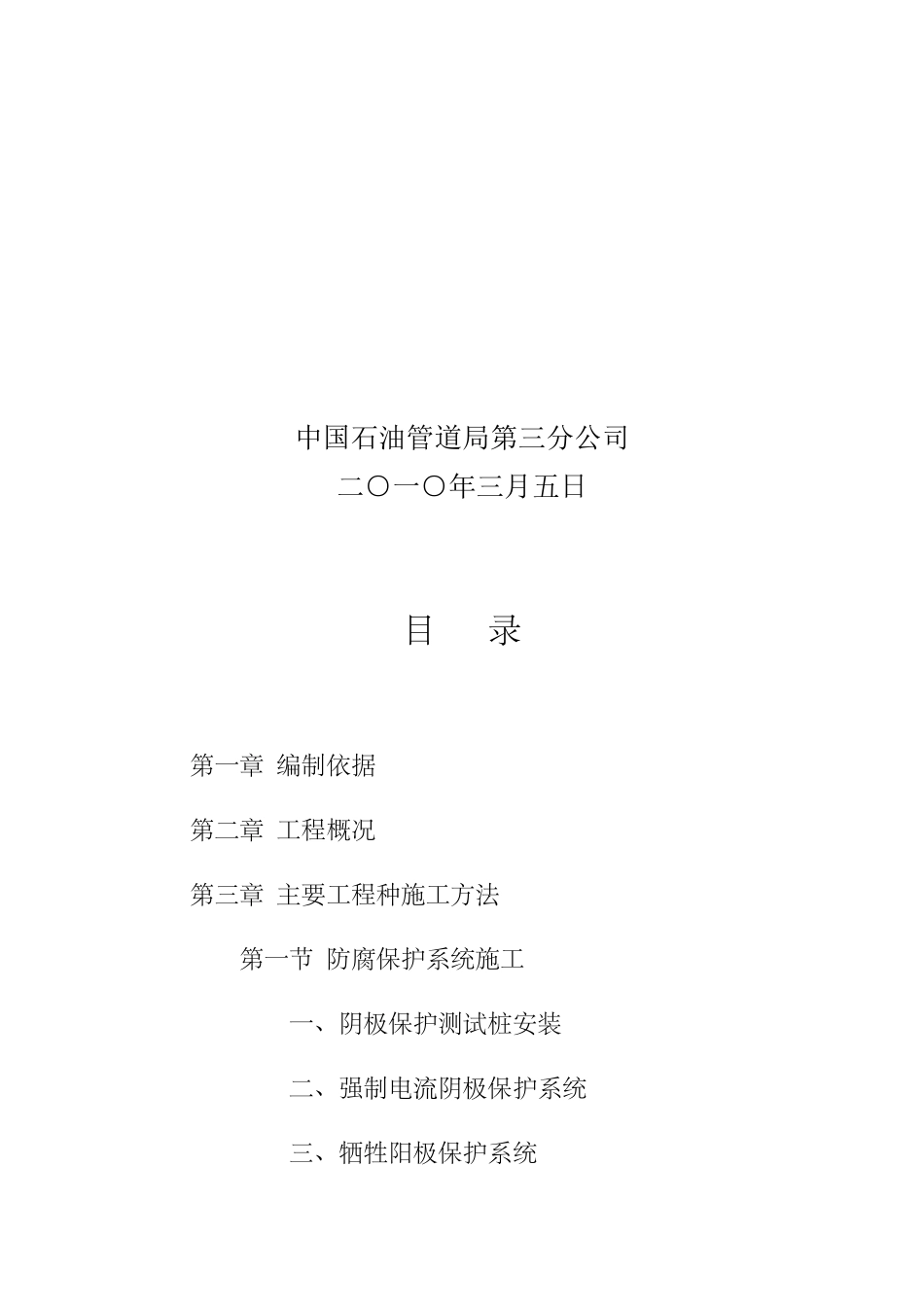

晋煤机关末站—长治苏店村煤层气输气管道工程施工组织设计编制： 审核： 审批： 中国石油管道局第三分公司二○一○年三月五日目 录第一章 编制依据第二章 工程概况第三章 主要工程种施工方法第一节 防腐保护系统施工一、阴极保护测试桩安装二、强制电流阴极保护系统三、牺牲阳极保护系统第四章 施工质量保证措施第五章 工期计划及施工进度保证措施一、工期计划二、工期管理三、保证施工进度措施第六章 现场文明施工控制第七章 安全施工保证措施第八章 雨季施工措施第九章 降低成本措施第一章 编制依据1 SY0007-1999 《钢质管道及储罐腐蚀控制工程设计规范》2 SY/T0413-2002《埋地钢质管道聚乙烯防腐层技术标准》3 SY/T0407-97 《涂装前钢材表面预处理规范》4 GB/T8923-88 《涂装前钢材表面锈蚀等级和除锈等级》5 GB/T21448-2008《埋地钢制管道阴极保护技术规范》6 SY/T0023-97 《埋地钢质管道阴极保护参数测试方法标准》7 SY/T0086-2003《阴极保护管道的电绝缘标准》8 SY/T0414-2007 《埋地钢质管道聚乙烯胶粘带防腐层技术标准》9 SY/T0032-2000《埋地钢质管道交流排流保护技术标准》10 SY/T0017-96 《埋地钢质管道直流排流保护技术标准》11 GB50369-2006《油气长输管道工程施工及验收规范》第二章 工程概况一、工程名称：晋煤机关末站站－长治苏店村煤层气输气管道工程二、工程说明：1、晋煤机关末站—长治苏店村煤层气输气管道工程线路防腐部分，内容包括该段线路外防腐层及阴极保护。管道外防腐层采用聚乙烯三层结构防腐层，阴极保护利用晋城机关末站和长治末站的阴极保护站进行保护。2、晋煤机关末站—长治苏店村煤层气输气管道工程线路用管为508（含 LNG 支线）螺旋缝埋弧焊钢管及直缝埋弧焊钢管以及323.9（巴公支线、高平支线、长治支线）的直缝埋弧焊钢管，508 管线实长约 80.642km，323.9 管线实长约 8.901km。第三章 主要工程种施工方法第一节 防腐保护系统施工一、阴极保护测试桩安装⑴ 施工前按图纸要求对测试桩进行检查，检查外观尺寸及内部结构完好，接线是否牢固。⑵ 在特殊地段，回填管沟时应预留测试桩的安装坑，其尺寸为1.5m×1.5m。⑶ 根据图纸提供的测试桩位置，推算到实际焊口、管子上，并测出距最的转角桩的距离、方向等数据，并在测试桩标牌上注明桩的类型编号、里程。⑷ 沿线的电位与电流测试桩兼做里程桩时，安装时用 TC600 全站仪测量距离，桩间距离误差不大于 ...
