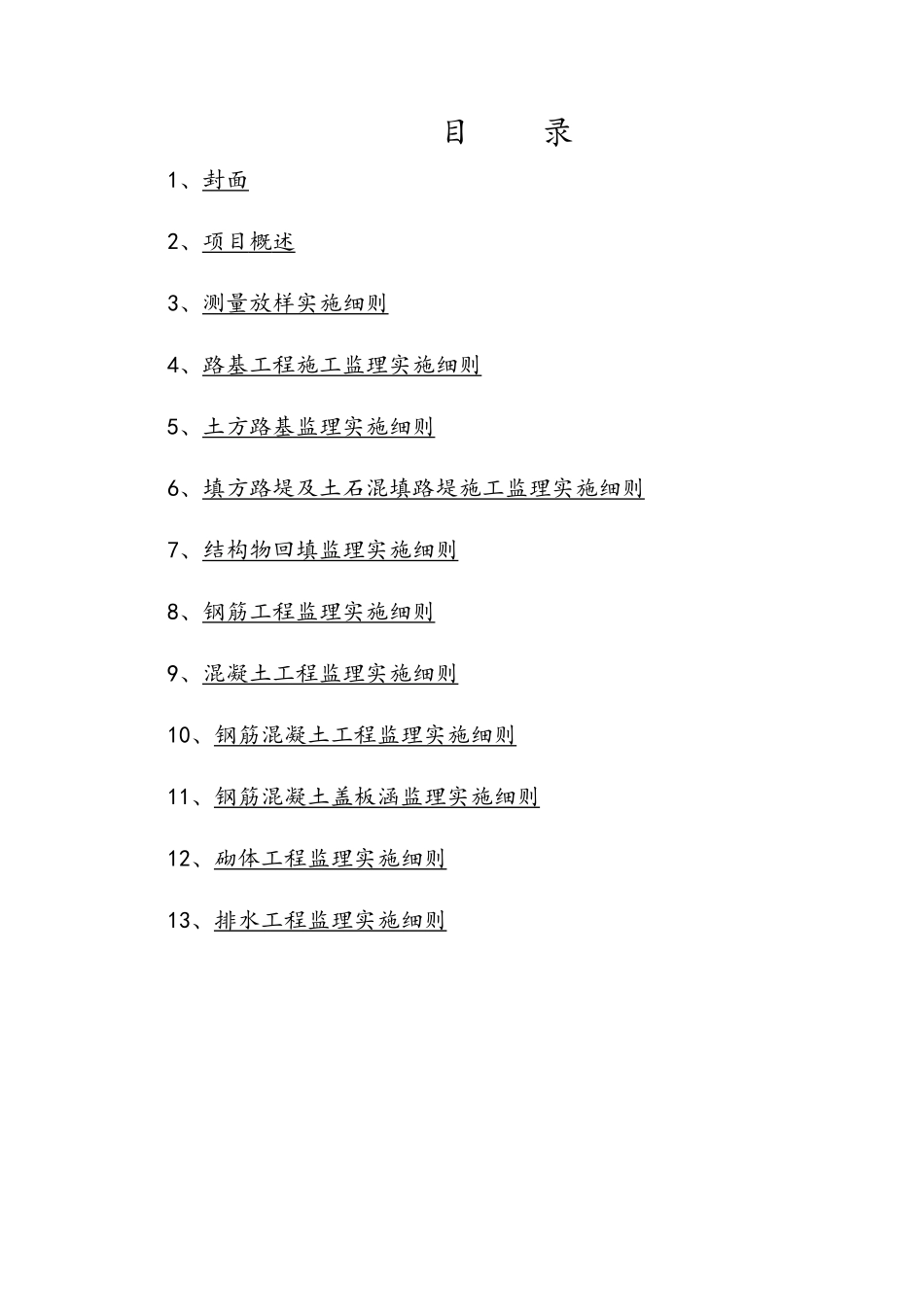

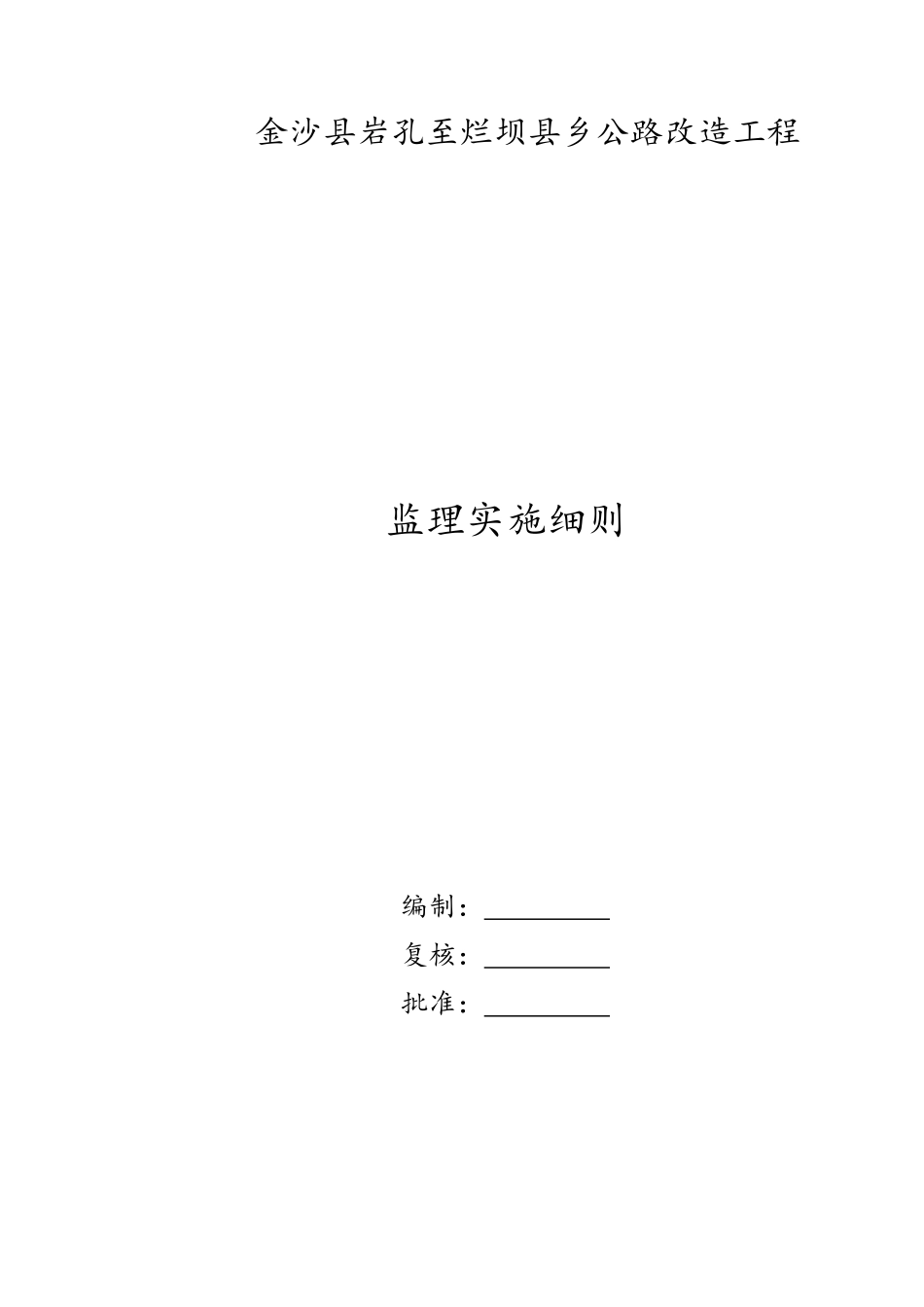

金沙县岩孔至烂坝县乡公路改造工程监理实施细则 编制： 复核： 批准： 贵州省交通建设咨询监理有限公司年 月 日目 录1、封面2、项目 概 述 3、测量放样实施细则4、路基工程施工监理实施细则5、土方路基监理实施细则6、填方路堤及土石混填路堤施工监理实施细则7、结构物回填监理实施细则8、钢筋工程监理实施细则9、混凝土工程监理实施细则10、钢筋混凝土工程监理实施细则11、钢筋混凝土盖板涵监理实施细则12、砌体工程监理实施细则13、排水工程监理实施细则一、项目概述一、概述1、工程概况本项目位于金沙县西北面，路线起于金沙县岩孔镇，途径箐口、箐河、桂花、终点止于桂花乡烂坝，于金沙至石场公路 K33+000 处右侧接入，全长 25.365318 公里。与老路走向基本一致，局部路段截弯取直，最大限度的利用老路。本项目现有公路修建于约 80 年代，虽然每年都有专人养护，但由于地方资金投入有限，交通量大，重载车辆较多，超载特别严重，加之大部分路段排水不畅，使其路面破坏严重，坑槽、塌陷较多，给沿线的人民群众生产、生活带来诸多不便，同时也在很多程度上影响他们的生命安全。随着沿线社会经济和旅游产业的不断发展，现有公路已远远不能瞒住经济社会发展需求。2、主要经济技术指标序号项目采用指标备注1公路等级四级设计速度（km/h）202停车视距（m）203圆曲线最小半径（m）154不设超高最小平曲线半径（m）1505最大纵坡（%）9.0老路改造 10%6最小坡长（m）607竖曲线凸形250凹形2508路基宽度6.59桥涵设计汽车荷载公路—1 级10设计洪水频率小桥涵、路基1/251.1.3 主要工程数量表序号名称单位数量1土石方m³354302M7.5 浆砌排水与防护工m³17717.14程3C20 砼边沟m³2761.8754C20 砼路肩m³10420.1155路面工程㎡151724.5496新建涵洞m/道67.35/147平面交叉处298钢筋混凝土护栏m16259波形梁护栏m1235510标志、标牌块10411标线㎡3804.75二、测量放样监理测量工作要贯穿施工的全过程，是监理工程师质量的重点之一，因此监理工程师在施工各阶段要加强测量工作的检查，测量工作一旦失误，往往造成质量事故，给工程带来严重的经济和工期损失。对放线依据、基准点、基准线须要经过严格检查。一、测量监理控制程序框图各先工程开工前施工部门进行施工放样并通知监理对施工部门测量工作进行监督、检查、旁站、复测二、测量监理的依据1.主要依据设计部门提供的施工图纸设计资料执行的有效版本及变更设计的正式文件。2.执行的标准按：2.1:...
