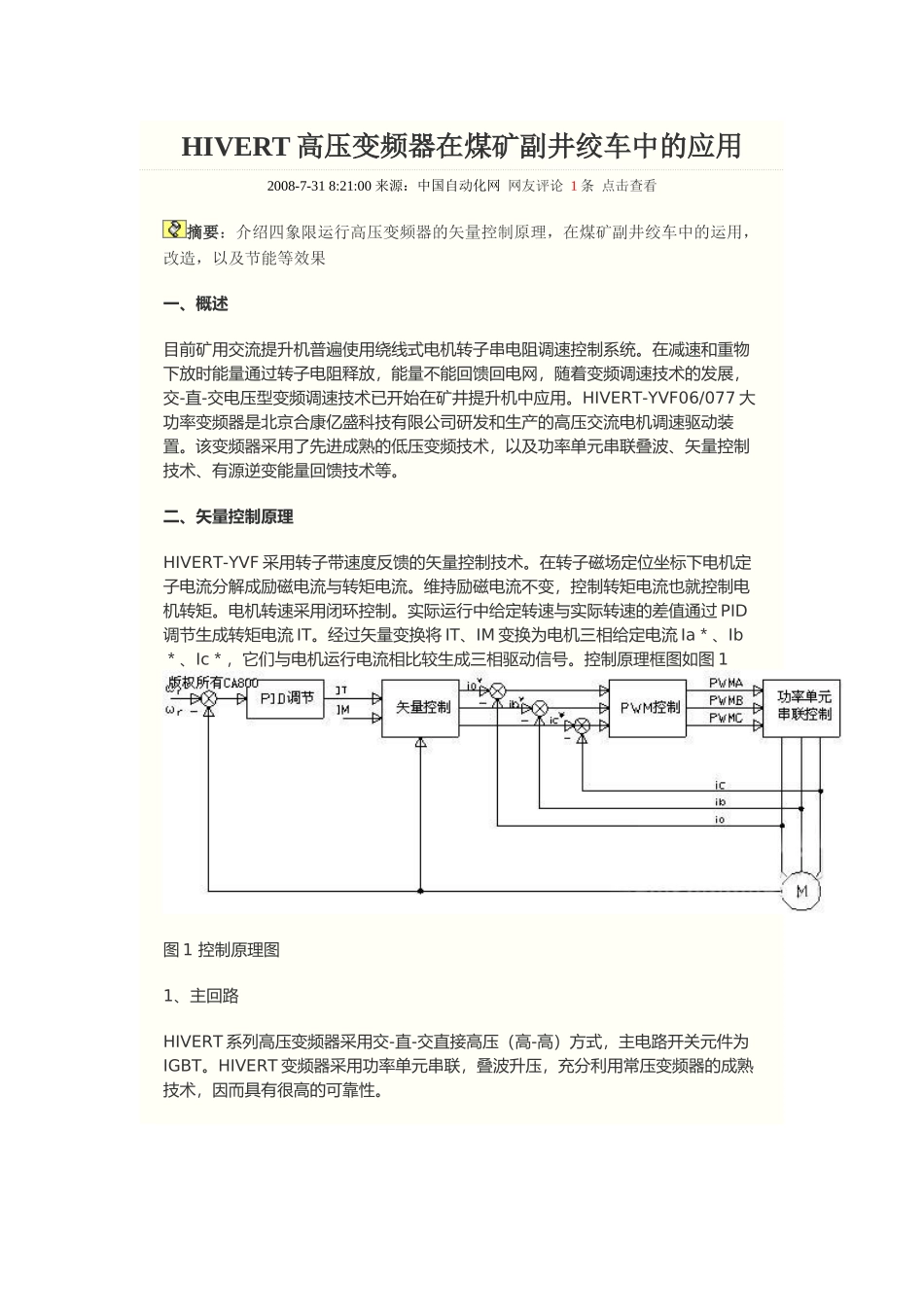

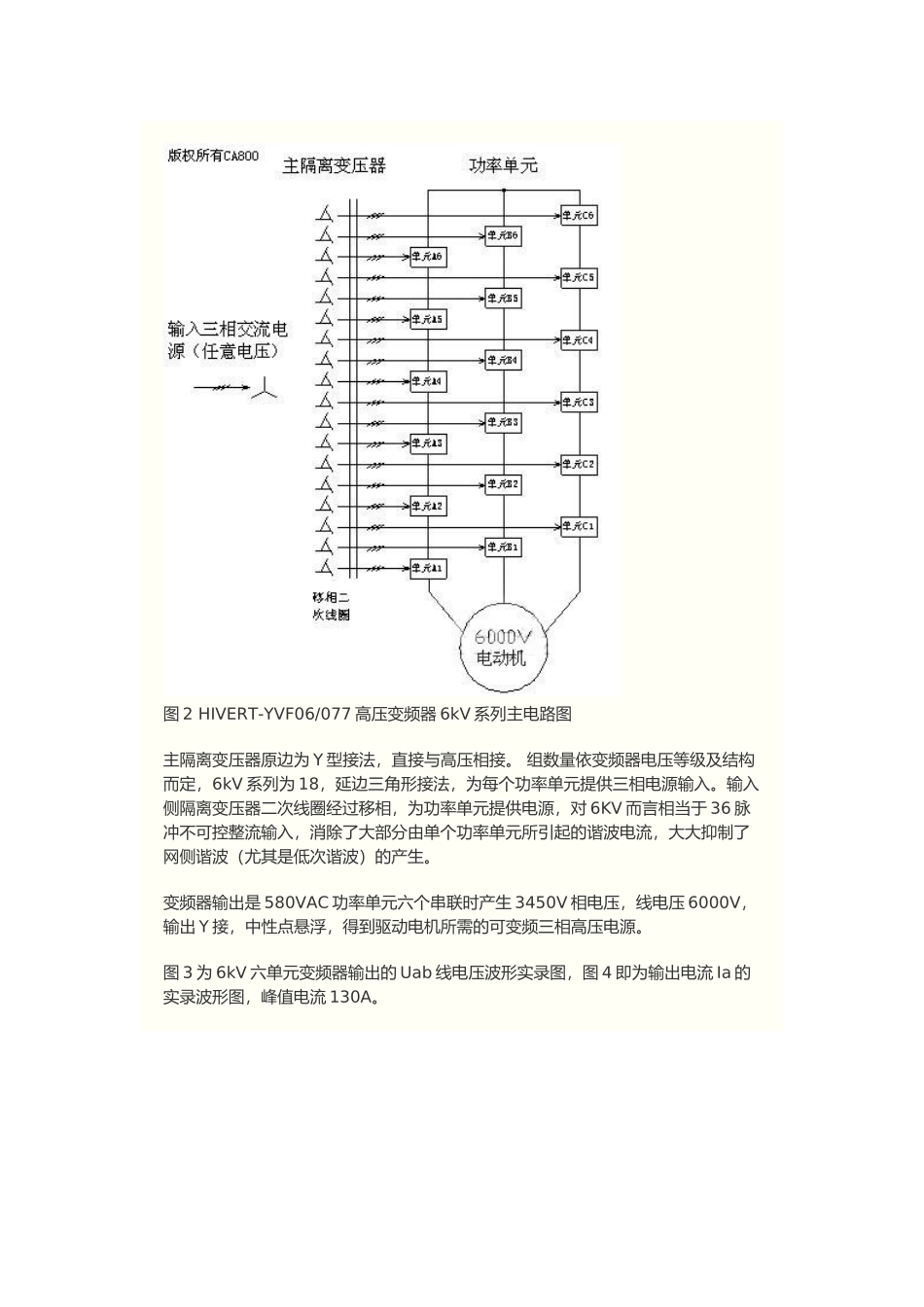

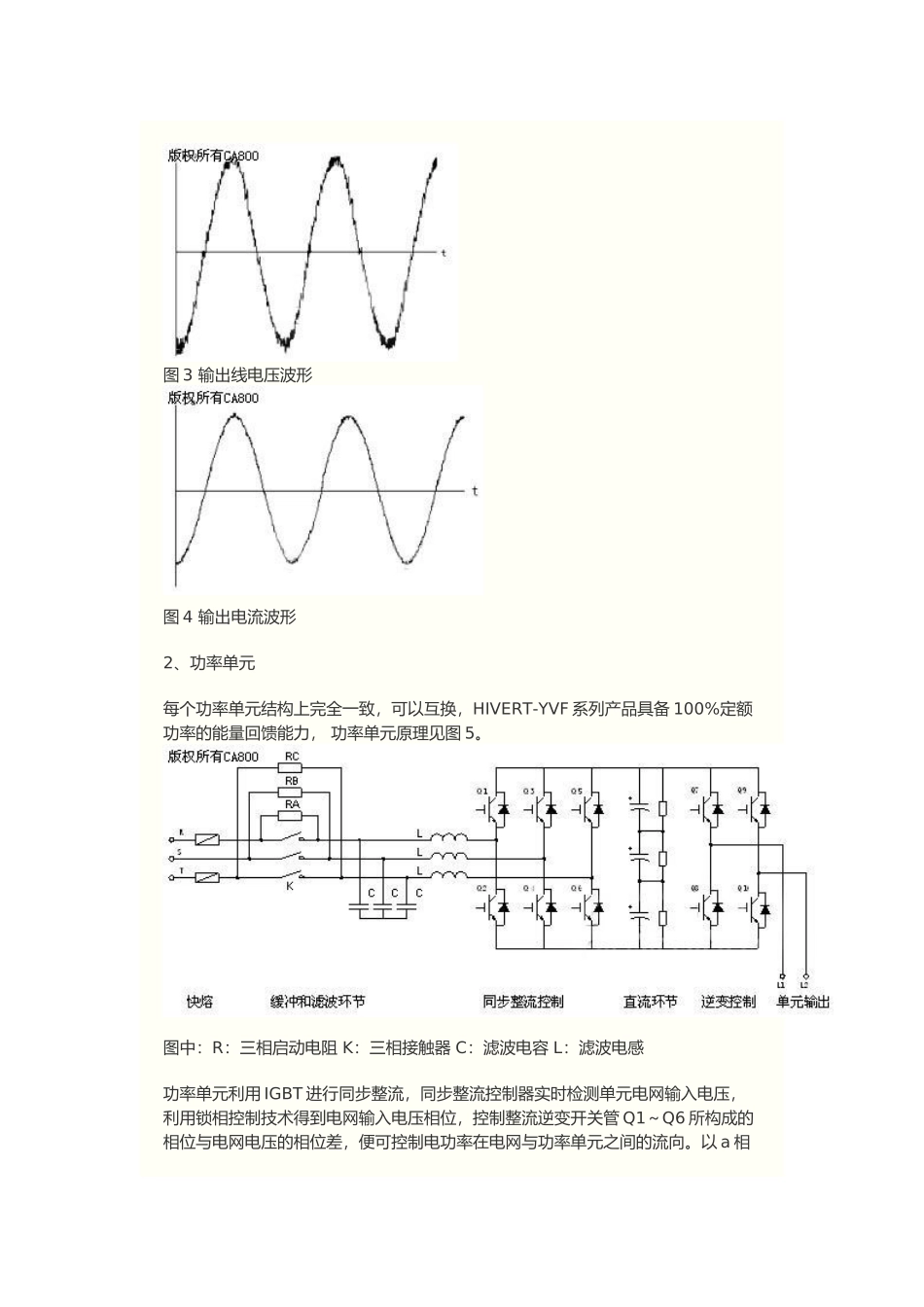

HIVERT 高压变频器在煤矿副井绞车中的应用2008-7-31 8:21:00 来源：中国自动化网 网友评论 1 条 点击查看摘要：介绍四象限运行高压变频器的矢量控制原理，在煤矿副井绞车中的运用，改造，以及节能等效果一、概述目前矿用交流提升机普遍使用绕线式电机转子串电阻调速控制系统。在减速和重物下放时能量通过转子电阻释放，能量不能回馈回电网，随着变频调速技术的发展，交-直-交电压型变频调速技术已开始在矿井提升机中应用。HIVERT-YVF06/077 大功率变频器是北京合康亿盛科技有限公司研发和生产的高压交流电机调速驱动装置。该变频器采用了先进成熟的低压变频技术，以及功率单元串联叠波、矢量控制技术、有源逆变能量回馈技术等。二、矢量控制原理HIVERT-YVF 采用转子带速度反馈的矢量控制技术。在转子磁场定位坐标下电机定子电流分解成励磁电流与转矩电流。维持励磁电流不变，控制转矩电流也就控制电机转矩。电机转速采用闭环控制。实际运行中给定转速与实际转速的差值通过 PID调节生成转矩电流 IT。经过矢量变换将 IT、IM 变换为电机三相给定电流 Ia＊、Ib＊、Ic＊，它们与电机运行电流相比较生成三相驱动信号。控制原理框图如图 1图 1 控制原理图1、主回路HIVERT 系列高压变频器采用交-直-交直接高压（高-高）方式，主电路开关元件为IGBT。HIVERT 变频器采用功率单元串联，叠波升压，充分利用常压变频器的成熟技术，因而具有很高的可靠性。图 2 HIVERT-YVF06/077 高压变频器 6kV 系列主电路图主隔离变压器原边为 Y 型接法，直接与高压相接。 组数量依变频器电压等级及结构而定，6kV 系列为 18，延边三角形接法，为每个功率单元提供三相电源输入。输入侧隔离变压器二次线圈经过移相，为功率单元提供电源，对 6KV 而言相当于 36 脉冲不可控整流输入，消除了大部分由单个功率单元所引起的谐波电流，大大抑制了网侧谐波（尤其是低次谐波）的产生。变频器输出是 580VAC 功率单元六个串联时产生 3450V 相电压，线电压 6000V，输出 Y 接，中性点悬浮，得到驱动电机所需的可变频三相高压电源。图 3 为 6kV 六单元变频器输出的 Uab 线电压波形实录图，图 4 即为输出电流 Ia 的实录波形图，峰值电流 130A。图 3 输出线电压波形图 4 输出电流波形2、功率单元每个功率单元结构上完全一致，可以互换，HIVERT-YVF 系列产品具备 100%定额功率的能量回馈能力， 功率单元原理见图 5。图中：R：三相启动...
