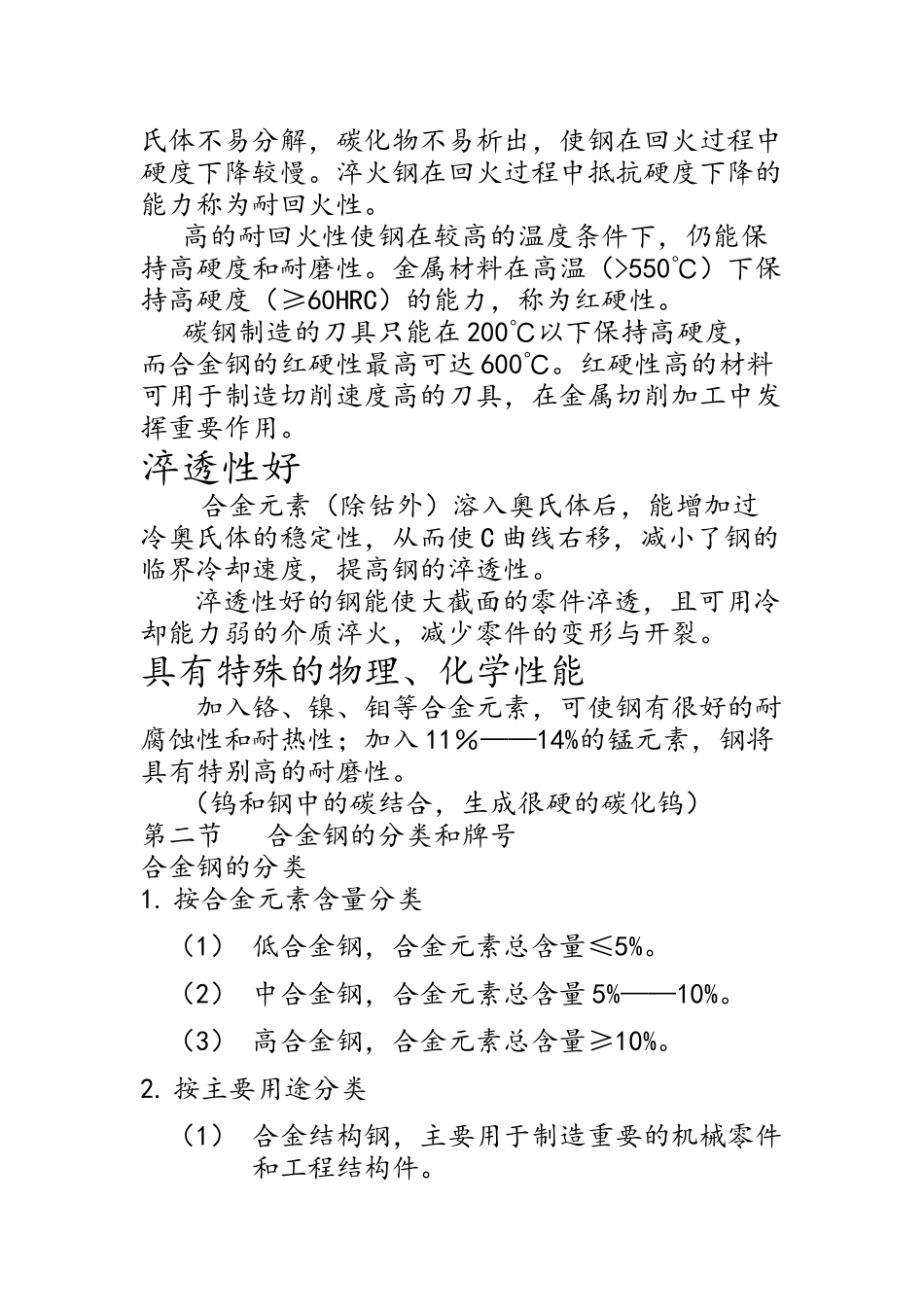

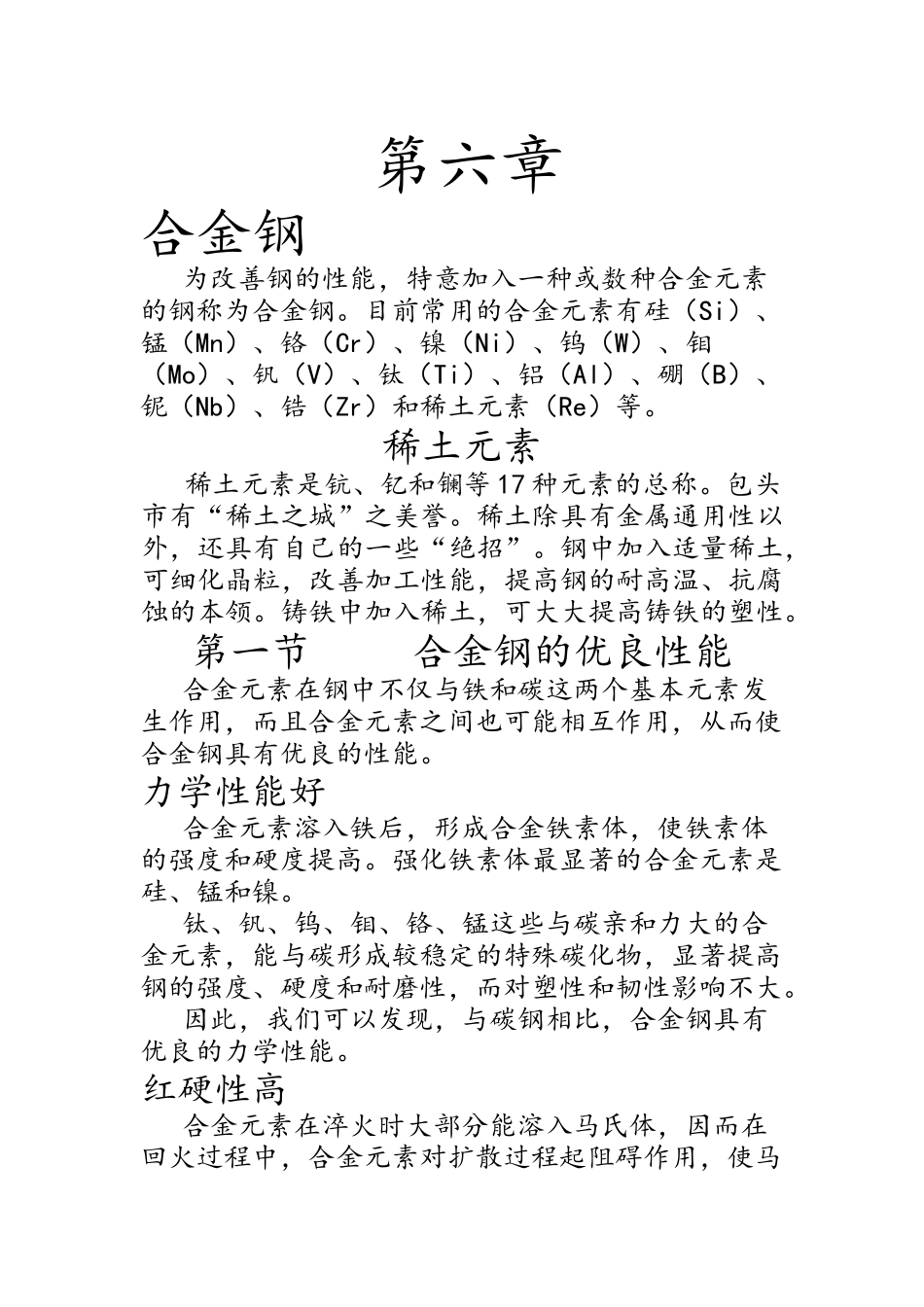

第六章合金钢为改善钢的性能，特意加入一种或数种合金元素的钢称为合金钢。目前常用的合金元素有硅（Si）、锰（Mn）、铬（Cr）、镍（Ni）、钨（W）、钼（Mo）、钒（V）、钛（Ti）、铝（Al）、硼（B）、铌（Nb）、锆（Zr）和稀土元素（Re）等。稀土元素 稀土元素是钪、钇和镧等 17 种元素的总称。包头市有“稀土之城”之美誉。稀土除具有金属通用性以外，还具有自己的一些“绝招”。钢中加入适量稀土，可细化晶粒，改善加工性能，提高钢的耐高温、抗腐蚀的本领。铸铁中加入稀土，可大大提高铸铁的塑性。第一节 合金钢的优良性能 合金元素在钢中不仅与铁和碳这两个基本元素发生作用，而且合金元素之间也可能相互作用，从而使合金钢具有优良的性能。力学性能好合金元素溶入铁后，形成合金铁素体，使铁素体的强度和硬度提高。强化铁素体最显著的合金元素是硅、锰和镍。钛、钒、钨、钼、铬、锰这些与碳亲和力大的合金元素，能与碳形成较稳定的特殊碳化物，显著提高钢的强度、硬度和耐磨性，而对塑性和韧性影响不大。因此，我们可以发现，与碳钢相比，合金钢具有优良的力学性能。红硬性高 合金元素在淬火时大部分能溶入马氏体，因而在回火过程中，合金元素对扩散过程起阻碍作用，使马氏体不易分解，碳化物不易析出，使钢在回火过程中硬度下降较慢。淬火钢在回火过程中抵抗硬度下降的能力称为耐回火性。 高的耐回火性使钢在较高的温度条件下，仍能保持高硬度和耐磨性。金属材料在高温（>550℃）下保持高硬度（≥60HRC）的能力，称为红硬性。 碳钢制造的刀具只能在 200℃以下保持高硬度，而合金钢的红硬性最高可达 600℃。红硬性高的材料可用于制造切削速度高的刀具，在金属切削加工中发挥重要作用。淬透性好 合金元素（除钴外）溶入奥氏体后，能增加过冷奥氏体的稳定性，从而使 C 曲线右移，减小了钢的临界冷却速度，提高钢的淬透性。淬透性好的钢能使大截面的零件淬透，且可用冷却能力弱的介质淬火，减少零件的变形与开裂。具有特殊的物理、化学性能 加入铬、镍、钼等合金元素，可使钢有很好的耐腐蚀性和耐热性；加入 11％——14%的锰元素，钢将具有特别高的耐磨性。 （钨和钢中的碳结合，生成很硬的碳化钨）第二节 合金钢的分类和牌号合金钢的分类1. 按合金元素含量分类（1） 低合金钢，合金元素总含量≤5%。（2） 中合金钢，合金元素总含量 5%——10%。（3） 高合金钢，合金元素总含量≥10%。2. 按主要用途分类（1） 合金结构...
