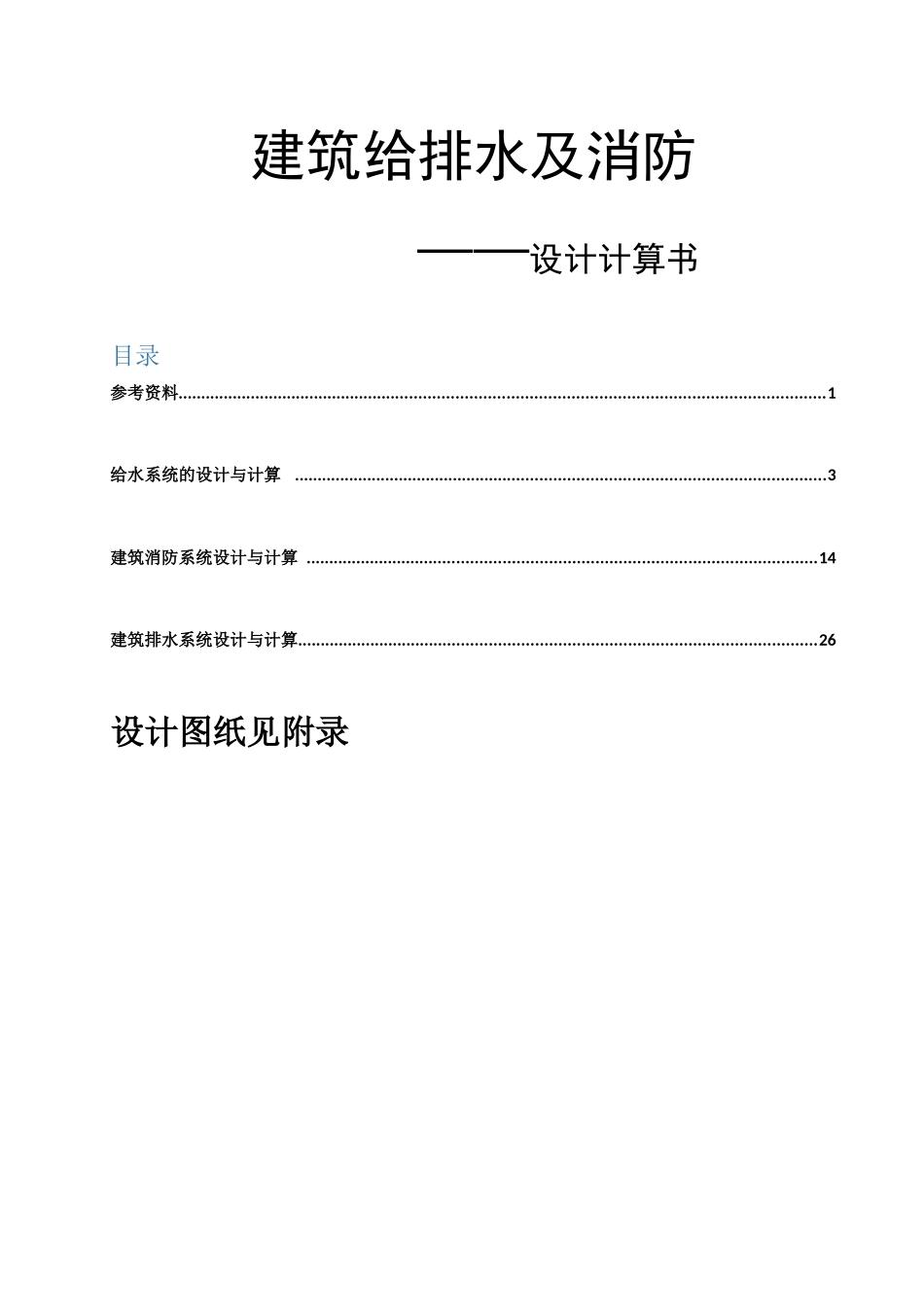

设计计算书建筑给排水及消防设计说明书组长：胥涛组员：李炼 刘一男 李亚军 倪康 陈麒聪 黄耀 阳承志成都航空职业技术学院建筑给排水及消防——设计计算书目录参考资料.............................................................................................................................................1给水系统的设计与计算 ....................................................................................................................3建筑消防系统设计与计算 ...............................................................................................................14建筑排水系统设计与计算.................................................................................................................26设计图纸见附录参考资料1.《建筑给排水设计规范》GB50015-20032.《建筑设计防火规范》（2006）3.《高层建筑设计防火规范》（2006）4.《灭火器配置设计规范》5.《建筑给排水工程》6.《建筑给排水设计手册》7．有关设备、产品样本给水系统的设计与计算1.1 建筑给水系统总用水量的计算1.1.1 竖向分区竖向分区共分 2 个区：1 ～ 6 层为低区，7 ～18 层为高区。1.1.2用水量标准住宅:216 户人数：800 人，24h 使用，用水量标准取 10—2 L/人，K=2.0；洗衣房： 18×7.2=129.6 m2 厨房 9×7.2= 37.8 m2 套间 15×7.2=108 m2 小间 7.2×4.2=30.24 m2 K=2.5未预见水量按每日用水量的 15%计算。生活用水量计算表项目用水类别水量标准L/人. 用水单位/人最大时用水量Qd（m³/d）时变化系数 K最大日用水量Qmax（m³/h）供水时间 h生活用水洗衣房38625.742.04.29121—348厨房236145.22.024.224小间1185.62.50.5824小计176.5429.07未预见水量26.481.1总计203.0230.171.2 贮水池容积计算本设计高区为设水泵水箱的给水方式，因为市政给水管不允许水泵直接从管网抽水，故地下设有生活、消防共用贮水池。水池有效容积按下式计算：V = V 调节＋V 事故 + V 消防根据表 1-1，该建筑最高日用水量为 Qdmax = 203.02 m³/d，最高时用水量为 Qhmax = 30.17 m³/h。1.2.1 生活生产调节水量按建筑日用水量的 12%计，V 调节 = 12%×261.5 ≈ 31.38 m31.2.2 消防水量按满足火灾延续时间内消防用水量计算，根据《高层民用建筑设计防火规范》（GB50045...
