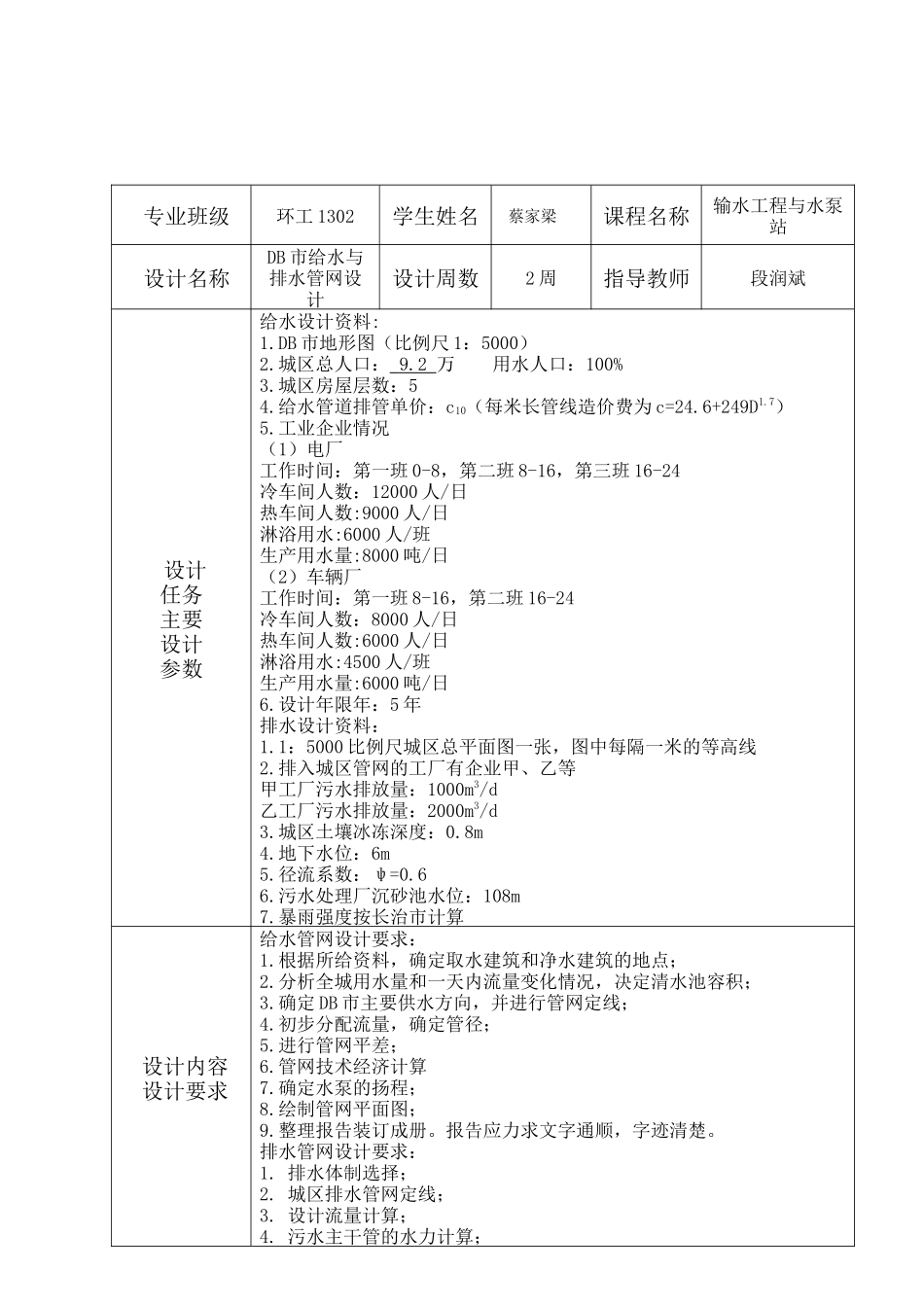

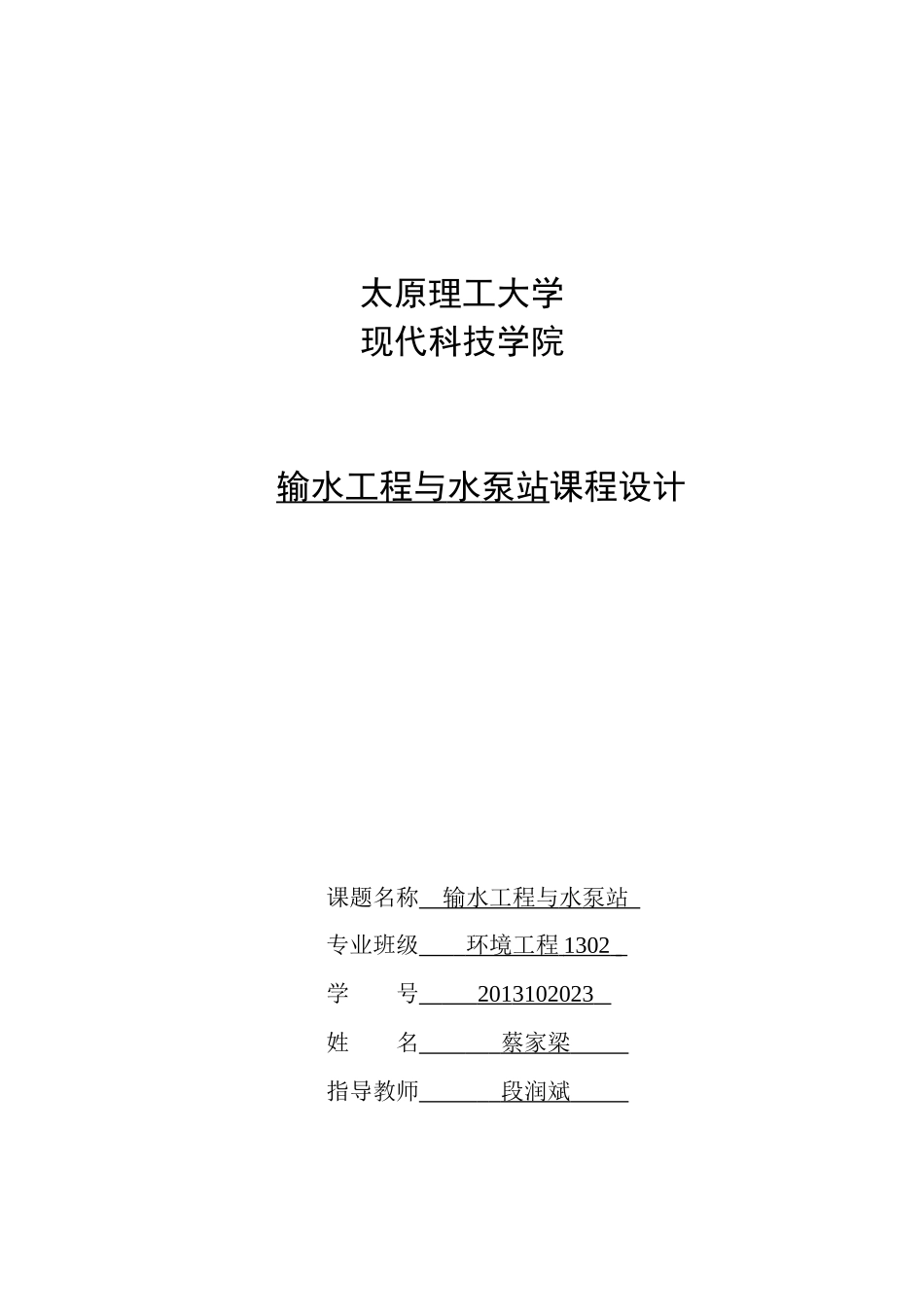

太原理工大学现代科技学院输水工程与 水 泵站 课程设计 课题名称 输水工程与 水 泵站 专业班级 环境工程 1302 学 号 201 3102023 姓 名 蔡家梁 指导教师 段润斌 太原理工大学专业班级环工 1302学生姓名 蔡家梁课程名称输水工程与水泵站设计名称DB 市给水与排水管网设计设计周数2 周指导教师段润斌设计任务主要设计参数给水设计资料:1.DB 市地形图（比例尺 1：5000）2.城区总人口： 9.2 万 用水人口：100%3.城区房屋层数：5 4.给水管道排管单价：c10（每米长管线造价费为 c=24.6+249D1.7）5.工业企业情况（1）电厂工作时间：第一班 0-8，第二班 8-16，第三班 16-24冷车间人数：12000 人/日热车间人数:9000 人/日淋浴用水:6000 人/班生产用水量:8000 吨/日（2）车辆厂工作时间：第一班 8-16，第二班 16-24冷车间人数：8000 人/日热车间人数:6000 人/日淋浴用水:4500 人/班生产用水量:6000 吨/日6.设计年限年：5 年排水设计资料：1.1：5000 比例尺城区总平面图一张，图中每隔一米的等高线2.排入城区管网的工厂有企业甲、乙等甲工厂污水排放量：1000m3/d乙工厂污水排放量：2000m3/d3.城区土壤冰冻深度：0.8m4.地下水位：6m5.径流系数：ψ=0.66.污水处理厂沉砂池水位：108m7.暴雨强度按长治市计算设计内容设计要求给水管网设计要求：1.根据所给资料，确定取水建筑和净水建筑的地点；2.分析全城用水量和一天内流量变化情况，决定清水池容积；3.确定 DB 市主要供水方向，并进行管网定线；4.初步分配流量，确定管径；5.进行管网平差；6.管网技术经济计算7.确定水泵的扬程；8.绘制管网平面图；9.整理报告装订成册。报告应力求文字通顺，字迹清楚。排水管网设计要求：1. 排水体制选择；2. 城区排水管网定线；3. 设计流量计算；4. 污水主干管的水力计算；注 ：1.课程设计完成后，学生提交的归档文件应按照：封面—任务书—说明书—图纸的顺序进行装订上交（大张图纸不必装订） 2.可根据实际内容需要续表，但应保持原格式不变。指导教师签名： 日期： 5. 任选一条雨水管路进行水力计算；6. 绘制管网总平面图、主干管的纵剖面图；7. 泵站流量、扬程计算；8. 泵站吸、压水管路计算；9. 泵站机组、管路布置；10. 泵站平面尺寸和高度计算；11. 绘制泵站详图；12.整理报告装订成册。报告应力求文字通顺，字迹清楚。主要参考资 料1.《给水排水设计手册》第 1、11、12 册；2.《给水工程》教材3.《...
