机械原理课程设计-粉末成型压机VIP免费

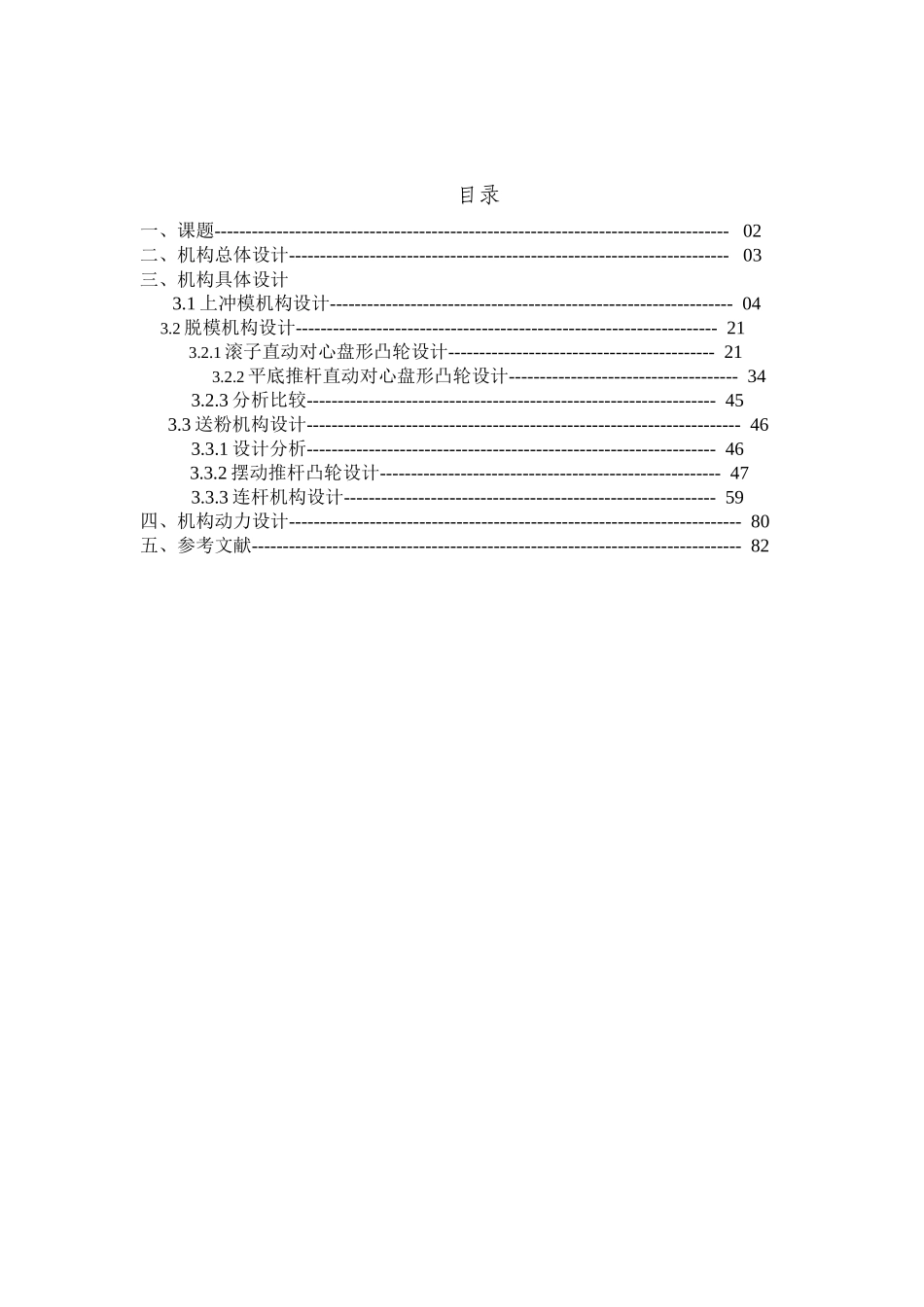

目录一、课题----------------------------------------------------------------------------------- 02二、机构总体设计----------------------------------------------------------------------- 03三、机构具体设计 3.1 上冲模机构设计----------------------------------------------------------------- 04 3.2 脱模机构设计-------------------------------------------------------------------- 21 3.2.1 滚子直动对心盘形凸轮设计------------------------------------------- 213.2.2 平底推杆直动对心盘形凸轮设计------------------------------------- 34 3.2.3 分析比较------------------------------------------------------------------ 453.3 送粉机构设计---------------------------------------------------------------------- 46 3.3.1 设计分析------------------------------------------------------------------ 46 3.3.2 摆动推杆凸轮设计------------------------------------------------------- 47 3.3.3 连杆机构设计------------------------------------------------------------ 59四、机构动力设计------------------------------------------------------------------------- 80五、参考文献------------------------------------------------------------------------------- 82课题：粉末成形压机一．工作原理及工艺动作过程粉末冶金是将金属等粉末的混合料，通过压制成型和烧结而制成零件或成品材料的一种工艺方法。在压制长径比 h/d≤1~1.5 的圆柱体压坯时，可采用单向压制，即压制时仅一个方向施力。压制过程中，阴模固定不动，其他执行动作如图 1 所示。 送料器上粉后返回，上冲模开始 上冲模压制到位，下行压制粉末，下冲模固定不动 下冲模固定不动 （a） （b） 上冲模上行回位，下 送粉器推坯下料冲模上顶压坯脱模 下冲模固定不动 （C） （d） 送粉器到位后上料准备回位 下冲模下行回位，准备循环 （e）二．设计要求1.上冲模压制机构应具有以下的运动特性：快速接近粉料，慢速等速压制，压制到位后停歇片刻（约 0.4 秒左右）保压或接近压制行程终点时再放慢而几道保压作用。2.脱模机构应使下冲模顶出距离准确，复位时要求速度快而冲击小。3.送粉机构要严格遵守压制周期的运动规律。4.进一步要求：让上冲模和下冲模的行程可调。 三. 主要技术要...
