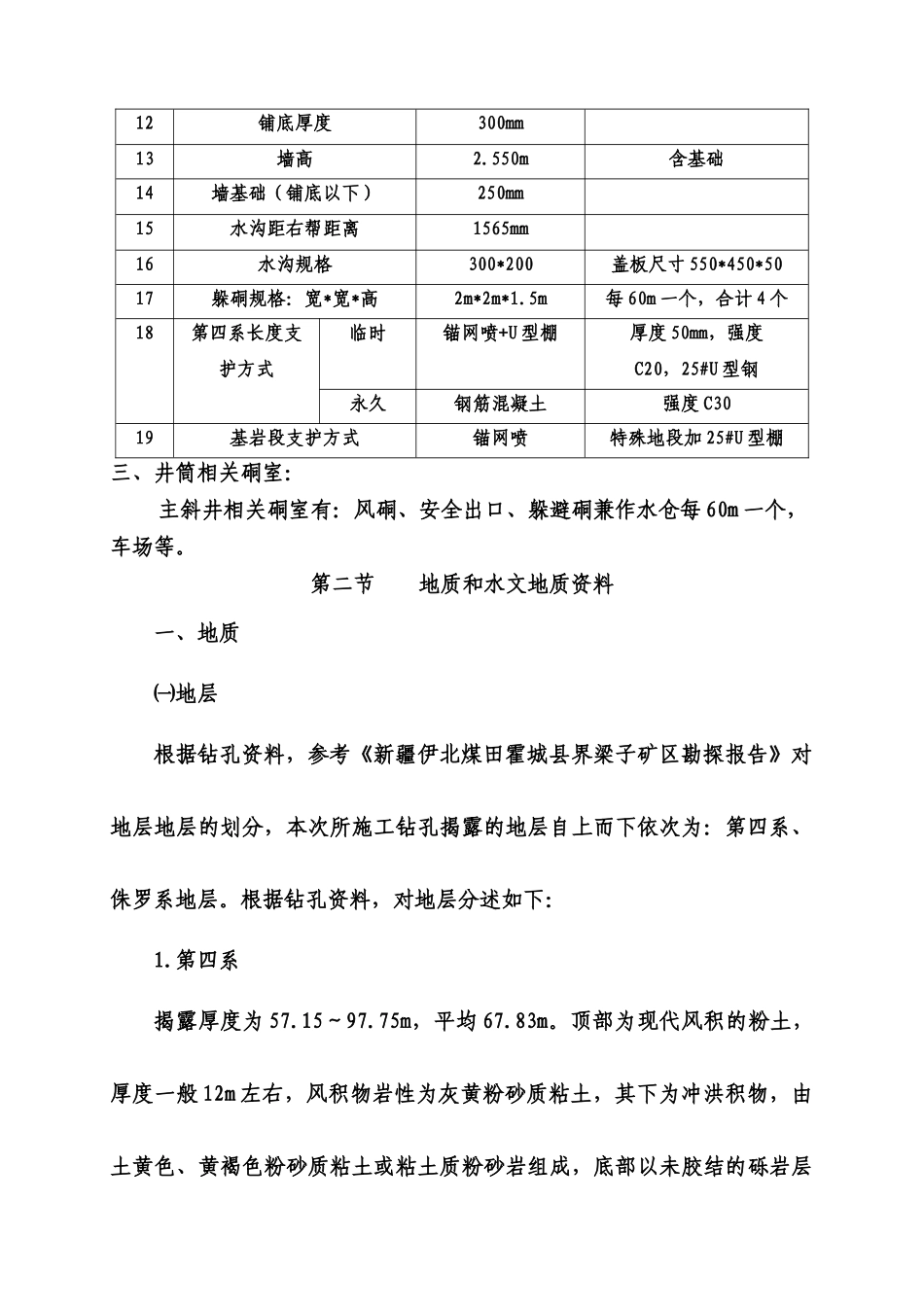

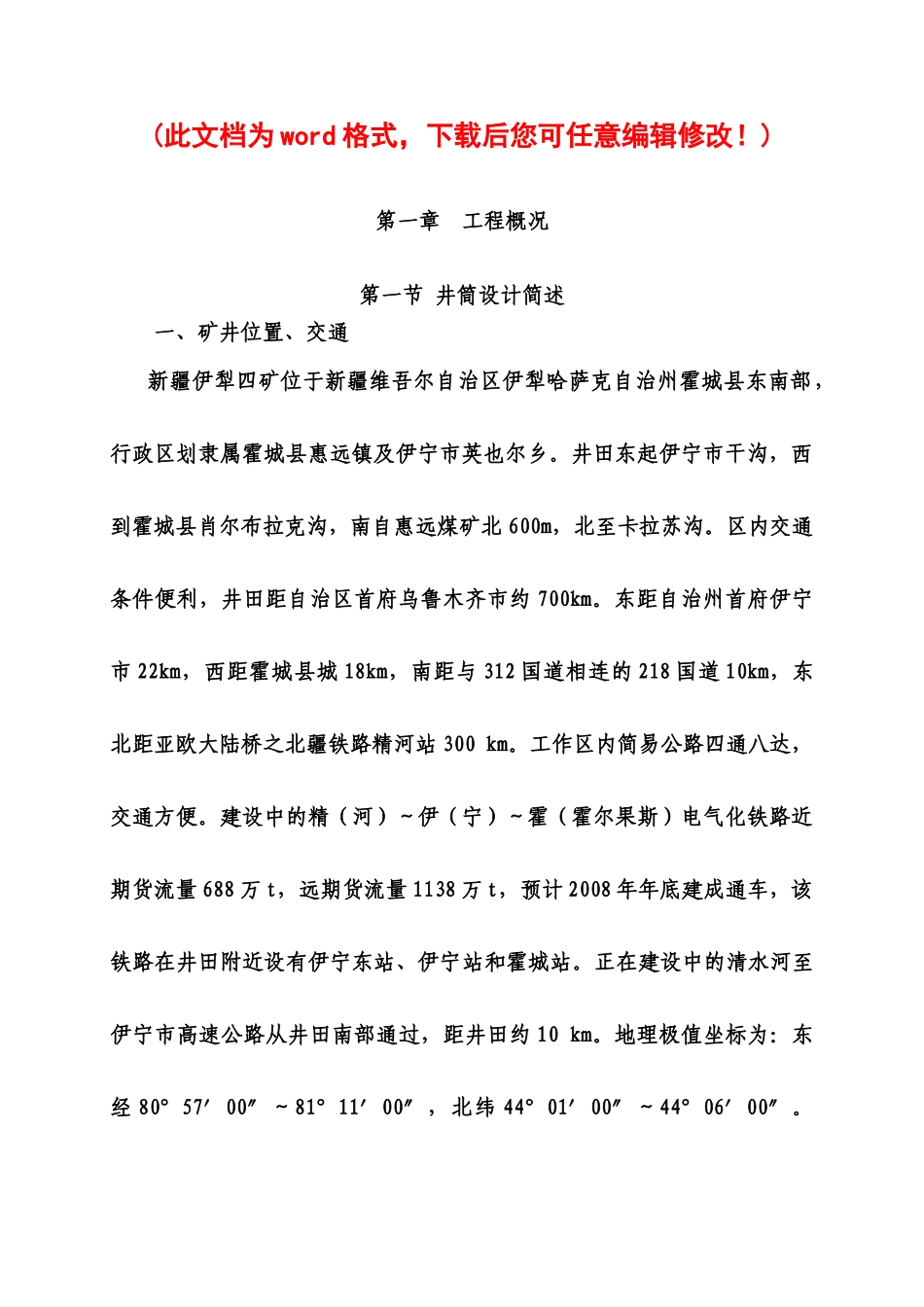

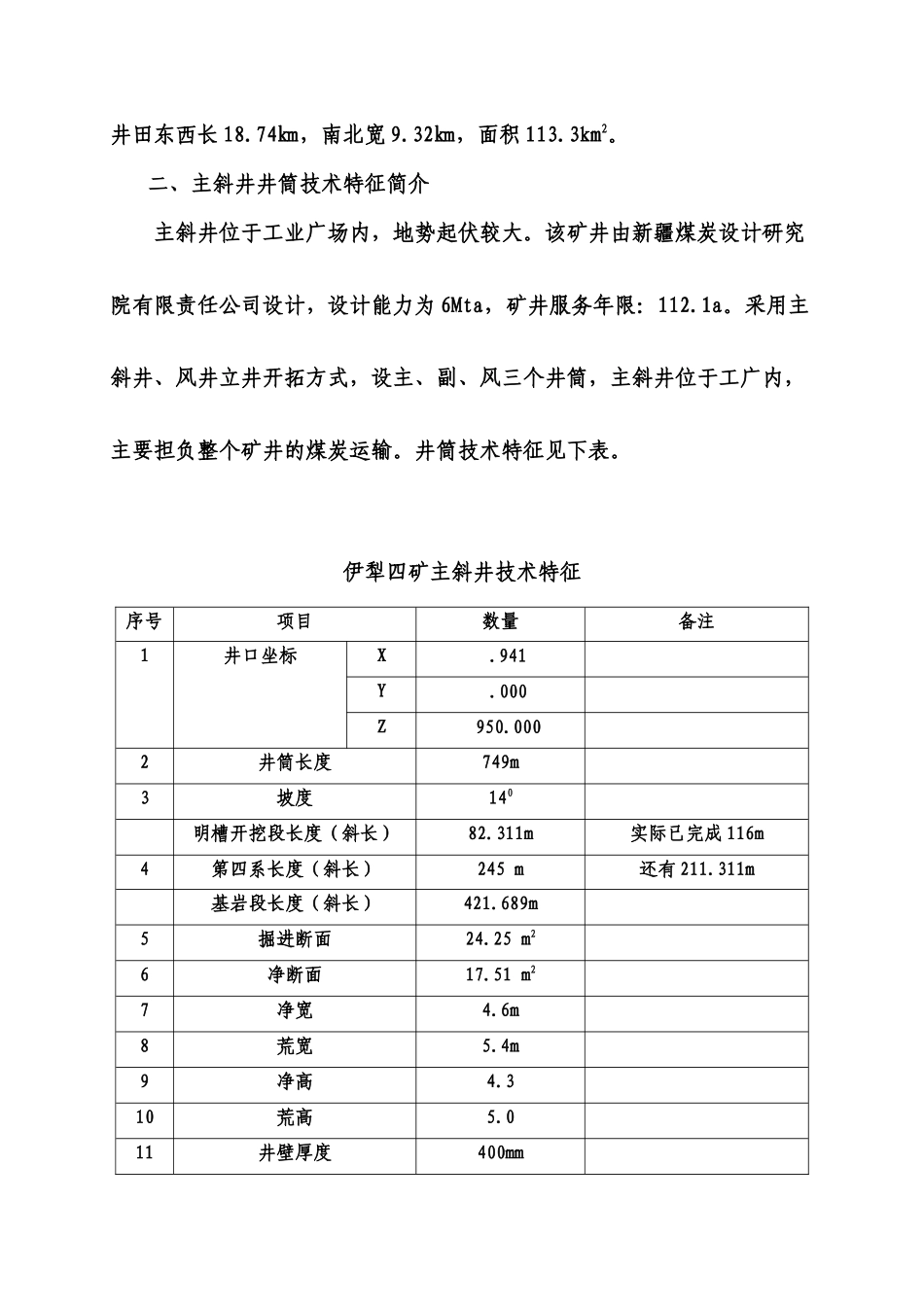

(此文档为 word 格式，下载后您可任意编辑修改！)第一章 工程概况第一节 井筒设计简述一、矿井位置、交通新疆伊犁四矿位于新疆维吾尔自治区伊犁哈萨克自治州霍城县东南部，行政区划隶属霍城县惠远镇及伊宁市英也尔乡。井田东起伊宁市干沟，西到霍城县肖尔布拉克沟，南自惠远煤矿北 600m，北至卡拉苏沟。区内交通条件便利，井田距自治区首府乌鲁木齐市约 700km。东距自治州首府伊宁市 22km，西距霍城县城 18km，南距与 312 国道相连的 218 国道 10km，东北距亚欧大陆桥之北疆铁路精河站 300 km。工作区内简易公路四通八达，交通方便。建设中的精（河）～伊（宁）～霍（霍尔果斯）电气化铁路近期货流量 688 万 t，远期货流量 1138 万 t，预计 2008 年年底建成通车，该铁路在井田附近设有伊宁东站、伊宁站和霍城站。正在建设中的清水河至伊宁市高速公路从井田南部通过，距井田约 10 km。地理极值坐标为：东经 80°57′00″～81°11′00″，北纬 44°01′00″～44°06′00″。井田东西长 18.74㎞，南北宽 9.32㎞，面积 113.3km2。 二、主斜井井筒技术特征简介主斜井位于工业广场内，地势起伏较大。该矿井由新疆煤炭设计研究院有限责任公司设计，设计能力为 6Mta，矿井服务年限：112.1a。采用主斜井、风井立井开拓方式，设主、副、风三个井筒，主斜井位于工广内，主要担负整个矿井的煤炭运输。井筒技术特征见下表。伊犁四矿主斜井技术特征序号项目数量备注1井口坐标X.941Y.000Z950.0002井筒长度749m3坡度140明槽开挖段长度（斜长）82.311m实际已完成 116m4第四系长度（斜长）245 m还有 211.311m基岩段长度（斜长）421.689m5掘进断面24.25 m26净断面17.51 m27净宽4.6m8荒宽5.4m9净高4.310荒高5.011井壁厚度400mm12铺底厚度300mm13墙高2.550m含基础14墙基础（铺底以下）250mm15水沟距右帮距离1565mm16水沟规格300*200盖板尺寸 550*450*5017躲硐规格：宽*宽*高2m*2m*1.5m每 60m 一个，合计 4 个18第四系长度支护方式临时锚网喷+U 型棚厚度 50mm，强度C20，25#U 型钢永久钢筋混凝土强度 C3019基岩段支护方式锚网喷特殊地段加 25#U 型棚三、井筒相关硐室： 主斜井相关硐室有：风硐、安全出口、躲避硐兼作水仓每 60m 一个，车场等。第二节 地质和水文地质资料一、地质㈠地层根据钻孔资料，参考《新疆伊北煤田霍城县界梁子矿区勘探报告》对地层地层的划分，本次所施工钻孔揭露的地层自上而下依次为：第四...
