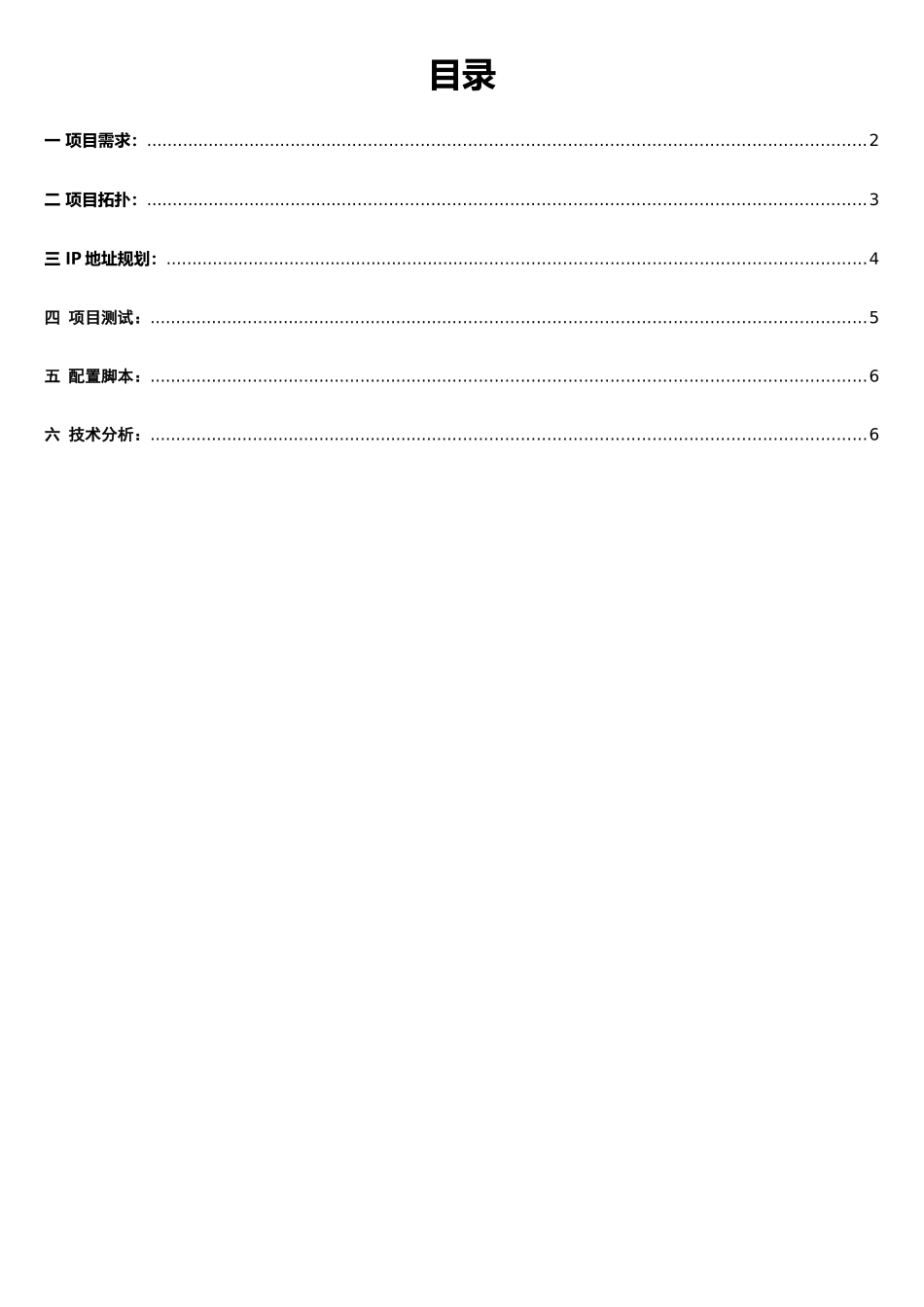

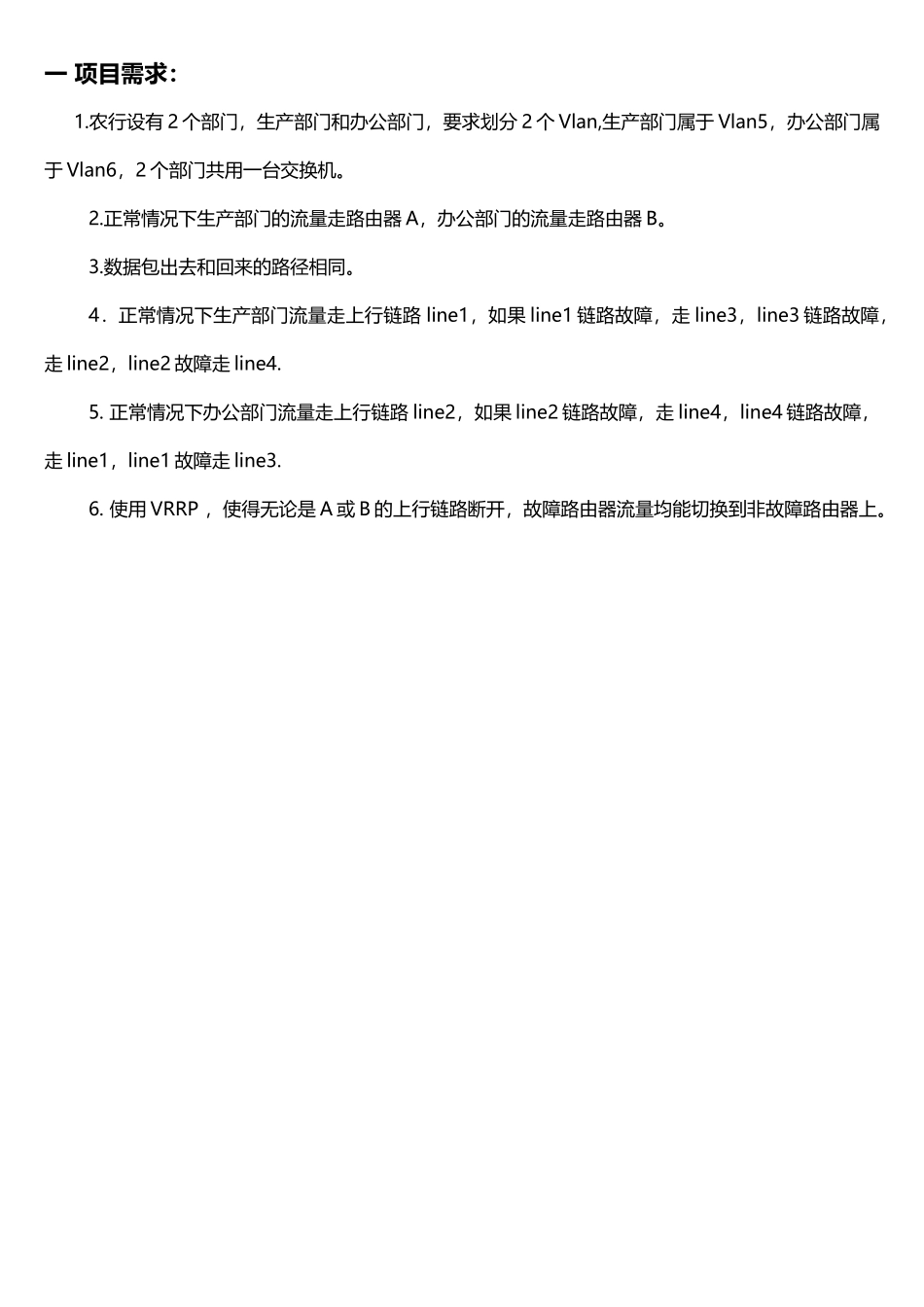

上海农业银行网络项目建设方案飞鹰小组目录一 项目需求:..........................................................................................................................................2二 项目拓扑:..........................................................................................................................................3三 IP 地址规划:.......................................................................................................................................4四 项目测试:..........................................................................................................................................5五 配置脚本:..........................................................................................................................................6六 技术分析:..........................................................................................................................................6一 项目需求: 1.农行设有 2 个部门,生产部门和办公部门,要求划分 2 个 Vlan,生产部门属于 Vlan5,办公部门属于 Vlan6,2 个部门共用一台交换机。2.正常情况下生产部门的流量走路由器 A,办公部门的流量走路由器 B。3.数据包出去和回来的路径相同。4.正常情况下生产部门流量走上行链路 line1,如果 line1 链路故障,走 line3,line3 链路故障,走 line2,line2 故障走 line4.5. 正常情况下办公部门流量走上行链路 line2,如果 line2 链路故障,走 line4,line4 链路故障,走 line1,line1 故障走 line3.6. 使用 VRRP ,使得无论是 A 或 B 的上行链路断开,故障路由器流量均能切换到非故障路由器上。二 项目拓扑: 三 IP 地址规划:设备 接口 IP AF1/0192.6.27.82/29BF1/0192.6.27.90/29R2 F0/0 192.6.27.81/29 F1/0 192.6.27.2/29 R3 F0/0 192.6.27.89/29 F1/0 192.6.27.10/29R4 F0/0 192.6.27.83/29 F1/0 192.6.27.18/29 R5F0/0192.6.27.91/29F1/0192.6.27.26/29PC1VLAN10192.6.25.32/27PC2VLAN20192.6.26.32/27R1F0/0 192.6.27.1/29 F0/1 192.6.27.9/29 F0/2 192.6.27.17/29 F0/3 192.6.27.25/29 Loopback0192.6.27.254/32四 项目测试: 正...
