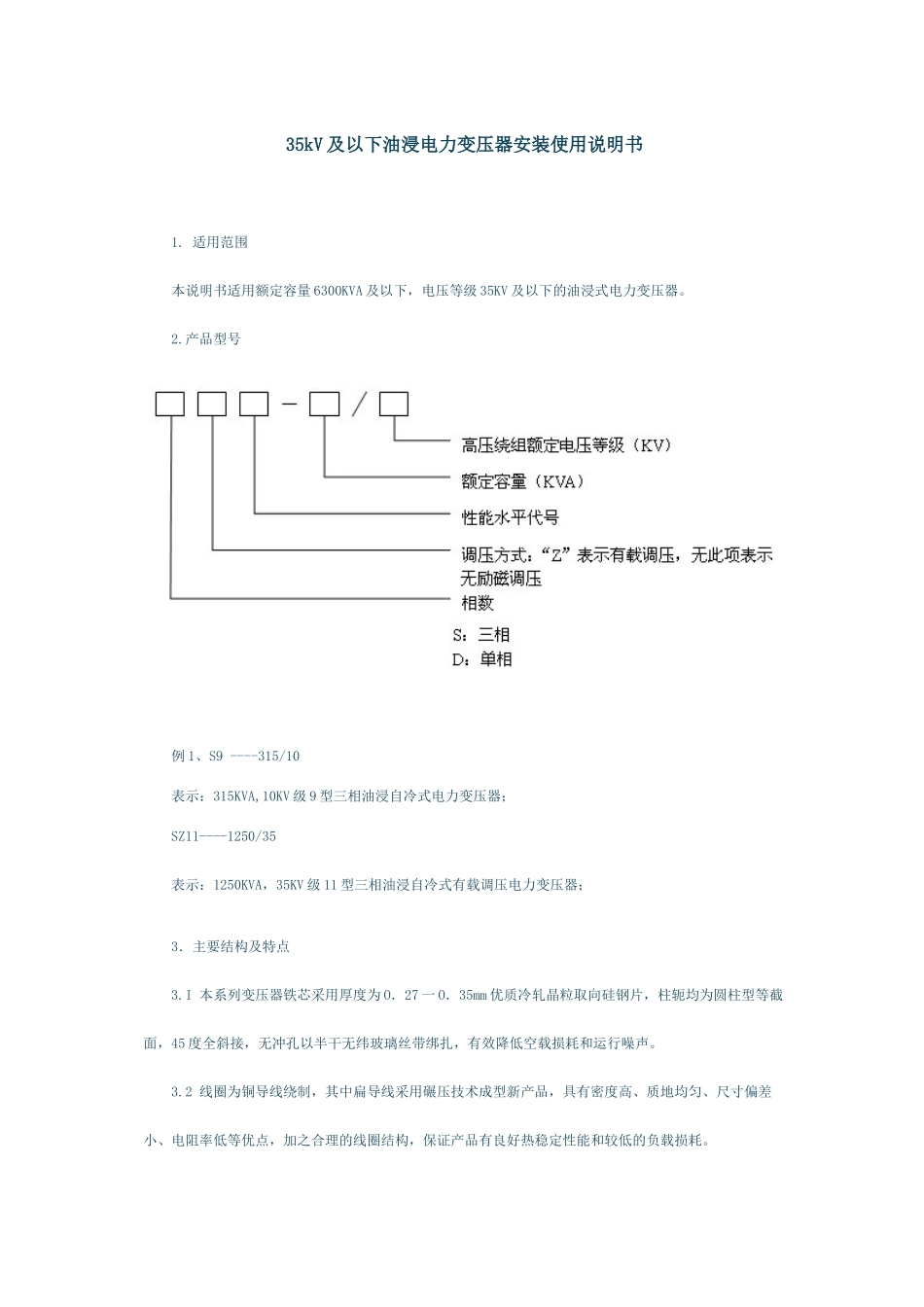

35kV及以下油浸电力变压器安装使用说明书_第1页
1/6

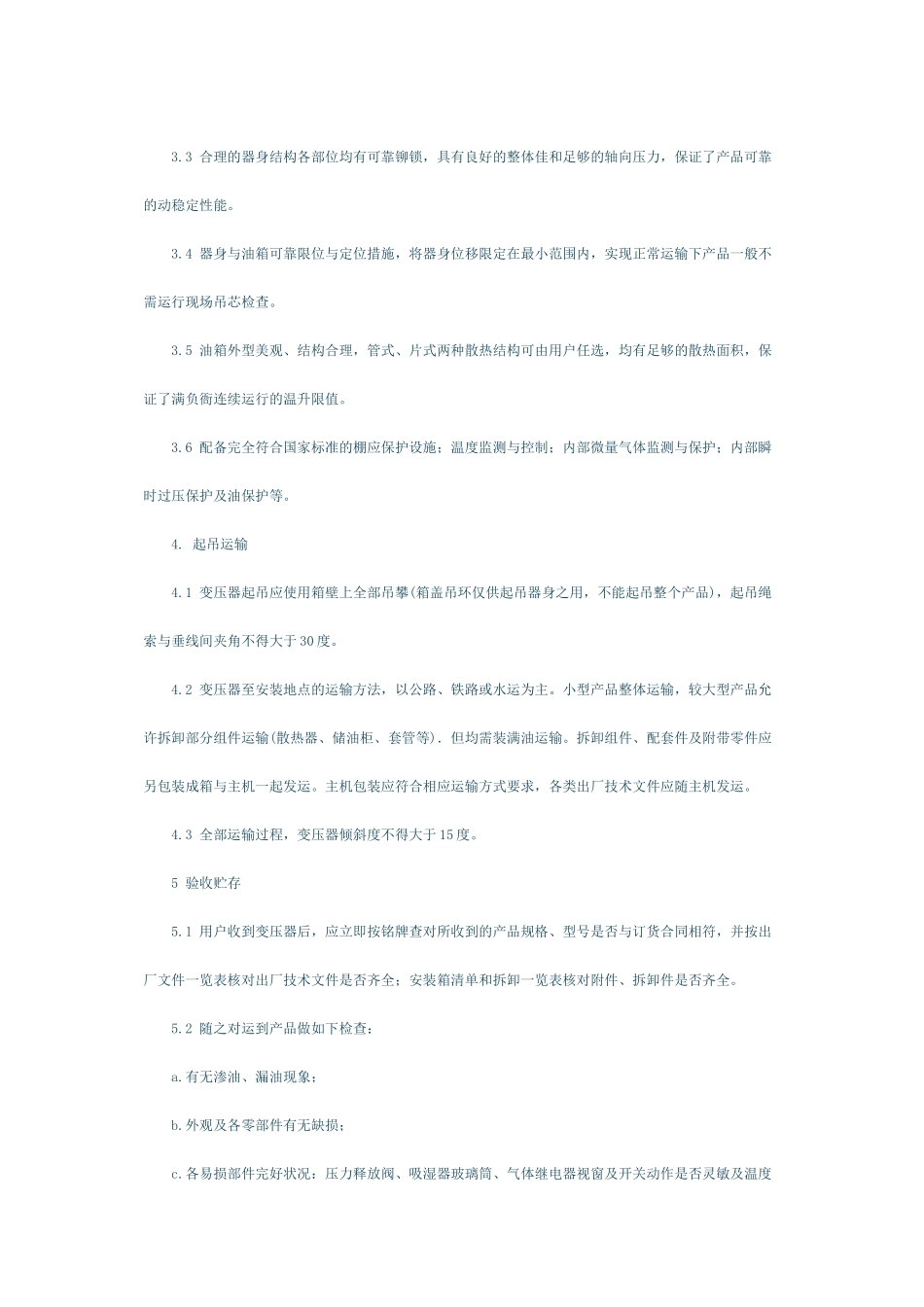

35kV及以下油浸电力变压器安装使用说明书_第2页
2/6
35kV及以下油浸电力变压器安装使用说明书_第3页
3/6
35kV 及以下油浸电力变压器安装使用说明书 1. 适用范围 本说明书适用额定容量 6300KVA 及以下,电压等级 35KV 及以下的油浸式电力变压器。 2.产品型号 例 1、S9 ----315/10 表示:315KVA,10KV 级 9 型三相油浸自冷式电力变压器; SZ11----1250/35 表示:1250KVA,35KV 级 11 型三相油浸自冷式有载调压电力变压器; 3.主要结构及特点 3.I 本系列变压器铁芯采用厚度为 O.27 一 O.35mm 优质冷轧晶粒取向硅钢片,柱轭均为圆柱型等截面,45 度全斜接,无冲孔以半干无纬玻璃丝带绑扎,有效降低空载损耗和运行噪声。 3.2 线圈为铜导线绕制,其中扁导线采用碾压技术成型新产品,具有密度高、质地均匀、尺寸偏差小、电阻率低等优点,加之合理的线圈结构,保证产品有良好热稳定性能和较低的负载损耗。 3.3 合理的器身结构各部位均有可靠铆锁,具有良好的整体佳和足够的轴向压力,保证了产品可靠的动稳定性能。 3.4 器身与油箱可靠限位与定位措施,将器身位移限定在最小范围内,实现正常运输下产品一般不需运行现场吊芯检查。 3.5 油箱外型美观、结构合理,管式、片式两种散热结构可由用户任选,均有足够的散热面积,保证了满负衙连续运行的温升限值。 3.6 配备完全符合国家标准的棚应保护设施;温度监测与控制;内部微量气体监测与保护;内部瞬时过压保护及油保护等。 4. 起吊运输 4.1 变压器起吊应使用箱壁上全部吊攀(箱盖吊环仅供起吊器身之用,不能起吊整个产品),起吊绳索与垂线间夹角不得大于 30 度。 4.2 变压器至安装地点的运输方法,以公路、铁路或水运为主。小型产品整体运输,较大型产品允许拆卸部分组件运输(散热器、储油柜、套管等).但均需装满油运输。拆卸组件、配套件及附带零件应另包装成箱与主机一起发运。主机包装应符合相应运输方式要求,各类出厂技术文件应随主机发运。 4.3 全部运输过程,变压器倾斜度不得大于 15 度。 5 验收贮存 5.1 用户收到变压器后,应立即按铭牌查对所收到的产品规格、型号是否与订货合同相符,并按出厂文件一览表核对出厂技术文件是否齐全;安装箱清单和拆卸一览表核对附件、拆卸件是否齐全。 5.2 随之对运到产品做如下检查: a.有无渗油、漏油现象; b.外观及各零部件有无缺损; c.各易损部件完好状况:压力释放阀、吸湿器玻璃筒、气体继电器视窗及开关动作是否灵敏及温度控制器和瓷套等。 5.3 完成上述检查后如变压器不立即投入运行而长时...
