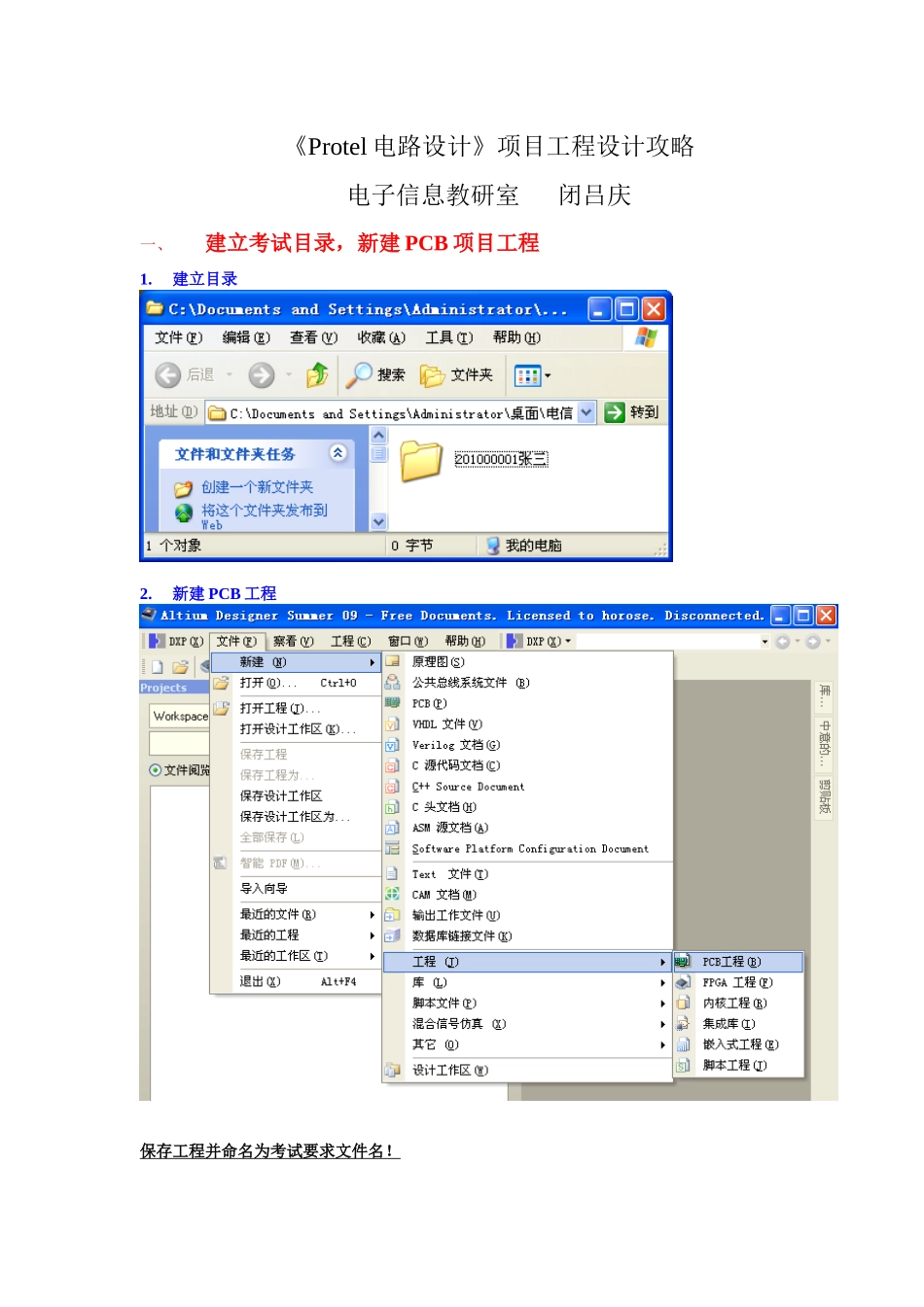

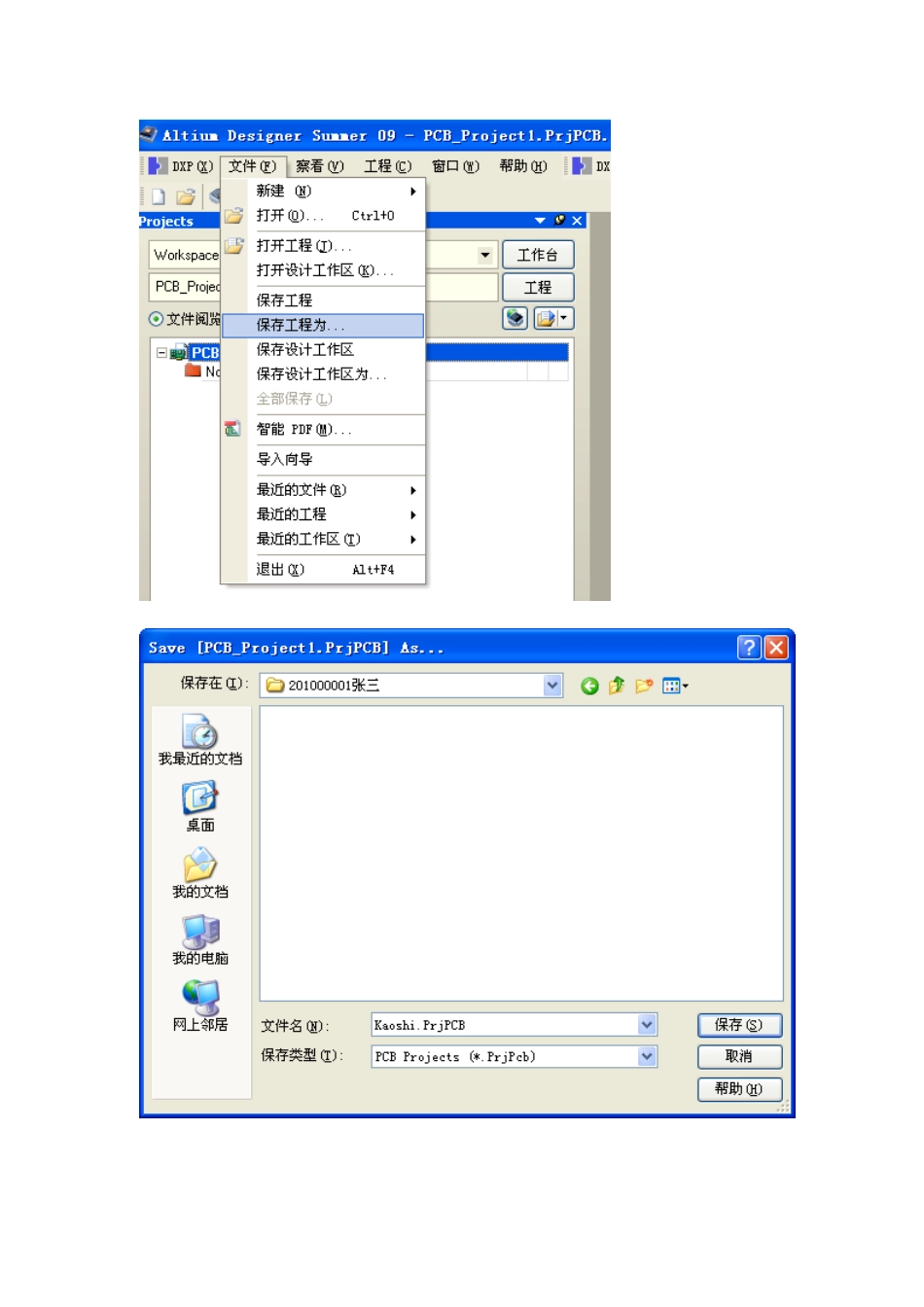

《Protel 电路设计》项目工程设计攻略电子信息教研室 闭吕庆一、建立考试目录，新建 PCB 项目工程1.建立目录2.新建 PCB 工程保存工程并命名为考试要求文件名！保存在本人文件夹下二、绘制元器件封装。1.新建封装库2. 绘制焊盘跳转到编辑器中心编辑器中心，第一个焊盘就放在改点！设置焊盘参数3. 绘制封装外形4. 设置封装参数第一个焊盘放在参考点并设为方形在 Top Overlay 层上绘制封装外形三、绘制元器件1. 绘制元件双击打开修改封装名称放置引脚，引脚号从 1 开始！ 添加封装模型！在编辑器中心绘制添加完成后的界面！修改元件名称和其他参数！最终完成！双击四、绘制原理图1. 新建原理图文件 2. 添加删除库文件添加原理图库 添加 PCB 库 注意：添加库时，注意选择库所在的路径和文件类型。添加完成3.设置原理图文件的图纸和字体原理图元件库PCB 封装库 4.绘制附图所示的原理图五、绘制 PCB 图。1.建立 PCB 文件，规划电路板大小。第一种办法 --- 手动建立！ 根据提示先找出关键器件，然 后 打 开 Miscellaneous Devices.IntLib 库 ， 放 出 普通分立器件。1122334455667788KDS9651*1KD?1KR3Res21KR4Res21KR5Res21KR2Res20.01uFC5Cap0.01uFC3Cap0.01uFC4Cap0.01uFC6Cap0.01uFC7CapGNDGNDGNDVCCVCCVCCVCC姓名，班级，学号，题号D1Bridge112P1Header 2F1Fuse 1F2Fuse 1100pFC1Cap Pol2D2LED0100pFC2Cap Pol2IN12OUT3GNDU1MC7815CTS1SW-PB1KR1RPot83245167U2LM741JMoutPCoutD3Diode123U4ACD4011BCN564U4BCD4011BCN123U5ACD4001BCMP1.0/T21P1.1/T2EX2P1.2/ECI3P1.3/CEX04P1.4/CEX15P1.5/CEX26P1.6/CEX37P1.7/CEX48RST9P3.0/RxD10P3.1/TxD11P3.2/INT012P3.3/INT113P3.4/T014P3.5/T115P3.6/WR16P3.7/RD17XTAL218XTAL119VSS20P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427P2.7/A1528PSEN29ALE/PROG30EA/VPP31P0.7/AD732P0.6/AD633P0.5/AD534P0.4/AD435P0.3/AD336P0.2/AD237P0.1/AD138P0.0/AD039VCC40U3P89C51RC2HBP12Y1XTALMoutGND+5+5GND2VCC13VREF-15IOUT4VREF+14A15A26A37CMPEN16A48A59RNG CNTL1A610A711VEE3A812U6MC1408PD0D1D2D3D4D5D6D7D0D1D2D3D4D5D6D7Q1NPNQ2PNPVssLS1SpeakerGNDGNDGNDVCCGNDVCCGND完成图如下：在 Keep Out Layer层上放置题目要求的标准尺寸！利用直线工具在 Keep Out Layer 层上绘制禁止布线层第二种办法 ---- 利用向导建立 PCB 文件并...
