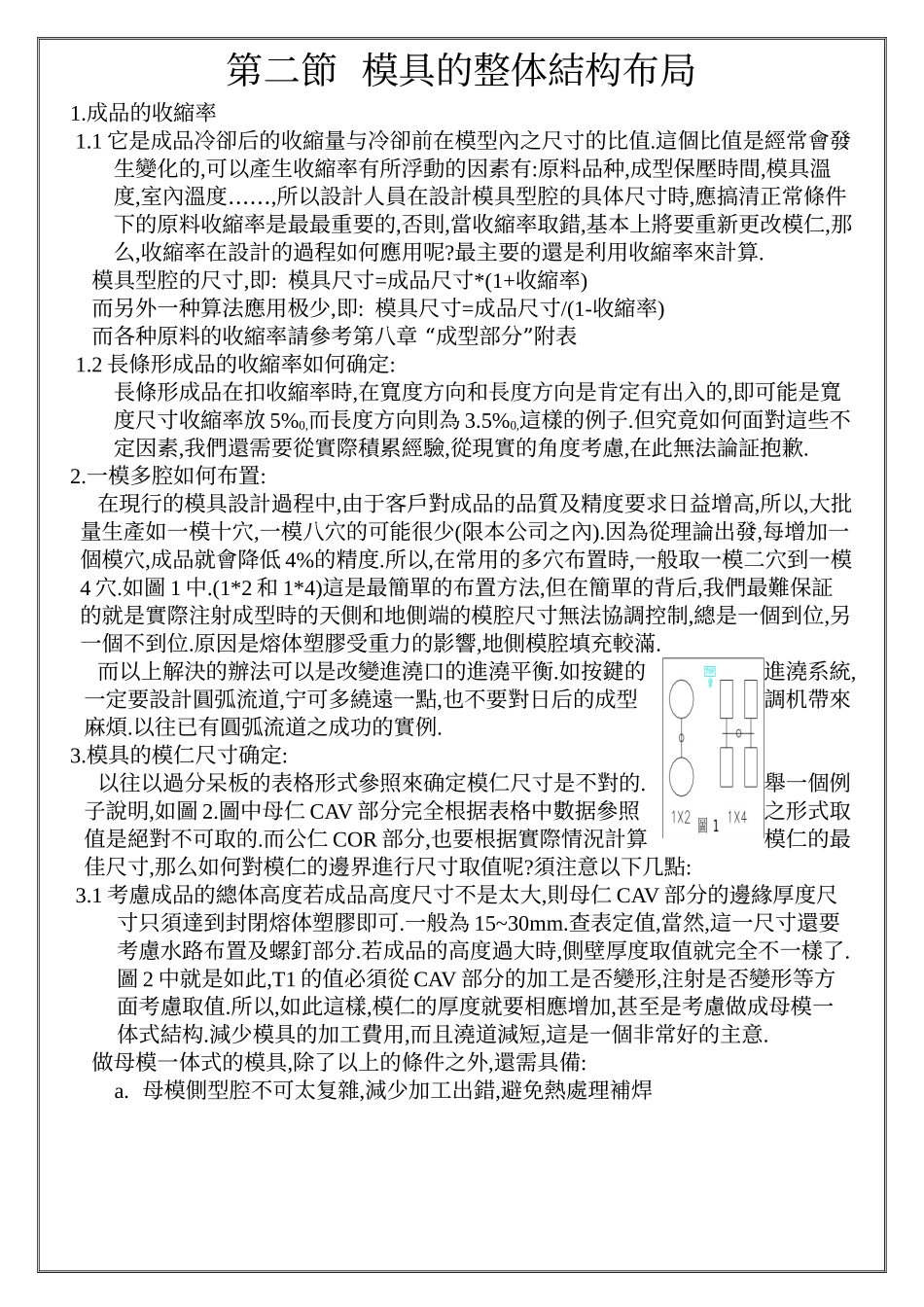

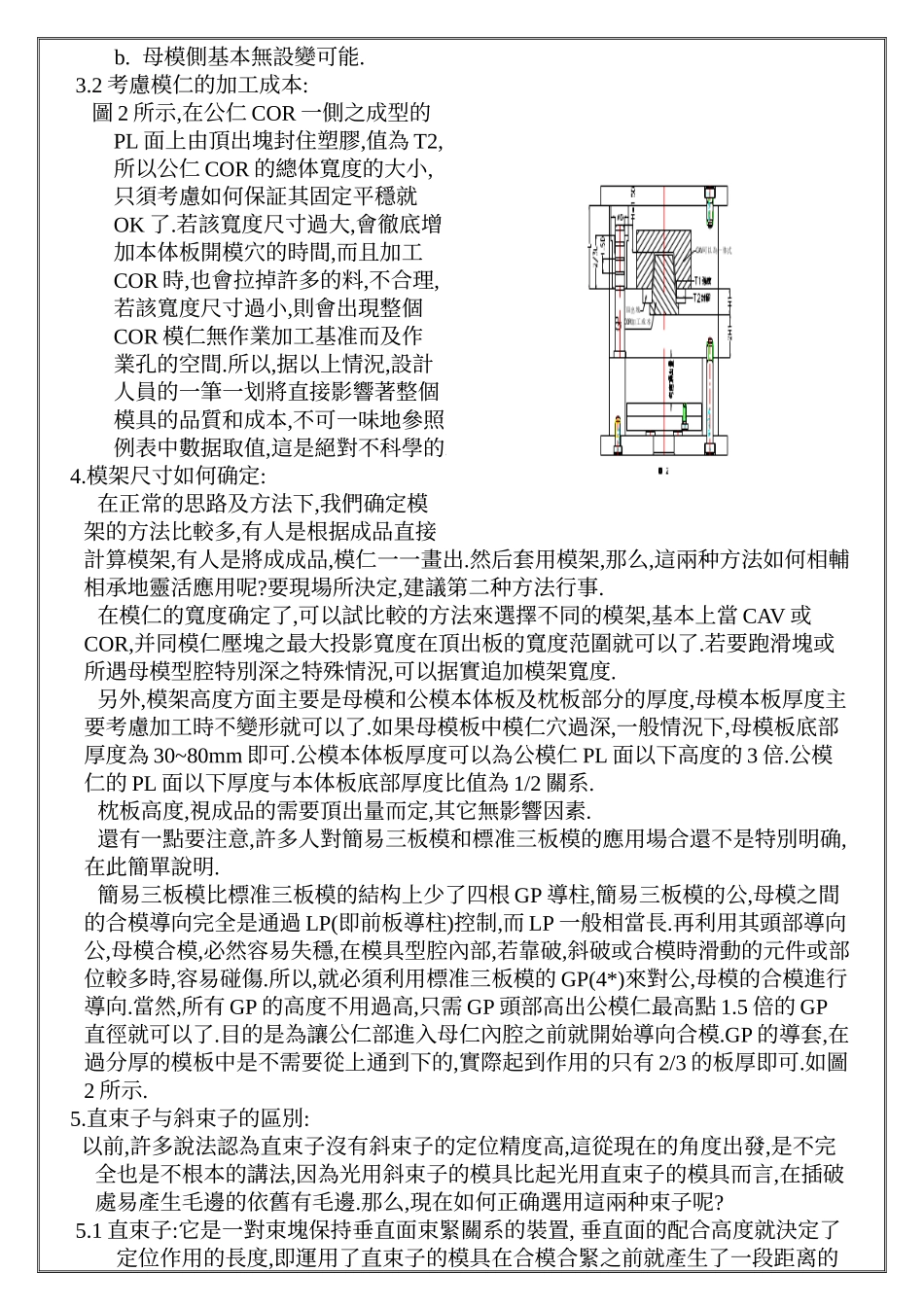

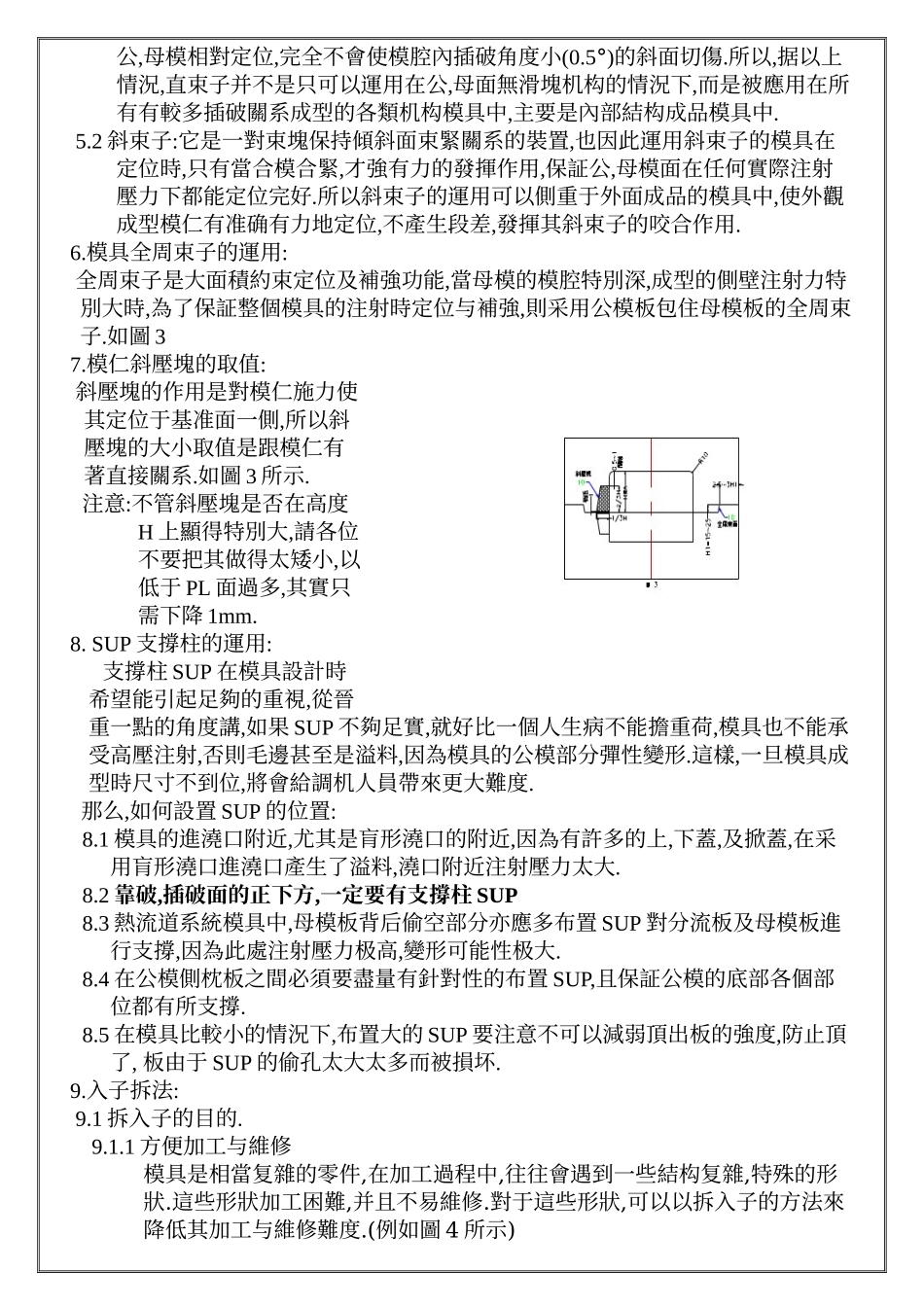

第二節 模具的整体結构布局1.成品的收縮率 1.1 它是成品冷卻后的收縮量与冷卻前在模型內之尺寸的比值.這個比值是經常會發生變化的,可以產生收縮率有所浮動的因素有:原料品种,成型保壓時間,模具溫度,……室內溫度,所以設計人員在設計模具型腔的具体尺寸時,應搞清正常條件下的原料收縮率是最最重要的,否則,當收縮率取錯,基本上將要重新更改模仁,那么,收縮率在設計的過程如何應用呢?最主要的還是利用收縮率來計算. 模具型腔的尺寸,即: 模具尺寸=成品尺寸*(1+收縮率) 而另外一种算法應用极少,即: 模具尺寸=成品尺寸/(1-收縮率) “”而各种原料的收縮率請參考第八章成型部分 附表 1.2 長條形成品的收縮率如何确定:長條形成品在扣收縮率時,在寬度方向和長度方向是肯定有出入的,即可能是寬度尺寸收縮率放 5%0,而長度方向則為 3.5%0,這樣的例子.但究竟如何面對這些不定因素,我們還需要從實際積累經驗,從現實的角度考慮,在此無法論証抱歉.2.一模多腔如何布置: 在現行的模具設計過程中,由于客戶對成品的品質及精度要求日益增高,所以,大批量生產如一模十穴,一模八穴的可能很少(限本公司之內).因為從理論出發,每增加一個模穴,成品就會降低 4%的精度.所以,在常用的多穴布置時,一般取一模二穴到一模4 穴.如圖 1 中.(1*2 和 1*4)這是最簡單的布置方法,但在簡單的背后,我們最難保証的就是實際注射成型時的天側和地側端的模腔尺寸無法協調控制,總是一個到位,另一個不到位.原因是熔体塑膠受重力的影響,地側模腔填充較滿. 而以上解決的辦法可以是改變進澆口的進澆平衡.如按鍵的進澆系統,一定要設計圓弧流道,宁可多繞遠一點,也不要對日后的成型調机帶來麻煩.以往已有圓弧流道之成功的實例.3.模具的模仁尺寸确定: 以往以過分呆板的表格形式參照來确定模仁尺寸是不對的.舉一個例子說明,如圖 2.圖中母仁 CAV 部分完全根据表格中數据參照之形式取值是絕對不可取的.而公仁 COR 部分,也要根据實際情況計算模仁的最佳尺寸,那么如何對模仁的邊界進行尺寸取值呢?須注意以下几點: 3.1 考慮成品的總体高度若成品高度尺寸不是太大,則母仁 CAV 部分的邊緣厚度尺寸只須達到封閉熔体塑膠即可.一般為 15~30mm.查表定值,當然,這一尺寸還要考慮水路布置及螺釘部分.若成品的高度過大時,側壁厚度取值就完全不一樣了.圖 2 中就是如此,T1 的值必須從 CAV 部分的加工是否變形,注射是否變形等方面考慮取值.所以,如此這樣,模仁的厚度就要相應增加,甚至是考...
