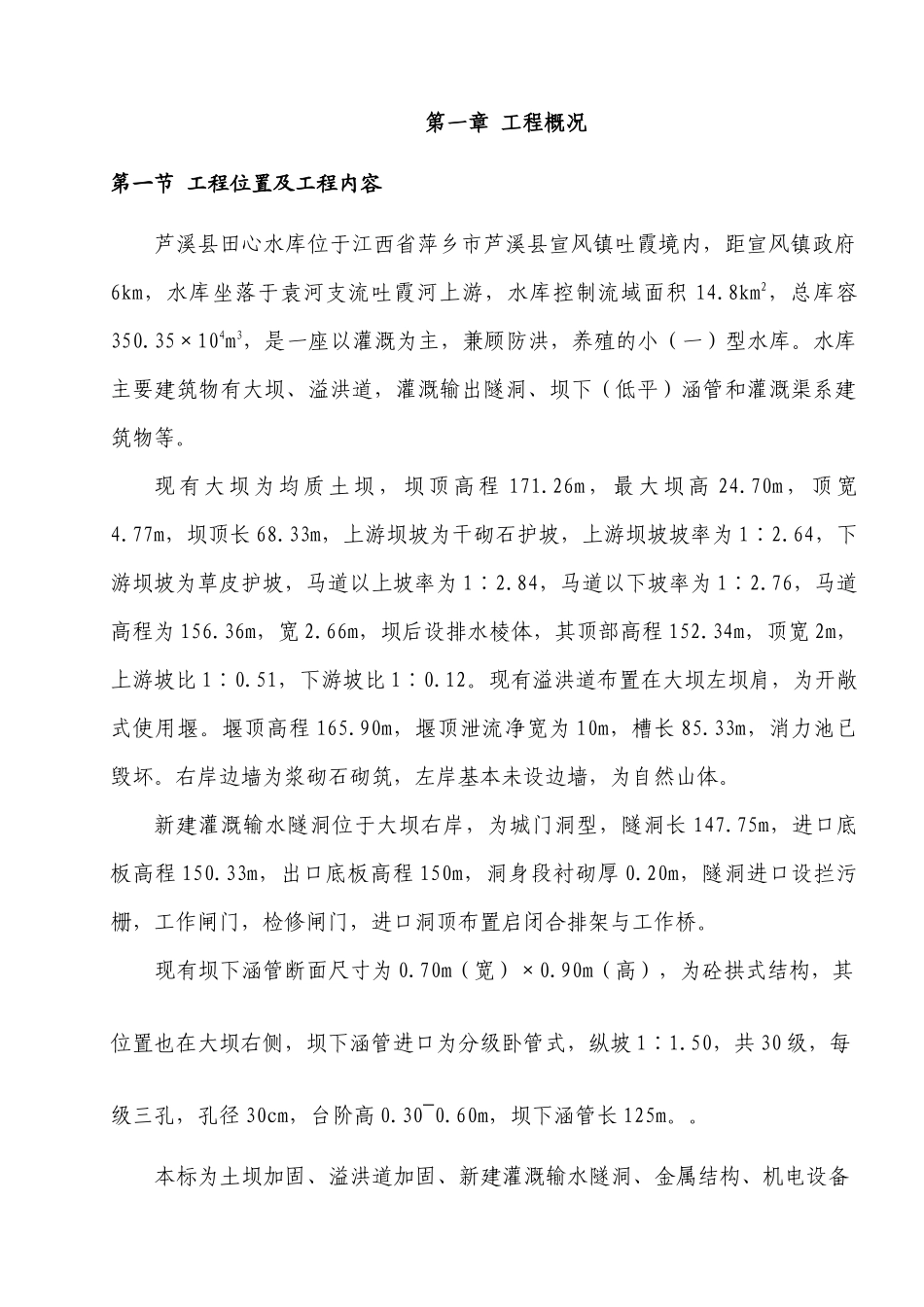

第一章 工程概况第一节 工程位置及工程内容芦溪县田心水库位于江西省萍乡市芦溪县宣风镇吐霞境内，距宣风镇政府6km，水库坐落于袁河支流吐霞河上游，水库控制流域面积 14.8km2，总库容350.35×104m3，是一座以灌溉为主，兼顾防洪，养殖的小（一）型水库。水库主要建筑物有大坝、溢洪道，灌溉输出隧洞、坝下（低平）涵管和灌溉渠系建筑物等。现有大坝为均质土坝，坝顶高程 171.26m ，最大坝高 24.70m ，顶宽4.77m，坝顶长 68.33m，上游坝坡为干砌石护坡，上游坝坡坡率为 1∶2.64，下游坝坡为草皮护坡，马道以上坡率为 1∶2.84，马道以下坡率为 1∶2.76，马道高程为 156.36m，宽 2.66m，坝后设排水棱体，其顶部高程 152.34m，顶宽 2m，上游坡比 1∶0.51，下游坡比 1∶0.12。现有溢洪道布置在大坝左坝肩，为开敞式使用堰。堰顶高程 165.90m，堰顶泄流净宽为 10m，槽长 85.33m，消力池已毁坏。右岸边墙为浆砌石砌筑，左岸基本未设边墙，为自然山体。新建灌溉输水隧洞位于大坝右岸，为城门洞型，隧洞长 147.75m，进口底板高程 150.33m，出口底板高程 150m，洞身段衬砌厚 0.20m，隧洞进口设拦污栅，工作闸门，检修闸门，进口洞顶布置启闭合排架与工作桥。现有坝下涵管断面尺寸为 0.70m（宽）×0.90m（高），为砼拱式结构，其位置也在大坝右侧，坝下涵管进口为分级卧管式，纵坡 1∶1.50，共 30 级，每级三孔，孔径 30cm，台阶高 0.30~0.60m，坝下涵管长 125m。。本标为土坝加固、溢洪道加固、新建灌溉输水隧洞、金属结构、机电设备及其安装工程部分。本标工程项目包括下列内容：1.土坝工程（1） 上游坡；（2） 防浪墙；（3） 坝顶；（4） 坝体；（5） 下游贴坡排水；（6） 粘土防渗铺盖；2.溢洪道加固工程3.引水隧洞工程4.坝下涵管加固工程5.金属结构设备及安装工程6.交通工程7.临时工程第二节 水文气象和工程地质1、 文、气象条件田心水库位于江西省萍乡市芦溪县宣风镇吐霞境内，流域内气象条件好，气候温和，雨量充沛，光照充足，四季分明，多年平均降雨量 1608.17mm，多年平均气温 17.20℃，多年平均无霜期 274 天，多年平均日照 1581 小时，多年平均蒸发 900mm（E601），多年平均风速 1.50m/s，最大风速 16m/s。2、地质条件：坝址区属构造剥蚀低山河谷地貌单元，坝址处沟谷呈“V”型，山区河流自 SE 往 NW 流径坝址，坝址下游地势开阔，发育山间冲积阶地，阶地较发育。坝址区出露为石炭系下统大...
