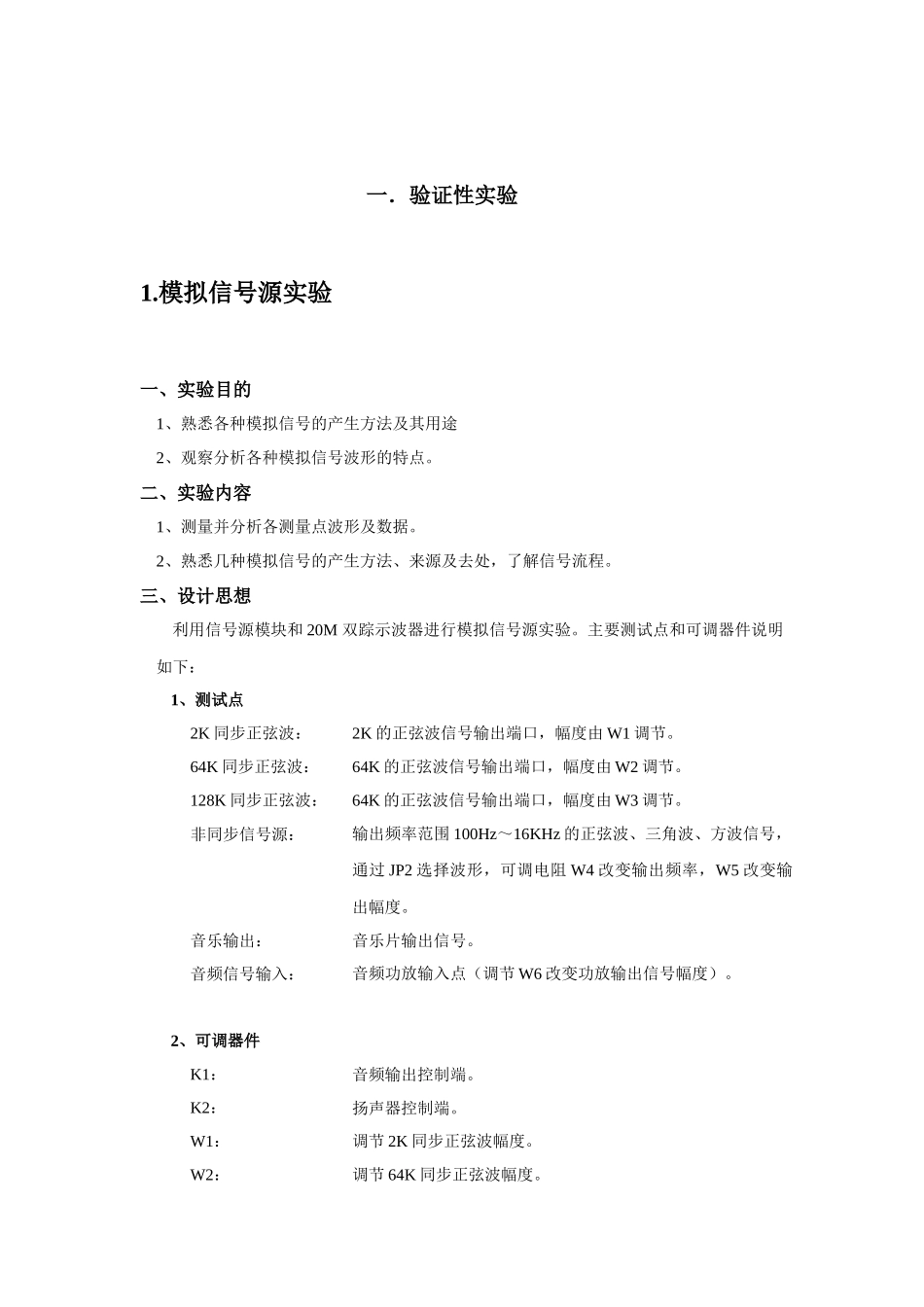

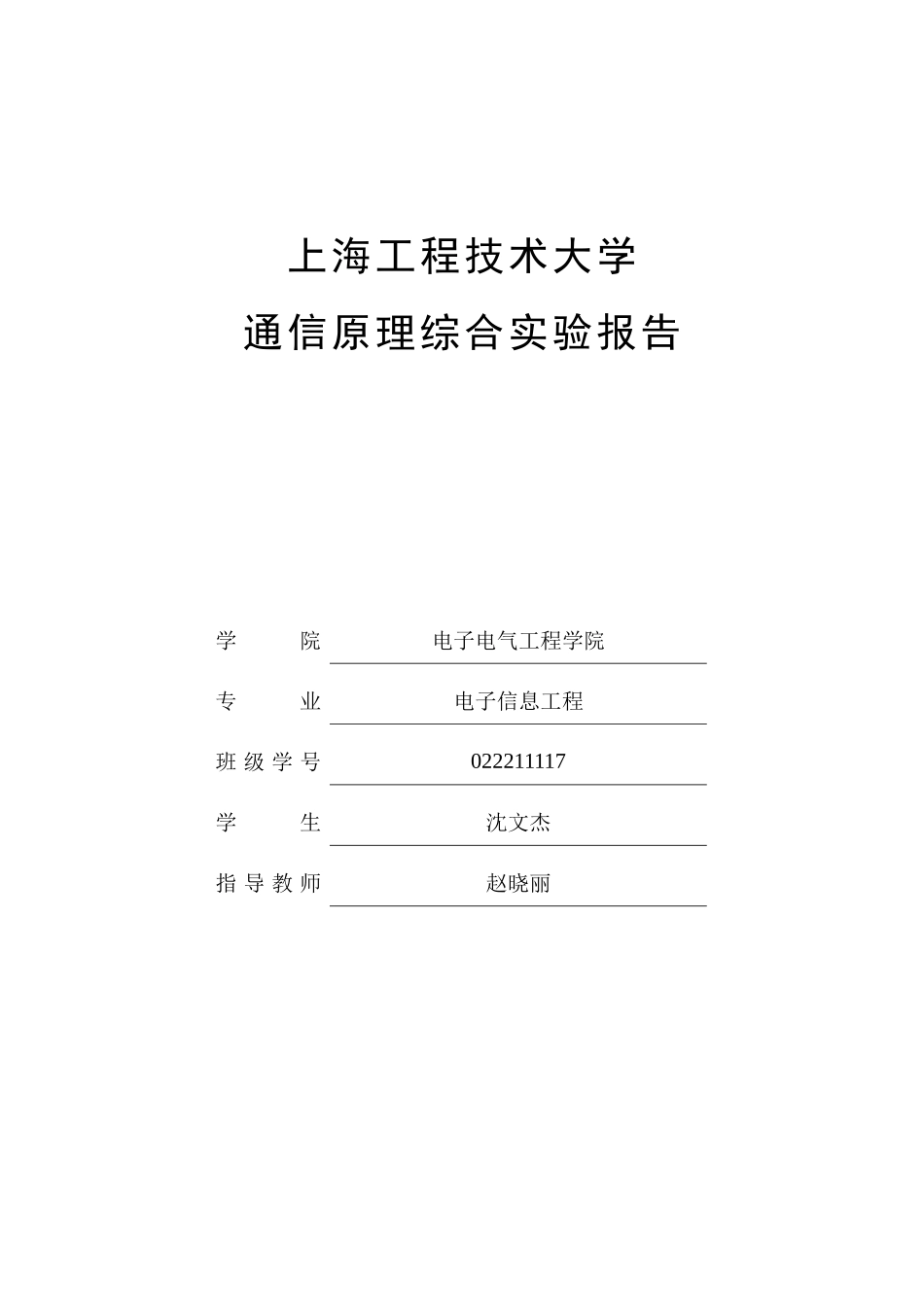

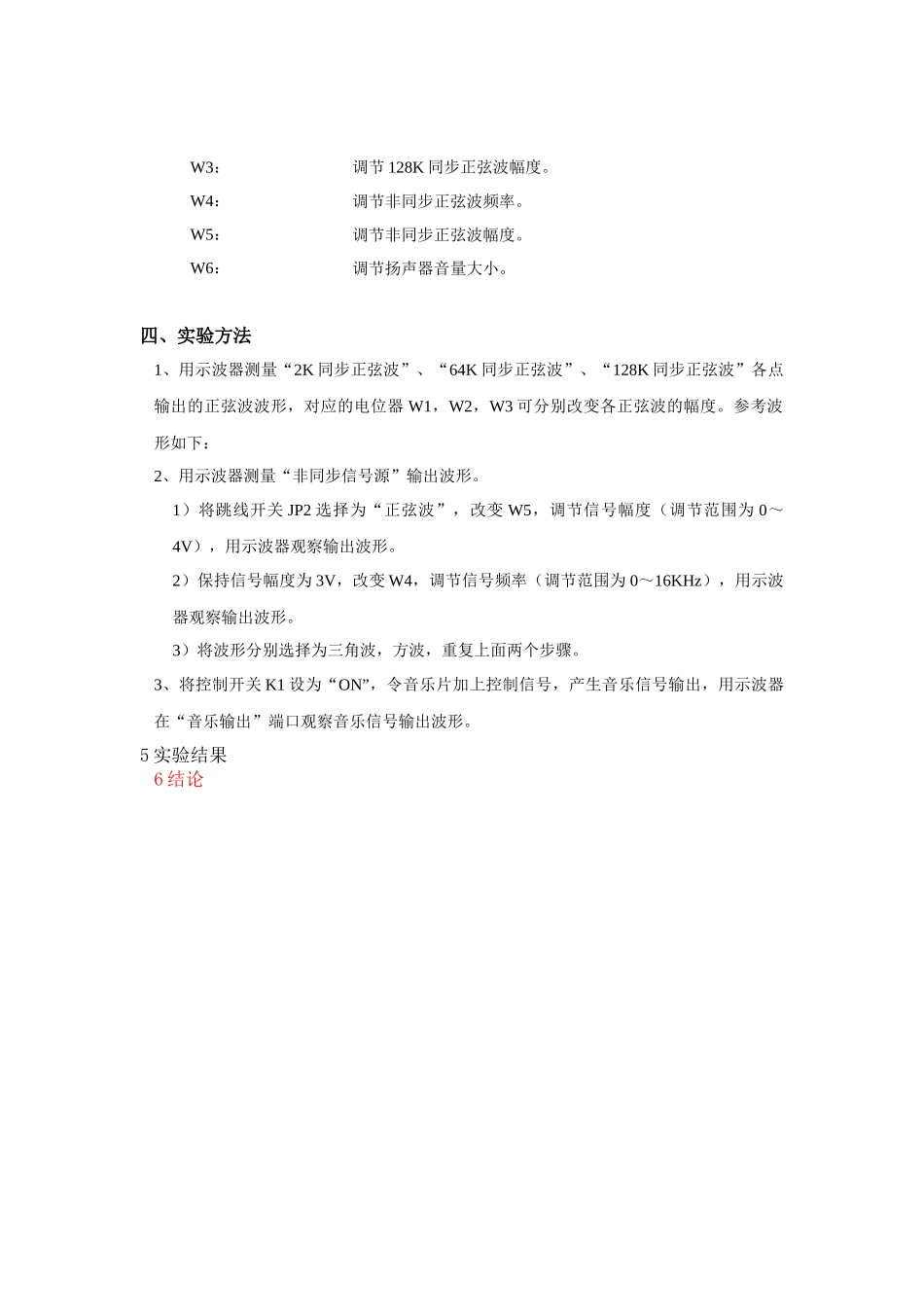

上海工程技术大学通信原理综合实验报告学 院电子电气工程学院专 业电子信息工程班 级 学 号022211117学 生沈文杰指 导 教 师赵晓丽一．验证性实验1.模拟信号源实验一、实验目的1、熟悉各种模拟信号的产生方法及其用途2、观察分析各种模拟信号波形的特点。二、实验内容1、测量并分析各测量点波形及数据。2、熟悉几种模拟信号的产生方法、来源及去处，了解信号流程。三、设计思想利用信号源模块和 20M 双踪示波器进行模拟信号源实验。主要测试点和可调器件说明如下： 1、测试点2K 同步正弦波：2K 的正弦波信号输出端口，幅度由 W1 调节。64K 同步正弦波：64K 的正弦波信号输出端口，幅度由 W2 调节。128K 同步正弦波：64K 的正弦波信号输出端口，幅度由 W3 调节。非同步信号源：输出频率范围 100Hz～16KHz 的正弦波、三角波、方波信号，通过 JP2 选择波形，可调电阻 W4 改变输出频率，W5 改变输出幅度。音乐输出：音乐片输出信号。音频信号输入：音频功放输入点（调节 W6 改变功放输出信号幅度）。2、可调器件K1：音频输出控制端。K2：扬声器控制端。W1：调节 2K 同步正弦波幅度。W2：调节 64K 同步正弦波幅度。W3：调节 128K 同步正弦波幅度。W4：调节非同步正弦波频率。W5：调节非同步正弦波幅度。W6：调节扬声器音量大小。四、实验方法1、用示波器测量“2K 同步正弦波”、“64K 同步正弦波”、“128K 同步正弦波”各点输出的正弦波波形，对应的电位器 W1，W2，W3 可分别改变各正弦波的幅度。参考波形如下：2、用示波器测量“非同步信号源”输出波形。1）将跳线开关 JP2 选择为“正弦波”，改变 W5，调节信号幅度（调节范围为 0～4V），用示波器观察输出波形。2）保持信号幅度为 3V，改变 W4，调节信号频率（调节范围为 0～16KHz），用示波器观察输出波形。3）将波形分别选择为三角波，方波，重复上面两个步骤。3、将控制开关 K1 设为“ON”，令音乐片加上控制信号，产生音乐信号输出，用示波器在“音乐输出”端口观察音乐信号输出波形。5 实验结果6 结论2.增量调制编译码系统实验一、实验目的1、掌握增量调制编译码的基本原理，并理解实验电路的工作过程。2、了解不同速率的编译码，以及低速率编译码时的输出波形。3、理解连续可变斜率增量调制系统的电路组成与基本工作原理。4、熟悉增量调制系统在不同工作频率、不同信号频率和不同信号幅度下跟踪输入信号的情况。二、实验内容1、观察增...
