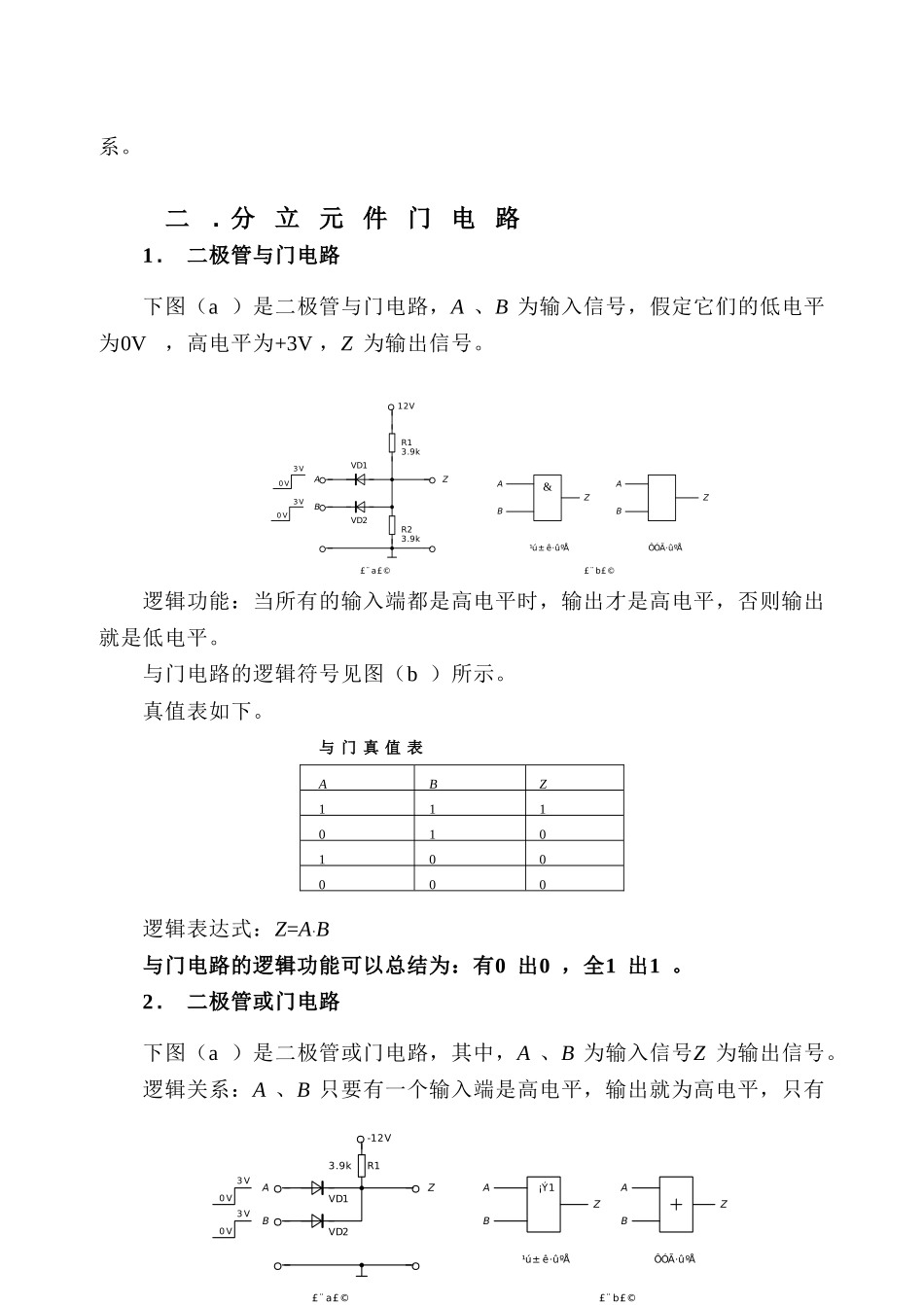

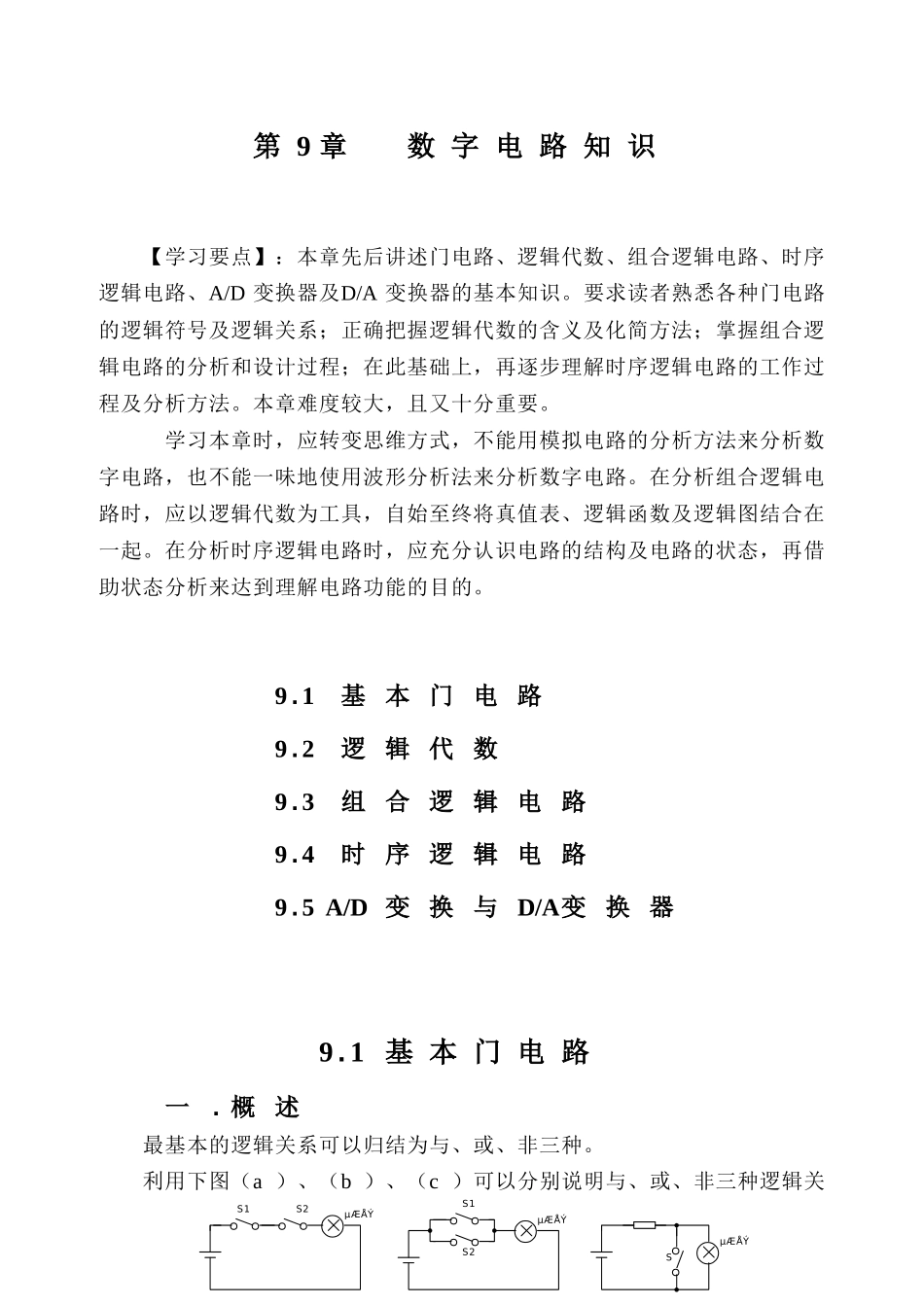

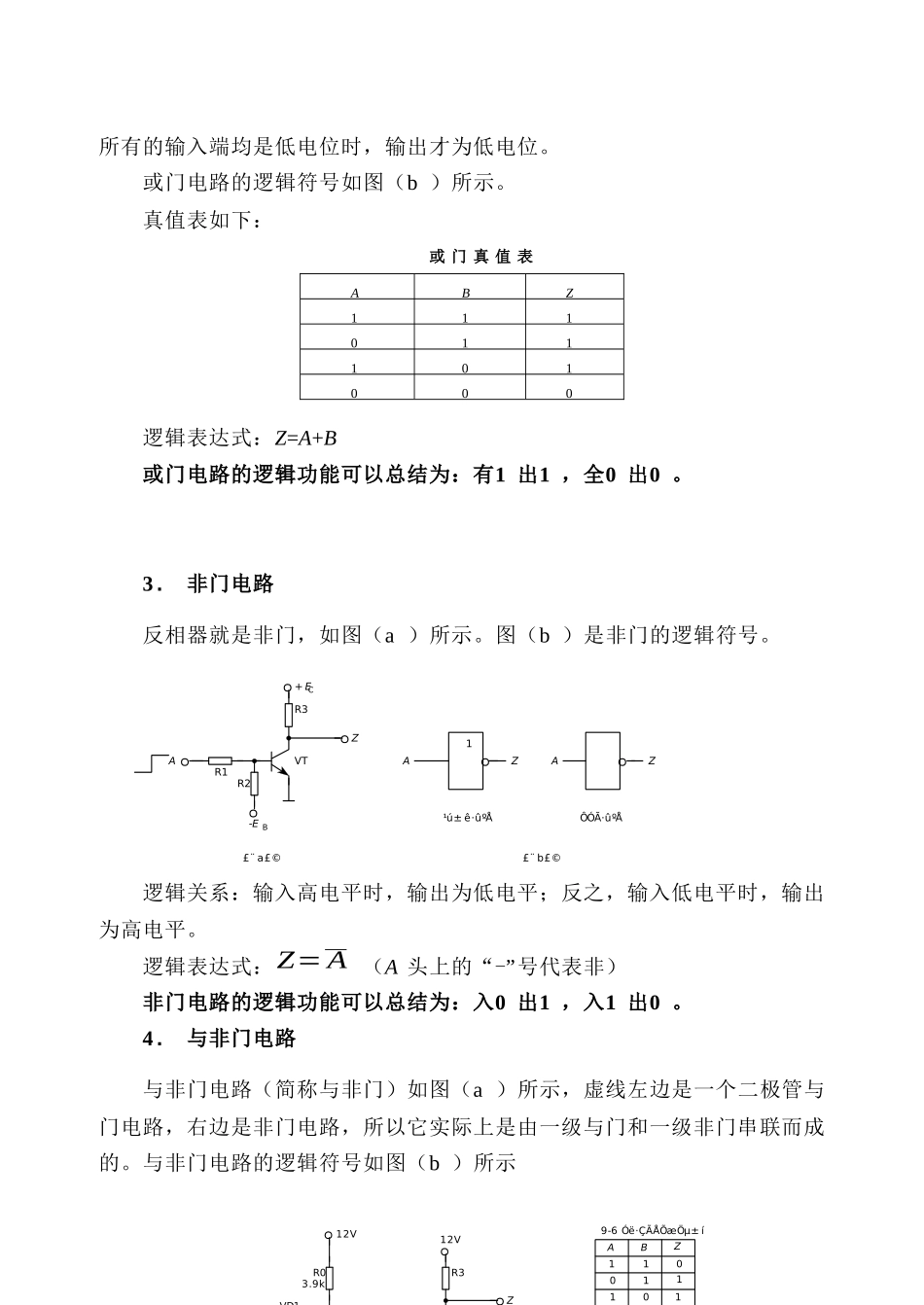

第 9 章 数 字 电 路 知 识【学习要点】：本章先后讲述门电路、逻辑代数、组合逻辑电路、时序逻辑电路、A/D 变换器及D/A 变换器的基本知识。要求读者熟悉各种门电路的逻辑符号及逻辑关系；正确把握逻辑代数的含义及化简方法；掌握组合逻辑电路的分析和设计过程；在此基础上，再逐步理解时序逻辑电路的工作过程及分析方法。本章难度较大，且又十分重要。学习本章时，应转变思维方式，不能用模拟电路的分析方法来分析数字电路，也不能一味地使用波形分析法来分析数字电路。在分析组合逻辑电路时，应以逻辑代数为工具，自始至终将真值表、逻辑函数及逻辑图结合在一起。在分析时序逻辑电路时，应充分认识电路的结构及电路的状态，再借助状态分析来达到理解电路功能的目的。9.1 基 本 门 电 路9.2 逻 辑 代 数9.3 组 合 逻 辑 电 路9.4 时 序 逻 辑 电 路9.5 A/D 变 换 与 D/A变 换 器9.1 基 本 门 电 路一 . 概 述最基本的逻辑关系可以归结为与、或、非三种。利用下图（a ）、（b ）、（c ）可以分别说明与、或、非三种逻辑关 S1S1S2S2µÆÅݵÆÅÝ£¨ a£©£¨ b£©SµÆÅÝ£¨ c £©系。二 . 分 立 元 件 门 电 路1. 二极管与门电路下图（a ）是二极管与门电路，A 、B 为输入信号，假定它们的低电平为0V，高电平为+3V ，Z 为输出信号。逻辑功能：当所有的输入端都是高电平时，输出才是高电平，否则输出就是低电平。与门电路的逻辑符号见图（b ）所示。真值表如下。 与 门 真 值 表ABZ111010100000逻辑表达式：Z=A·B与门电路的逻辑功能可以总结为：有0 出0 ，全1 出1 。2. 二极管或门电路下图（a ）是二极管或门电路，其中，A 、B 为输入信号Z 为输出信号。逻辑关系：A 、B 只要有一个输入端是高电平，输出就为高电平，只有 12VR1R2ABZ3.9k3.9k0V3V0V3V&ABZ£¨ a£©£¨ b£©VD1VD2¹ú± ê·ûºÅÔ­Ó÷ûºÅABZ R1-12V3.9kABVD1VD2Z0V3V0V3V¡Ý1¹ú± ê·ûºÅÔ­Ó÷ûºÅ£¨ a£©£¨ b£©ABABZZ所有的输入端均是低电位时，输出才为低电位。或门电路的逻辑符号如图（b ）所示。真值表如下：或 门 真 值 表ABZ111011101000逻辑表达式：Z=A+B或门电路的逻辑功能可以总结为：有1 出1 ，全0 出0 。3. 非门电路反相器就是非门，如图（a ）所示。图（b ）是非门的逻辑符号。逻辑关系：输入高电平时，输出为...
