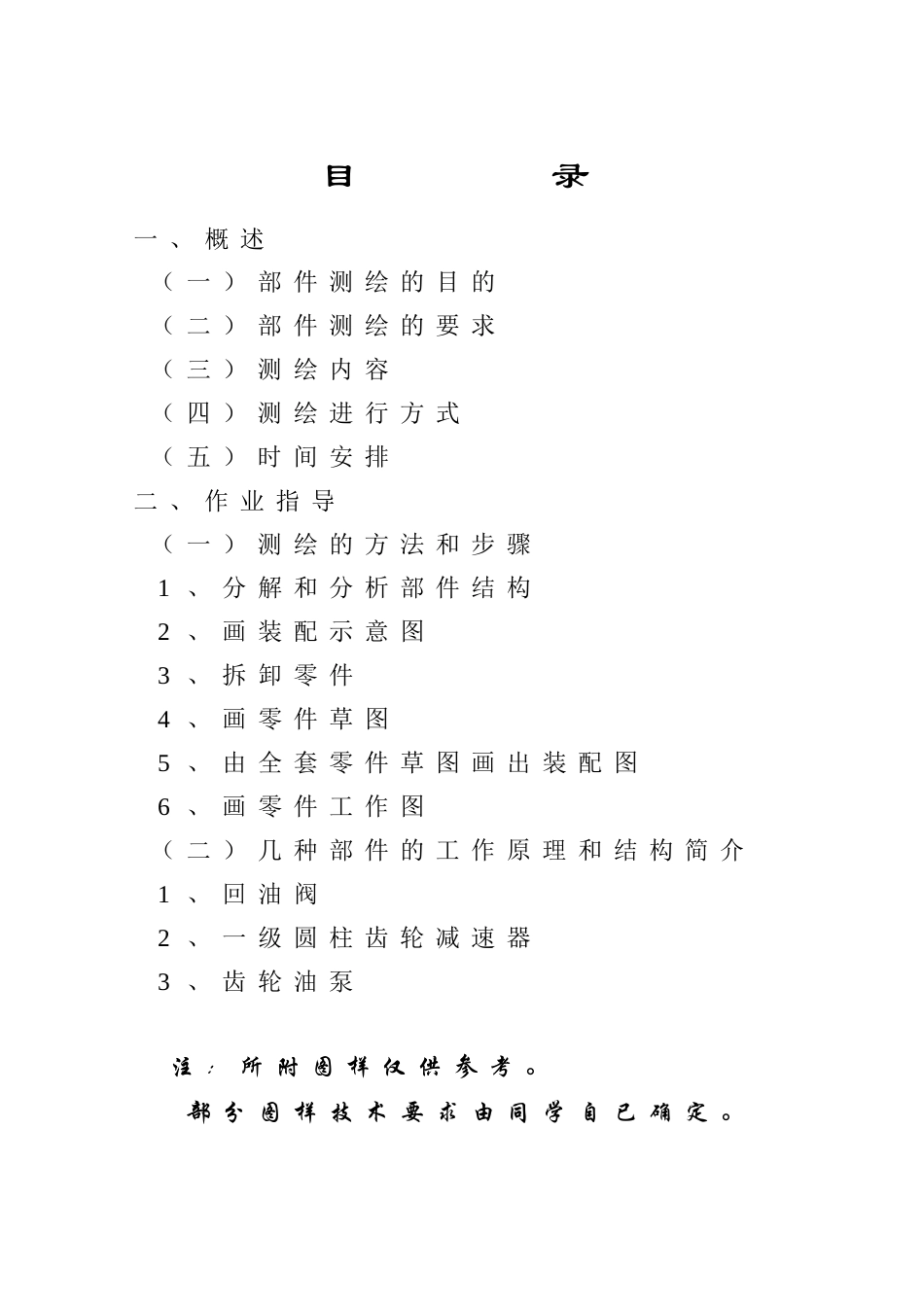

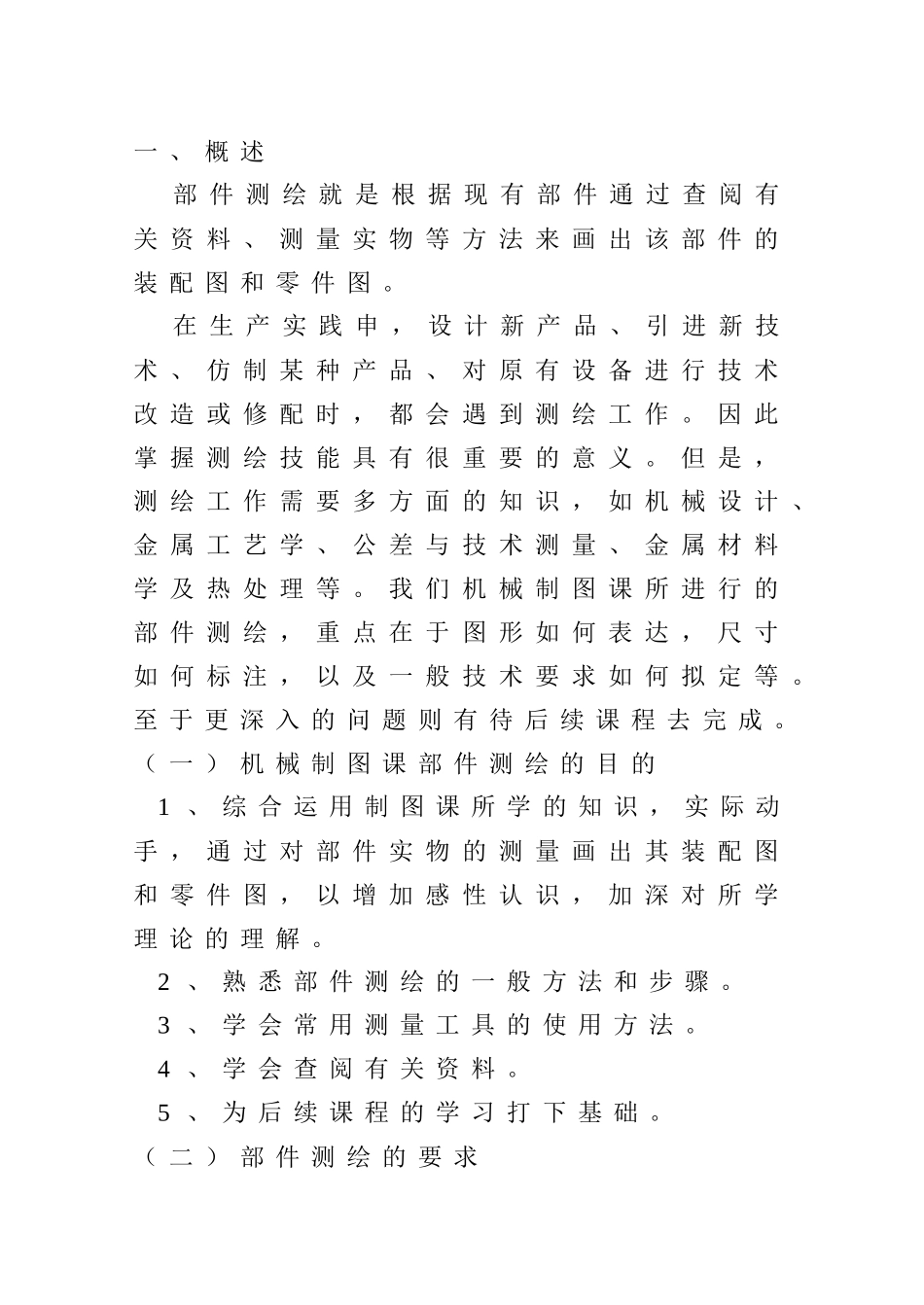

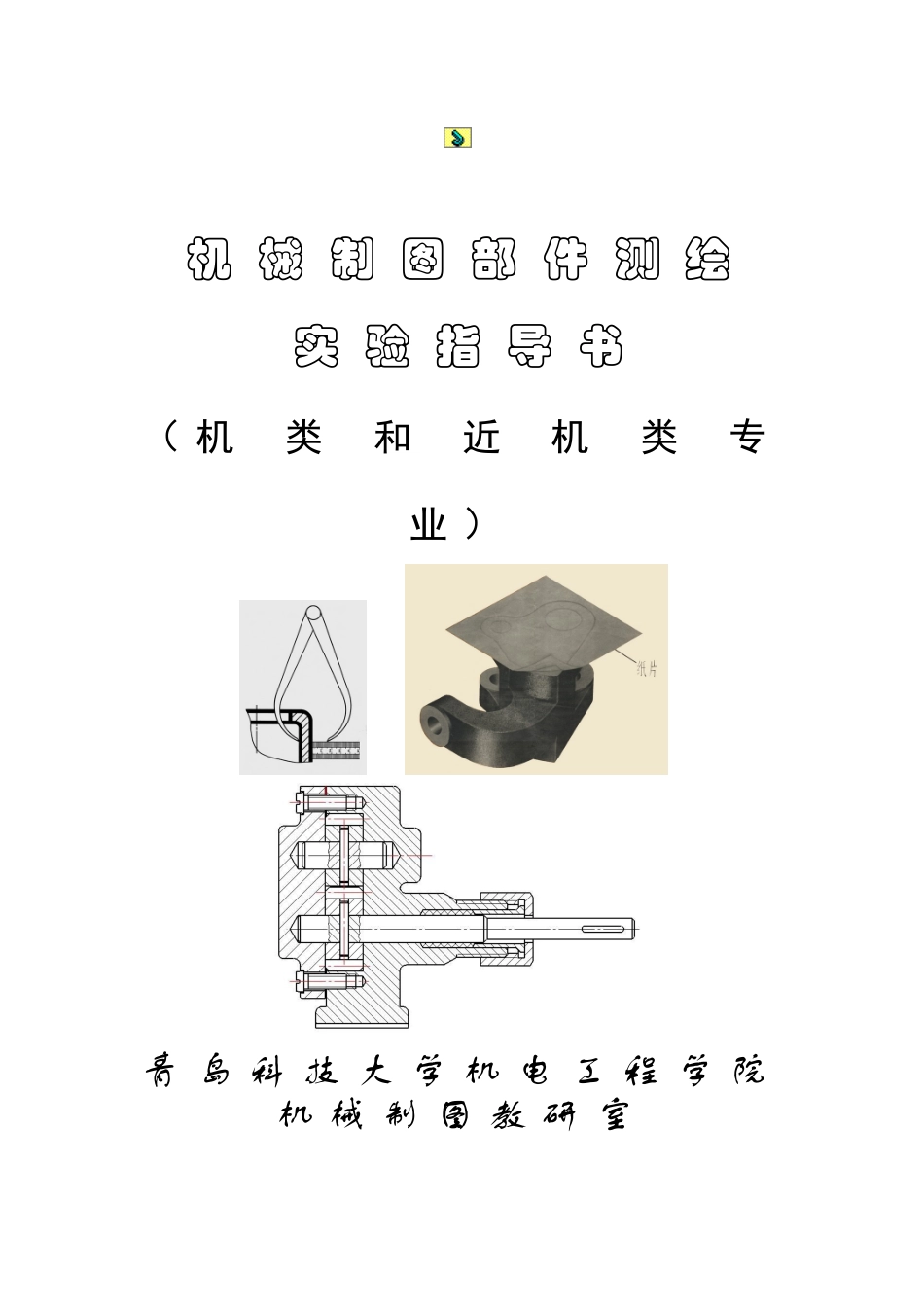

机 械 制 图 部 件 测 绘实 验 指 导 书( 机 类 和 近 机 类 专 业 ) 青 岛 科 技 大 学 机 电 工 程 学 院机 械 制 图 教 研 室目 录一 、 概 述 ( 一 ) 部 件 测 绘 的 目 的 ( 二 ) 部 件 测 绘 的 要 求 ( 三 ) 测 绘 内 容 ( 四 ) 测 绘 进 行 方 式 ( 五 ) 时 间 安 排二 、 作 业 指 导 ( 一 ) 测 绘 的 方 法 和 步 骤 1 、 分 解 和 分 析 部 件 结 构 2 、 画 装 配 示 意 图 3 、 拆 卸 零 件 4 、 画 零 件 草 图 5 、 由 全 套 零 件 草 图 画 出 装 配 图 6 、 画 零 件 工 作 图 ( 二 ) 几 种 部 件 的 工 作 原 理 和 结 构 简 介 1 、 回 油 阀 2 、 一 级 圆 柱 齿 轮 减 速 器 3 、 齿 轮 油 泵 注 : 所 附 图 样 仅 供 参 考 。 部 分 图 样 技 术 要 求 由 同 学 自 已 确 定 。一 、 概 述 部 件 测 绘 就 是 根 据 现 有 部 件 通 过 查 阅 有关 资 料 、 测 量 实 物 等 方 法 来 画 出 该 部 件 的装 配 图 和 零 件 图 。 在 生 产 实 践 申 , 设 计 新 产 品 、 引 进 新 技术 、 仿 制 某 种 产 品 、 对 原 有 设 备 进 行 技 术改 造 或 修 配 时 , 都 会 遇 到 测 绘 工 作 。 因 此掌 握 测 绘 技 能 具 有 很 重 要 的 意 义 。 但 是 ,测 绘 工 作 需 要 多 方 面 的 知 识 , 如 机 械 设 计 、金 属 工 艺 学 、 公 差 与 技 术 测 量 、 金 属 材 料学 及 热 处 理 等 。 我 们 机 械 制 图 课 所 进 行 的部 件 测 绘 , 重 点 在 于 图 形 如 何 表 达 , 尺 寸如 何 标 注 , 以 及 一 般 技 术 要 求 如 何 拟 定 等 。至 于 更 深 入 的 问 题 则 有 待 后 续 课 程 去 完 成 。( 一 ) 机 械 制 图 课 部 件 测 绘 的 目 的 1 、 综 合 运 用 制 图 课 所 学 的 知 识 , 实 际 动手 , 通 过 对 部 件 实 物 的 测 量 画 出 其 装 配 图和 零 件 图 ...
