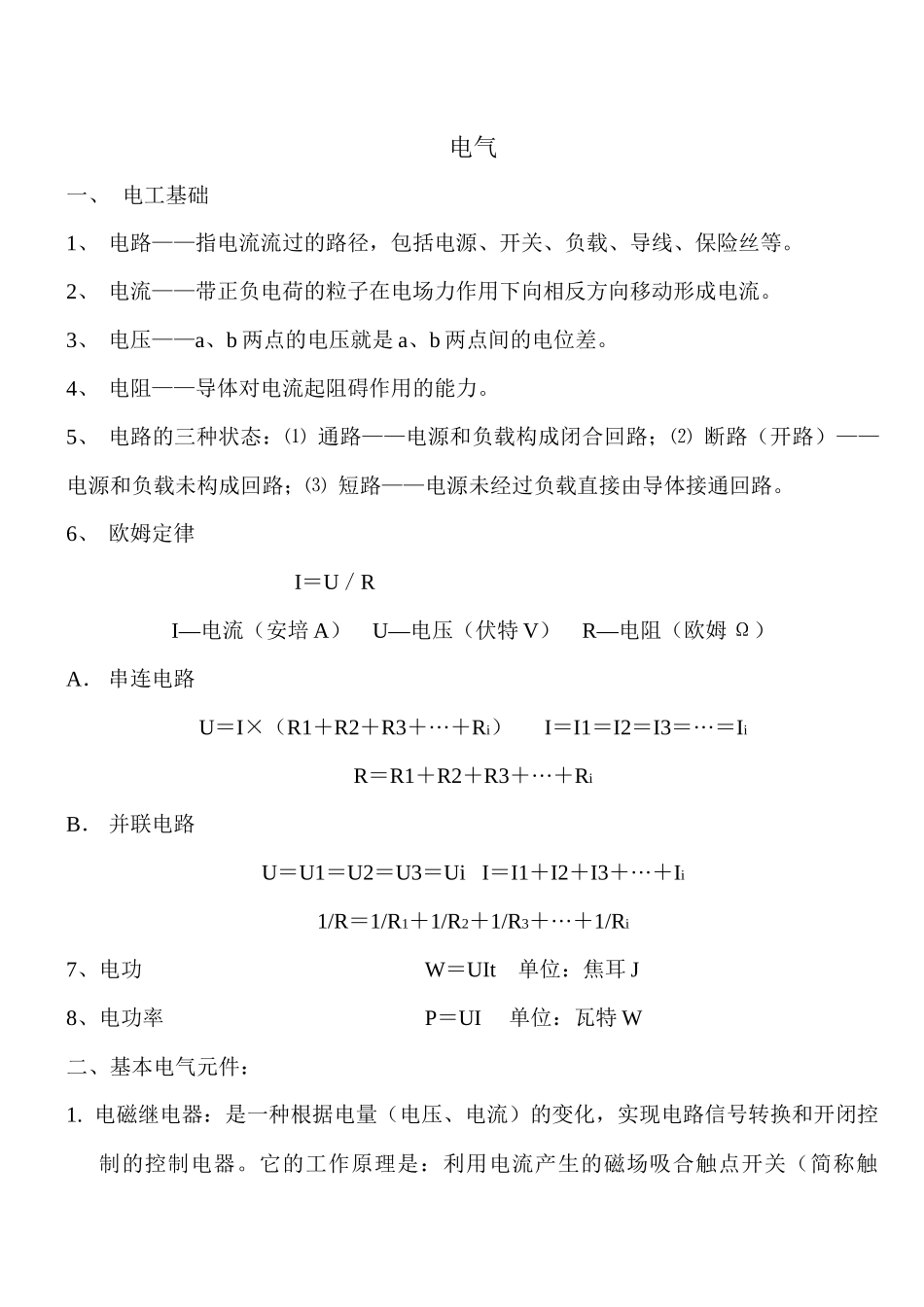

电气一、 电工基础1、 电路——指电流流过的路径，包括电源、开关、负载、导线、保险丝等。2、 电流——带正负电荷的粒子在电场力作用下向相反方向移动形成电流。3、 电压——a、b 两点的电压就是 a、b 两点间的电位差。4、 电阻——导体对电流起阻碍作用的能力。5、 电路的三种状态：⑴ 通路——电源和负载构成闭合回路；⑵ 断路（开路）——电源和负载未构成回路；⑶ 短路——电源未经过负载直接由导体接通回路。6、 欧姆定律I＝U／RI—电流（安培 A） U—电压（伏特 V） R—电阻（欧姆 Ω）A． 串连电路U＝I×（R1＋R2＋R3＋···＋Ri） I＝I1＝I2＝I3＝···＝IiR＝R1＋R2＋R3＋···＋RiB． 并联电路U＝U1＝U2＝U3＝Ui I＝I1＋I2＋I3＋···＋Ii1/R＝1/R1＋1/R2＋1/R3＋···＋1/Ri7、电功 W＝UIt 单位：焦耳 J8、电功率 P＝UI 单位：瓦特 W二、基本电气元件：1. 电磁继电器：是一种根据电量（电压、电流）的变化，实现电路信号转换和开闭控制的控制电器。它的工作原理是：利用电流产生的磁场吸合触点开关（简称触点），从而实现常开触点（平常状态下断开）的闭合以及常闭触点（平常状态下闭合）的断开。继电器用字母“KM”表示，通常加上数字编号如“KM1、KM2”等，一个继电器可带多组常开、常闭触点，触点开关的字母编号与继电器相同。继电器及触点开关符号如下：2. 起动马达：如下图，起动马达符号上方与右方为正极，接正电压，下方为负极，接零（电源负极），只有当两个正极同时接正电压，且负极也接通时，马达才会起动。3. 发电机：如上图，B+ 为发电电流输出口，F 为发电机励磁接口，L 为正电压输出接口，下方为蓄电池负极接口。当转子旋转且励磁接口接正电压时，发电机才输出电流。4. 其它电气元件：三、 电气原理以 YC－810B 型挖掘机为例介绍电气原理。对照原理图，各符号具体功能如下：1. 起动开关 2. 辅助继电器熔断器 5A 3. 总熔断器 30 A 4. 仪表，总开关熔断器 10A 5. 动臂灯熔断器 10A 6. 暖风机，大灯熔断器 15A7. 雨刮器，音响熔断器 5A 8. 断励磁继电器 9.总开关辅助继电器10. 电磁式电源总开关 11. 蓄电池 12. 起动马达13. 发电机 14.充电继电器 15. 发电指示灯16. 计时器 17. 燃油表 18. 油位传感器19. 电源灯 20. 水温报警灯 21. 水温报警器22. 机油报警灯 23.机油报警器 24. 喇叭按钮25. 喇叭继电器 26. 喇叭 27. 停车...
