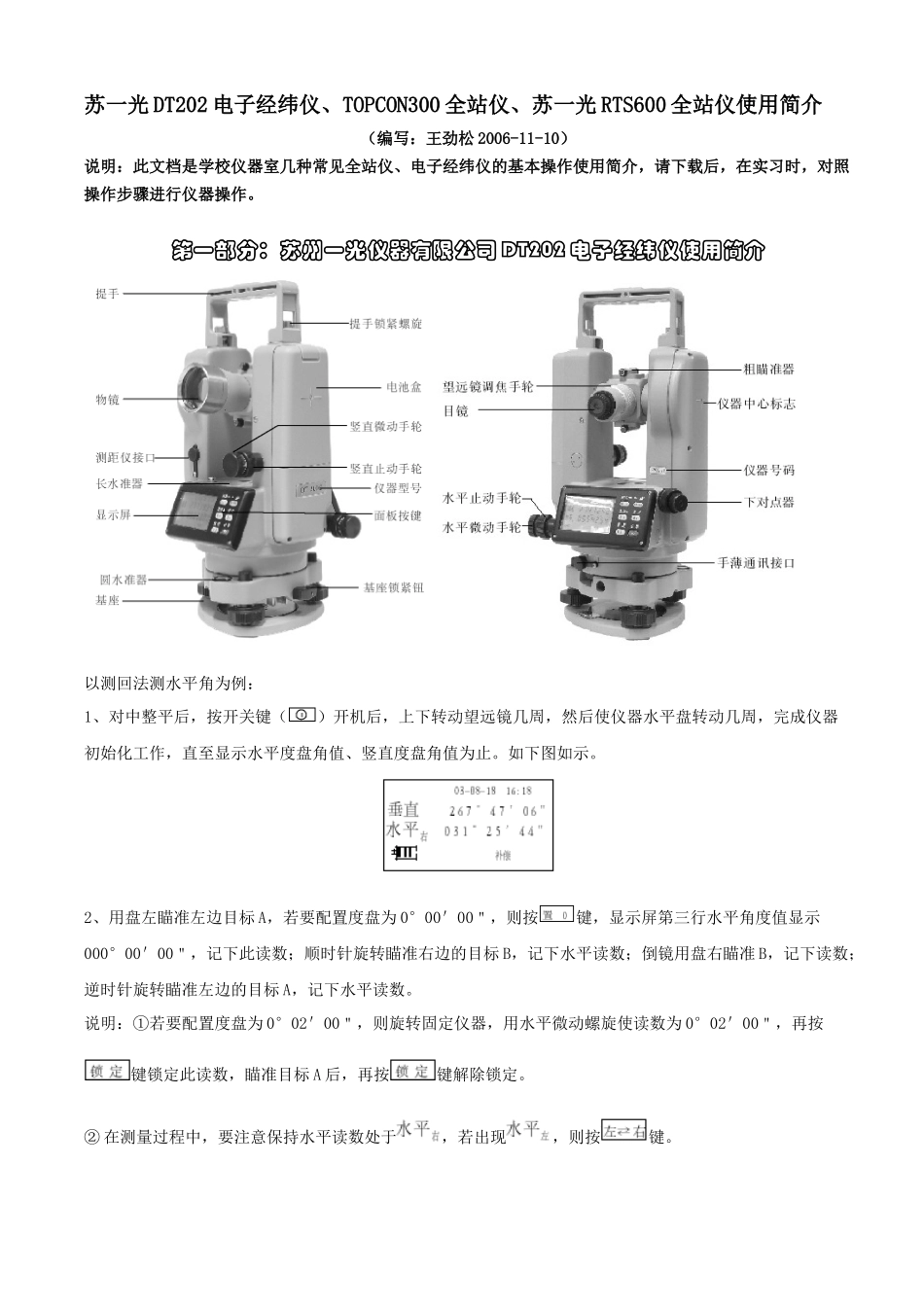

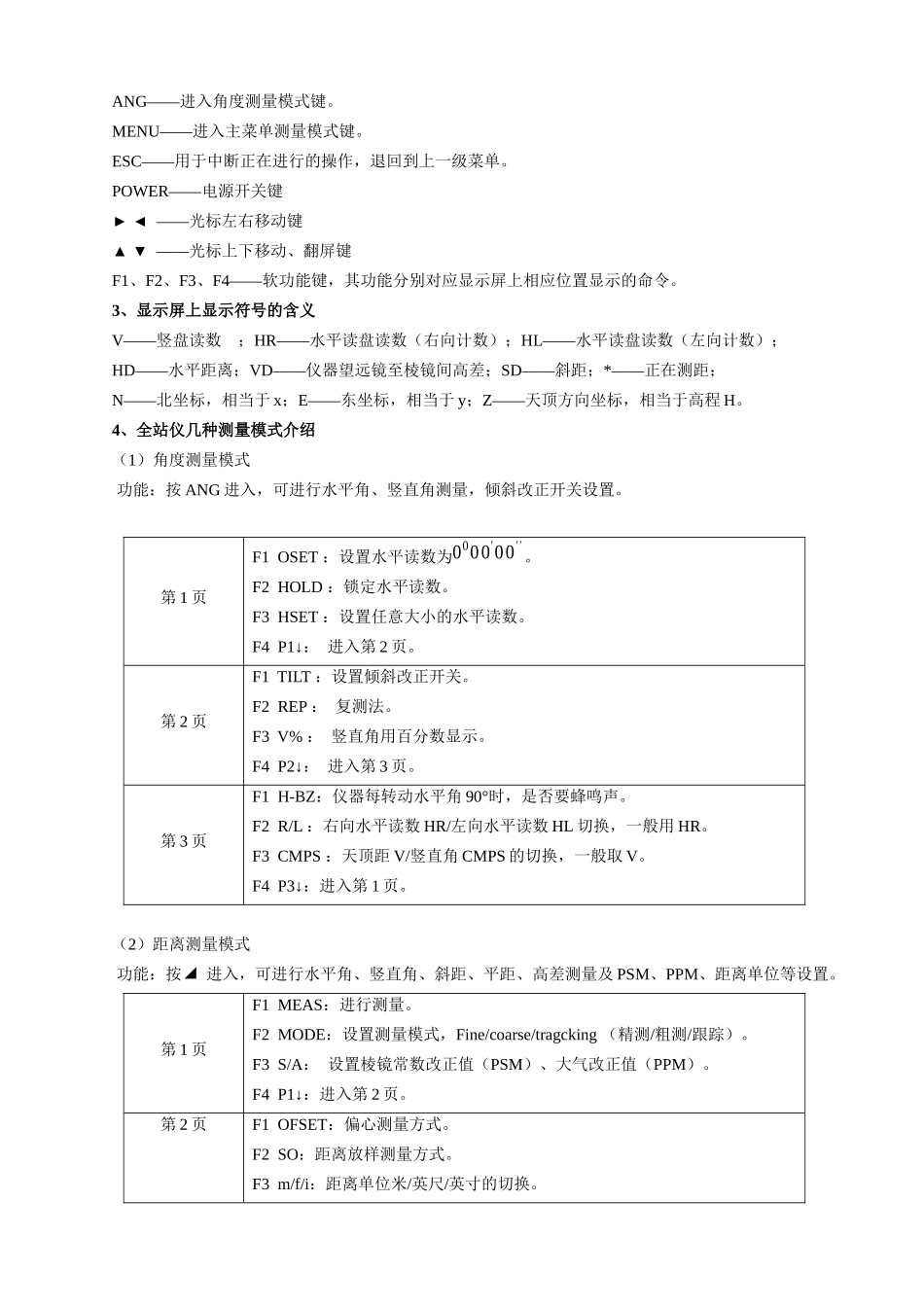

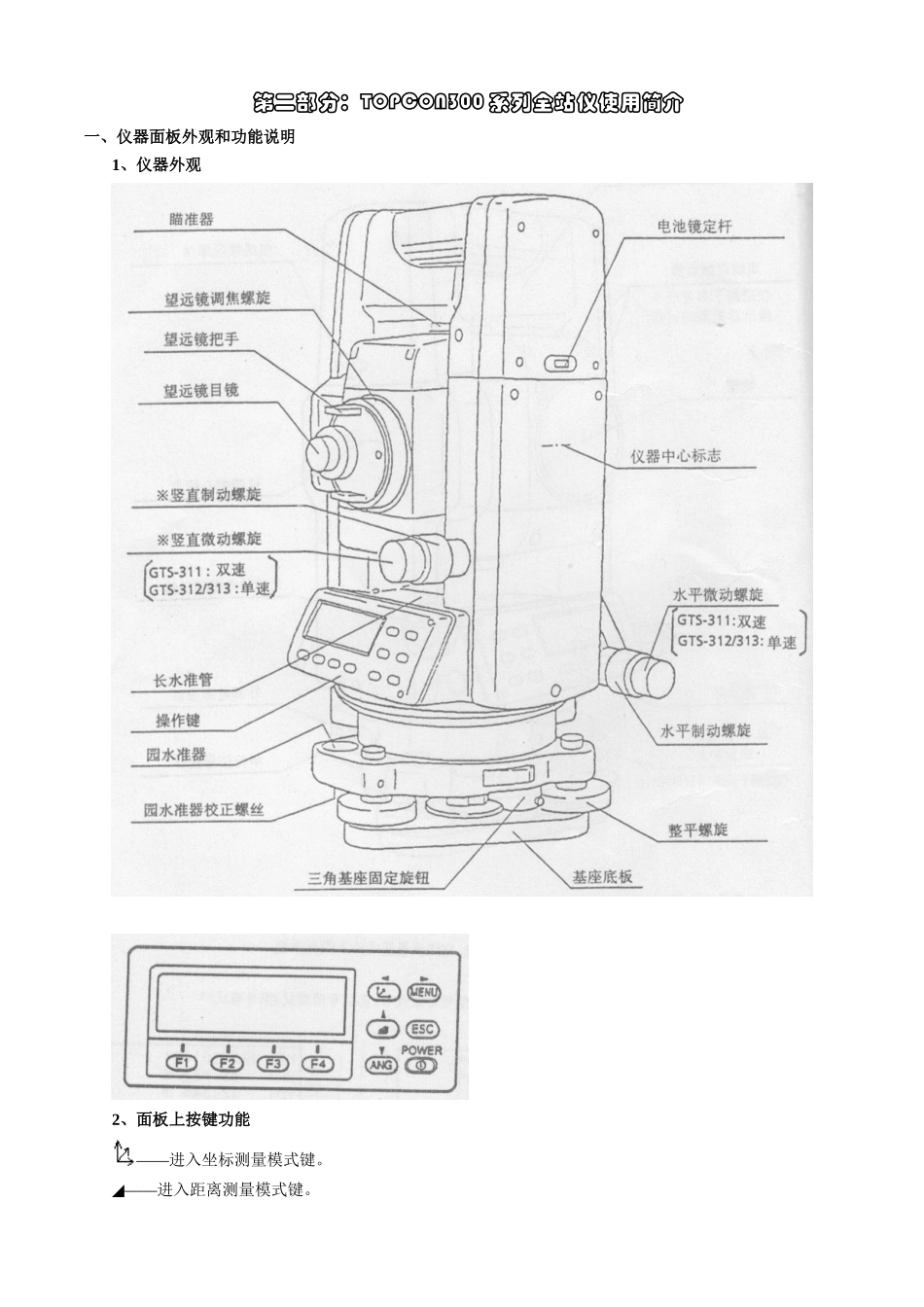

苏一光 DT202 电子经纬仪、TOPCON300 全站仪、苏一光 RTS600 全站仪使用简介（编写：王劲松 2006-11-10）说明：此文档是学校仪器室几种常见全站仪、电子经纬仪的基本操作使用简介，请下载后，在实习时，对照操作步骤进行仪器操作。第一部分：苏州一光仪器有限公司 DT202 电子经纬仪使用简介以测回法测水平角为例：1、对中整平后，按开关键（）开机后，上下转动望远镜几周，然后使仪器水平盘转动几周，完成仪器初始化工作，直至显示水平度盘角值、竖直度盘角值为止。如下图如示。2、用盘左瞄准左边目标 A，若要配置度盘为 0°00＇00＂，则按键，显示屏第三行水平角度值显示000°00＇00＂，记下此读数；顺时针旋转瞄准右边的目标 B，记下水平读数；倒镜用盘右瞄准 B，记下读数；逆时针旋转瞄准左边的目标 A，记下水平读数。说明：①若要配置度盘为 0°02＇00＂，则旋转固定仪器，用水平微动螺旋使读数为 0°02＇00＂，再按键锁定此读数，瞄准目标 A 后，再按键解除锁定。② 在测量过程中，要注意保持水平读数处于，若出现，则按键。第二部分：TOPCON300 系列全站仪使用简介一、仪器面板外观和功能说明1、仪器外观2、面板上按键功能——进入坐标测量模式键。——◢进入距离测量模式键。ANG——进入角度测量模式键。MENU——进入主菜单测量模式键。ESC——用于中断正在进行的操作，退回到上一级菜单。POWER——电源开关键► ◄ ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1、F2、F3、F4——软功能键，其功能分别对应显示屏上相应位置显示的命令。3、显示屏上显示符号的含义V——竖盘读数 ；HR——水平读盘读数（右向计数）；HL——水平读盘读数（左向计数）；HD——水平距离；VD——仪器望远镜至棱镜间高差；SD——斜距；*——正在测距；N——北坐标，相当于 x；E——东坐标，相当于 y；Z——天顶方向坐标，相当于高程 H。4、全站仪几种测量模式介绍（1）角度测量模式功能：按 ANG 进入，可进行水平角、竖直角测量，倾斜改正开关设置。 第 1 页F1 OSET ：设置水平读数为0000'00''。F2 HOLD ：锁定水平读数。F3 HSET ：设置任意大小的水平读数。F4 P1↓： 进入第 2 页。第 2 页F1 TILT ：设置倾斜改正开关。F2 REP ： 复测法。F3 V% ： 竖直角用百分数显示。F4 P2↓： 进入第 3 页。第 3 页F1 H-BZ：仪器每转动水平角 90°时，是否要蜂鸣声。F2 R/L ：右向水平读数 HR/左向水平...
