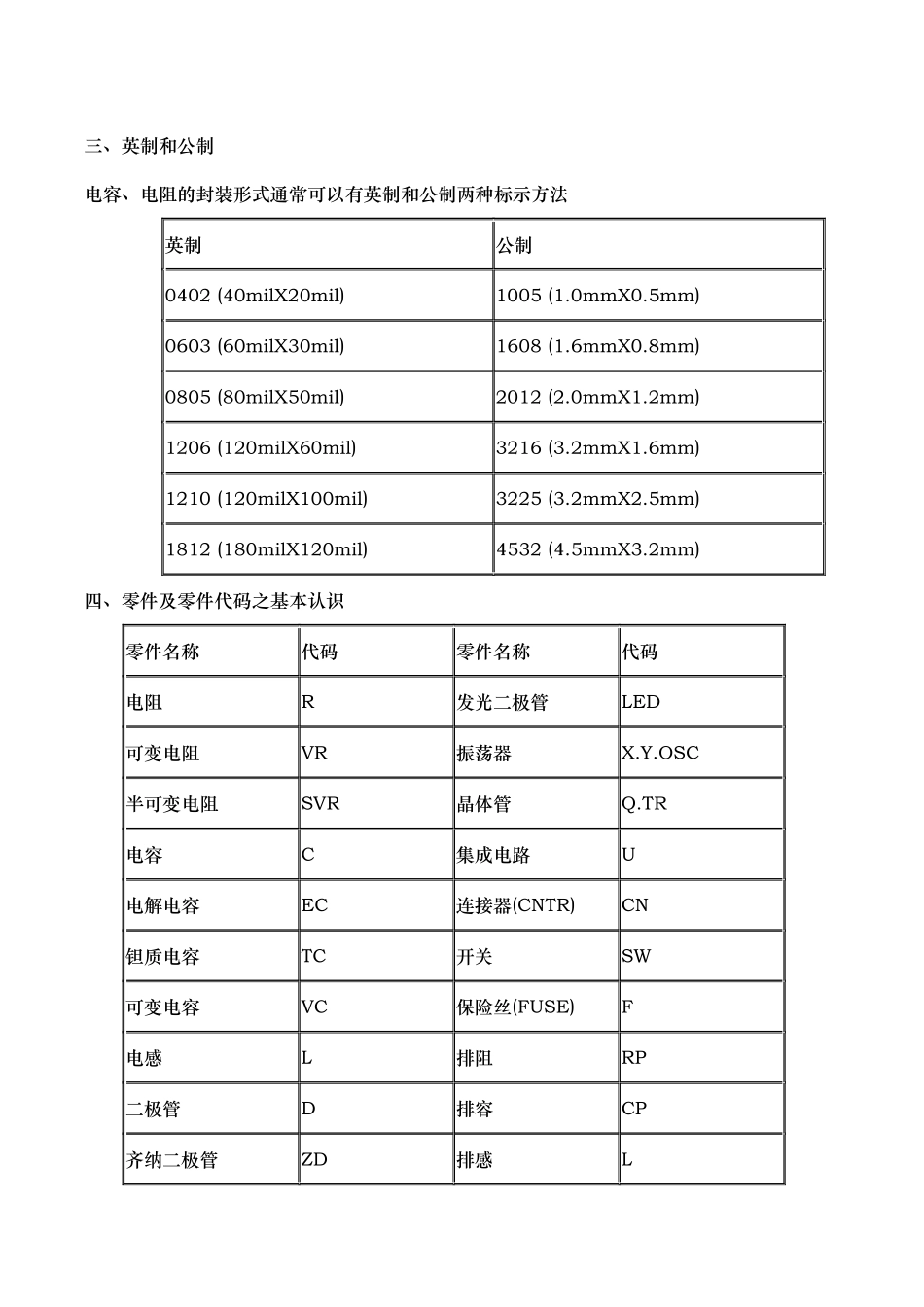

SMT 物料基础知识培训一、按功能分类1. 连接件(Interconnect)：提供机械与电气连接/断开，由连接插头和插座组成，将电缆、支架、机箱或其它 PCB 与 PCB 连接起来；可是与板的实际连接必须是通过表面贴装型接触。 2. 有源电子元件(Active)：在模拟或数字电路中，可以自己控制电压和电流，以产生增益或开关作用，即对施加信号有反应，可以改变自己的基本特性。 3. 无源电子元件(Inactive)：当施以电信号时不改变本身特性，即提供简单的、可重复的反应。 4. 异型电子元件(Odd-form)：其几何形状因素是奇特的，但不必是独特的。因此必须用手工贴装，其外壳(与其基本功能成对比)形状是不标准的，例如：许多变压器、混合电路结构、风扇、机械开关块，等。 二、按封装外形形状/尺寸分类Chip:片电阻, 电容等, 尺寸规格: 0201, 0402, 0603, 0805, 1206, 1210, 2010, 等.. 钽电容, 尺寸规格: TANA,TANB,TANC,TAND..SOT:晶体管,SOT23, SOT143, SOT89 等..Melf:圆柱形元件, 二极管, 电阻等….SOIC:集成电路, 尺寸规格: SOIC08, 14, 16, 18, 20, 24, 28, 32….QFP:密脚距集成电路….PLCC:集成电路, PLCC20, 28, 32, 44, 52, 68, 84….BGA:球栅列阵包装集成电路, 列阵间距规格: 1.27, 1.00, 0.80….CSP:集成电路, 元件边长不超过里面芯片边长的 1.2 倍, 列阵间距<0.50 的 µBGA….三、英制和公制电容、电阻的封装形式通常可以有英制和公制两种标示方法英制公制0402 (40milX20mil)1005 (1.0mmX0.5mm)0603 (60milX30mil)1608 (1.6mmX0.8mm)0805 (80milX50mil)2012 (2.0mmX1.2mm)1206 (120milX60mil)3216 (3.2mmX1.6mm)1210 (120milX100mil)3225 (3.2mmX2.5mm)1812 (180milX120mil)4532 (4.5mmX3.2mm)四、零件及零件代码之基本认识 零件名称代码零件名称代码电阻R发光二极管LED可变电阻VR振荡器X.Y.OSC半可变电阻SVR晶体管Q.TR电容C集成电路U电解电容EC连接器(CNTR)CN钽质电容TC开关SW可变电容VC保险丝(FUSE)F电感L排阻RP二极管D排容CP齐纳二极管ZD排感L五、电阻电阻在电路中用“R”加数字表示，如：R1 表示编号为 1 的电阻。电阻在电路中的主要作用为：分流、限流、分压、偏置等。1、 参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是： 1 兆欧=1000 千欧=1000000 欧 1M=1000K=10000002、电阻器： 导体对电流的阻碍作用称为电阻，用字母“...
