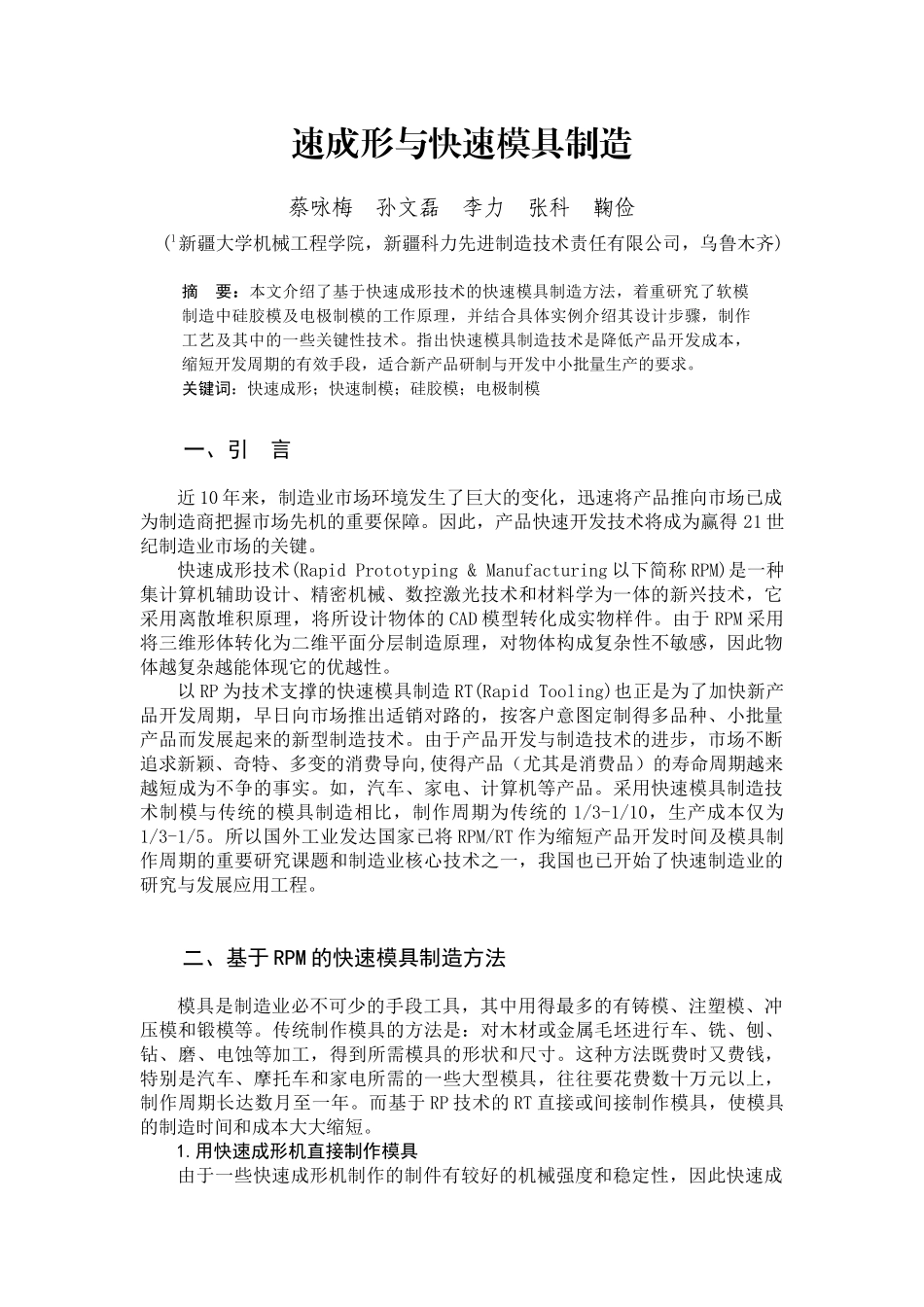

速成形与快速模具制造蔡咏梅 孙文磊 李力 张科 鞠俭(1新疆大学机械工程学院，新疆科力先进制造技术责任有限公司，乌鲁木齐) 摘 要：本文介绍了基于快速成形技术的快速模具制造方法，着重研究了软模制造中硅胶模及电极制模的工作原理，并结合具体实例介绍其设计步骤，制作工艺及其中的一些关键性技术。指出快速模具制造技术是降低产品开发成本，缩短开发周期的有效手段，适合新产品研制与开发中小批量生产的要求。关键词：快速成形；快速制模；硅胶模；电极制模一、引 言近 10 年来，制造业市场环境发生了巨大的变化，迅速将产品推向市场已成为制造商把握市场先机的重要保障。因此，产品快速开发技术将成为赢得 21 世纪制造业市场的关键。快速成形技术(Rapid Prototyping & Manufacturing 以下简称 RPM)是一种集计算机辅助设计、精密机械、数控激光技术和材料学为一体的新兴技术，它采用离散堆积原理，将所设计物体的 CAD 模型转化成实物样件。由于 RPM 采用将三维形体转化为二维平面分层制造原理，对物体构成复杂性不敏感，因此物体越复杂越能体现它的优越性。以 RP 为技术支撑的快速模具制造 RT(Rapid Tooling)也正是为了加快新产品开发周期，早日向市场推出适销对路的，按客户意图定制得多品种、小批量产品而发展起来的新型制造技术。由于产品开发与制造技术的进步，市场不断追求新颖、奇特、多变的消费导向,使得产品（尤其是消费品）的寿命周期越来越短成为不争的事实。如，汽车、家电、计算机等产品。采用快速模具制造技术制模与传统的模具制造相比，制作周期为传统的 1/3-1/10，生产成本仅为1/3-1/5。所以国外工业发达国家已将 RPM/RT 作为缩短产品开发时间及模具制作周期的重要研究课题和制造业核心技术之一，我国也已开始了快速制造业的研究与发展应用工程。二、基于 RPM 的快速模具制造方法模具是制造业必不可少的手段工具，其中用得最多的有铸模、注塑模、冲压模和锻模等。传统制作模具的方法是：对木材或金属毛坯进行车、铣、刨、钻、磨、电蚀等加工，得到所需模具的形状和尺寸。这种方法既费时又费钱，特别是汽车、摩托车和家电所需的一些大型模具，往往要花费数十万元以上，制作周期长达数月至一年。而基于 RP 技术的 RT 直接或间接制作模具，使模具的制造时间和成本大大缩短。1.用快速成形机直接制作模具由于一些快速成形机制作的制件有较好的机械强度和稳定性，因此快速成CAD 三维造型软件STL 文...
