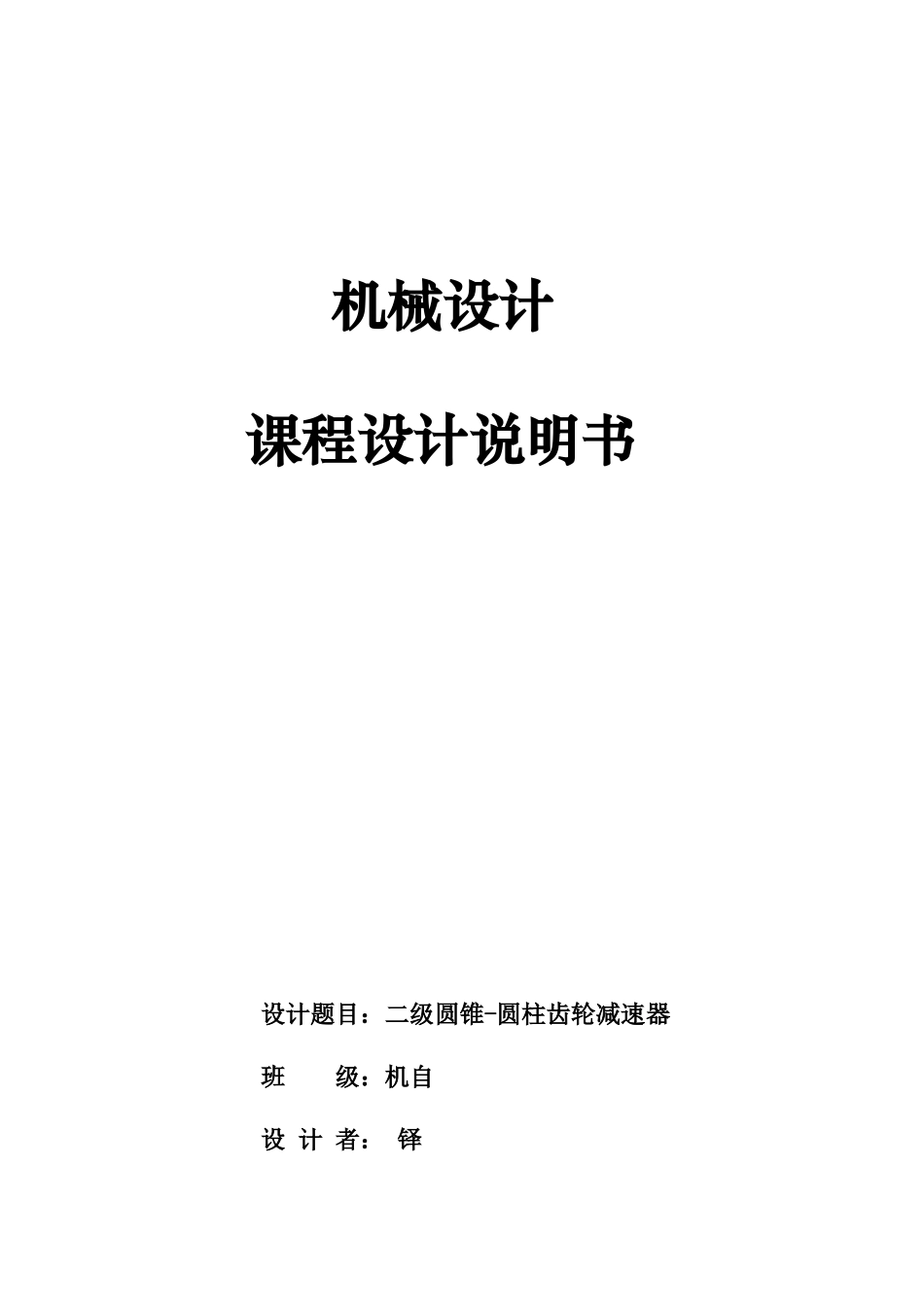

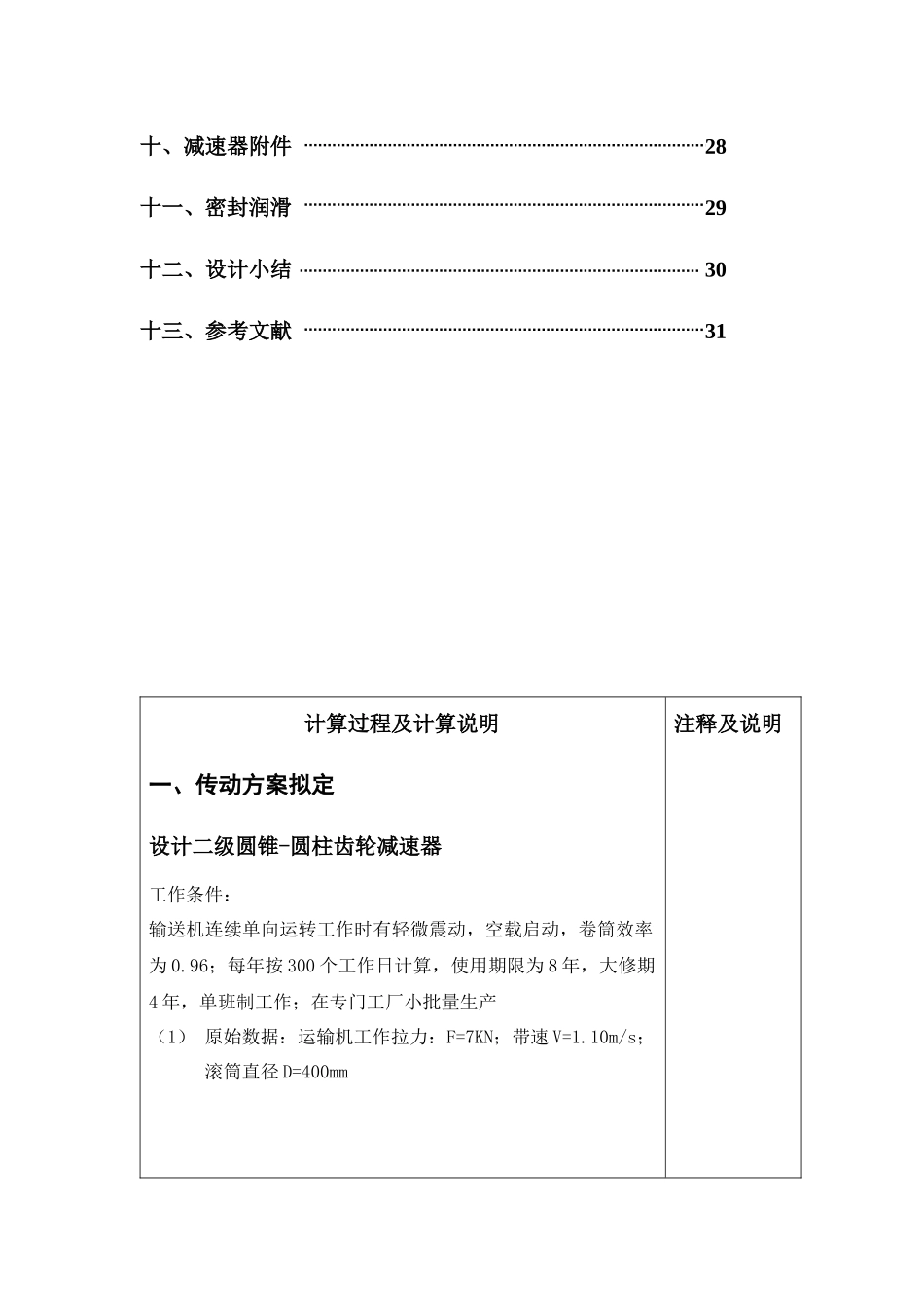

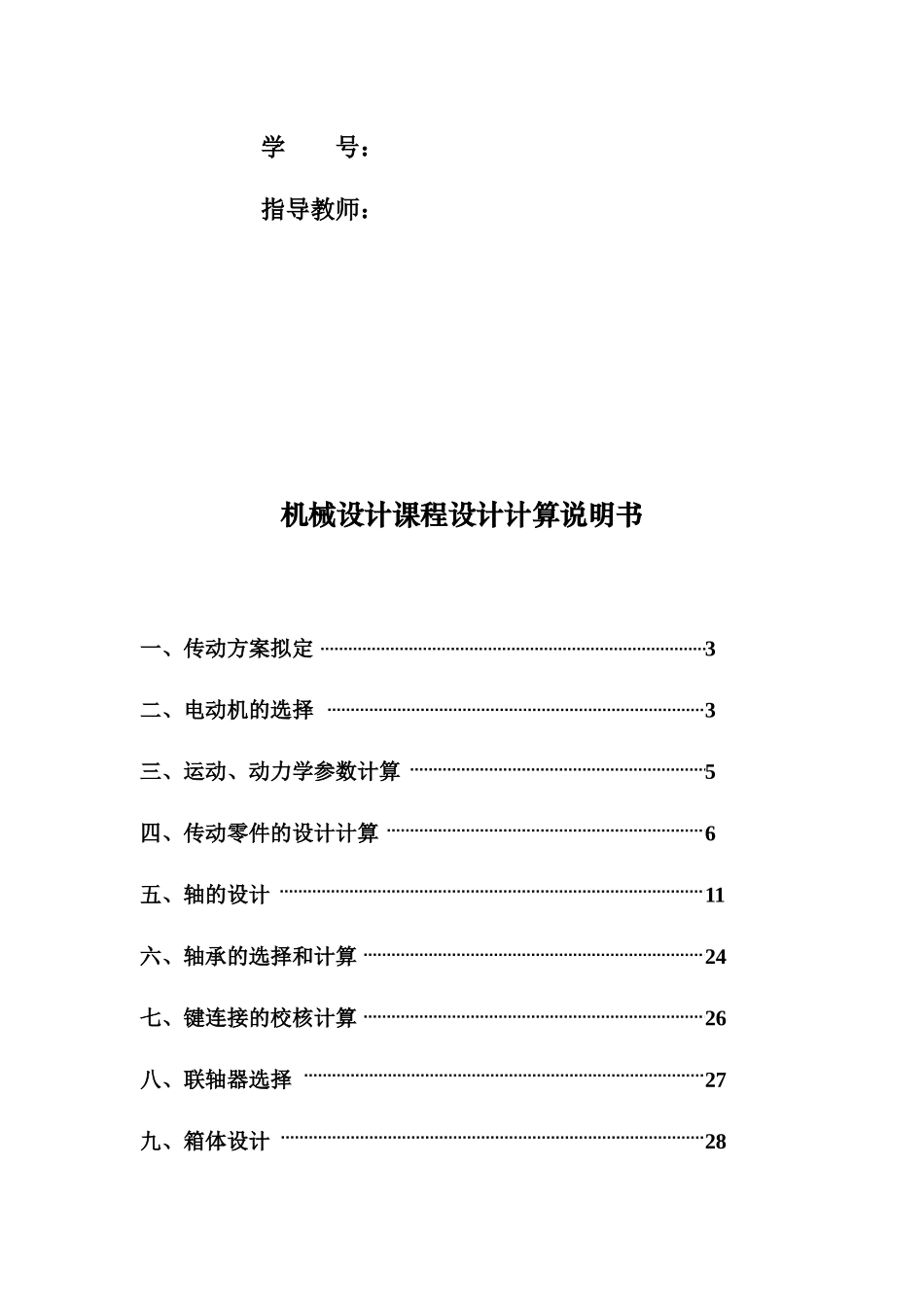

机械设计课程设计说明书设计题目：二级圆锥-圆柱齿轮减速器班 级：机自设 计 者： 铎 学 号： 指导教师：机械设计课程设计计算说明书一、传动方案拟定 3二、电动机的选择 3三、运动、动力学参数计算 5四、传动零件的设计计算 6五、轴的设计 11六、轴承的选择和计算 24七、键连接的校核计算 26 八、联轴器选择 27九、箱体设计 28十、减速器附件 28十一、密封润滑 29十二、设计小结 30十三、参考文献 31计算过程及计算说明一、传动方案拟定设计二级圆锥-圆柱齿轮减速器工作条件：输送机连续单向运转工作时有轻微震动，空载启动，卷筒效率为 0.96；每年按 300 个工作日计算，使用期限为 8 年，大修期4 年，单班制工作；在专门工厂小批量生产（1） 原始数据：运输机工作拉力：F=7KN；带速 V=1.10m/s；滚筒直径 D=400mm注释及说明二、电动机选择1、电动机类型的选择： Y 系列三相异步电动机2、电动机功率选择：（1）工作机所需功率：PW =Tn/9550,因为，把数据带入式子中得 n=68.97r/min,所以PW =1800*68.97/9550=13.00kW(2)1）传动装置的总效率：η 总=η 滚筒×η4 轴承×η 圆柱齿轮×η2联轴器×η 圆锥齿轮 =0.96×0.994×0.98×0.992×0.97=0.862)电动机的输出功率：Pd= PW /η 总=13.00/0.86=15.13kWF=7KN V=1.10m/sD=400mmPW =13.00kWη 总=0.86 Pd=15.13kW3、确定电动机转速：计算工作机轴工作转速：nw=60×1000V/πD=60×1000×1.30/π×360=68.97r/min 按表 14-2 推荐的传动比范围，取圆柱齿轮和圆锥齿轮传动的一级减速器传动比范围分别为 2~3 和 3~5，则总传动比范围为I’d=6~15。故电动机转速的可选范围为nd=I’d×nw=（6~15）×68.97=413.8~1034.6r/min符合这一范围的同步转速有 750 和 1000r/min。4、确定电动机型号由上可见，电动机同步转速可选 750 和 1000r/min,可得到两种不同的传动比方案方案电动机型号额定功率Ped /kW电 动 机 转速电动机重量 /kg传动装置的传动比同步转速满载转速传动比圆锥传动比圆柱传动比1Y200L1-618.51000970220143.542Y225S-818.575073026610.62.663.99综合各方面因素选择第一种方案，即选电动机型号为Y225S-8 机。电动机的主要参数见下表nw=68.97r/min电动机型号Y200L1—6型号额 定 功率/kW满载转速nm(r/min)中心高mm轴伸尺寸Y225S-818.573022560*140三、运动参数及动力参数计算计算总传动比及分配各级的传动比1、总传动比：i=nm/nw=7...
