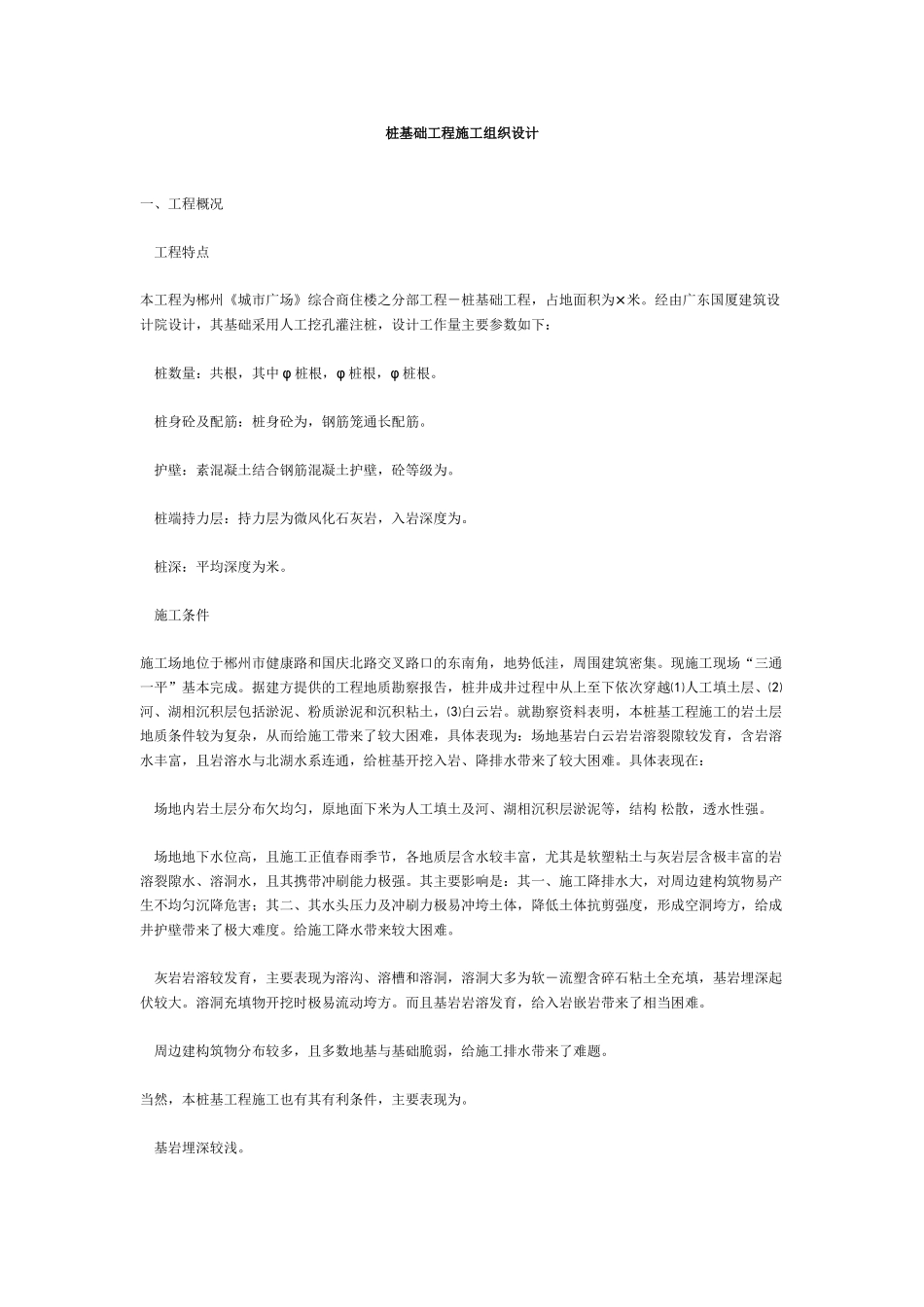

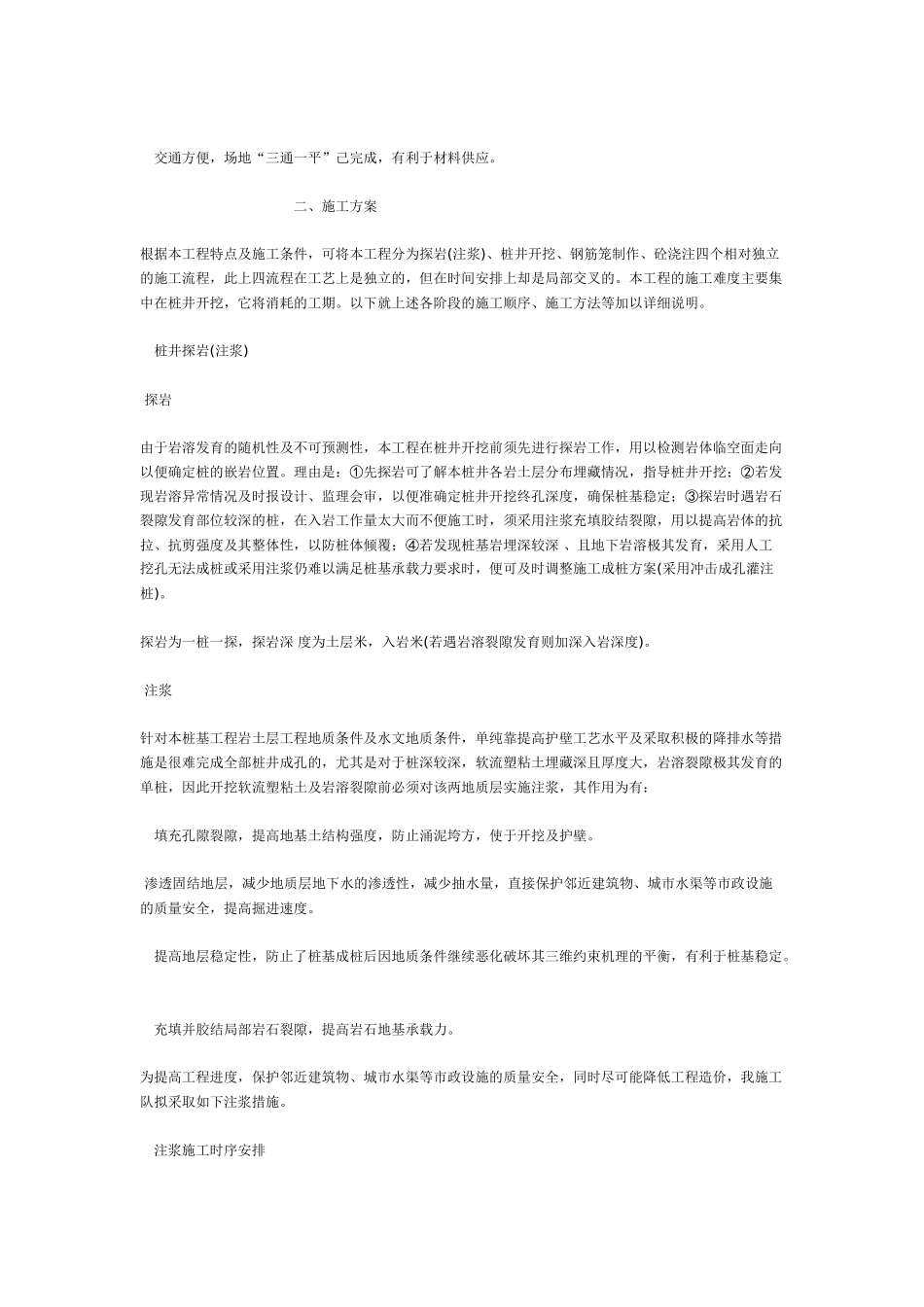

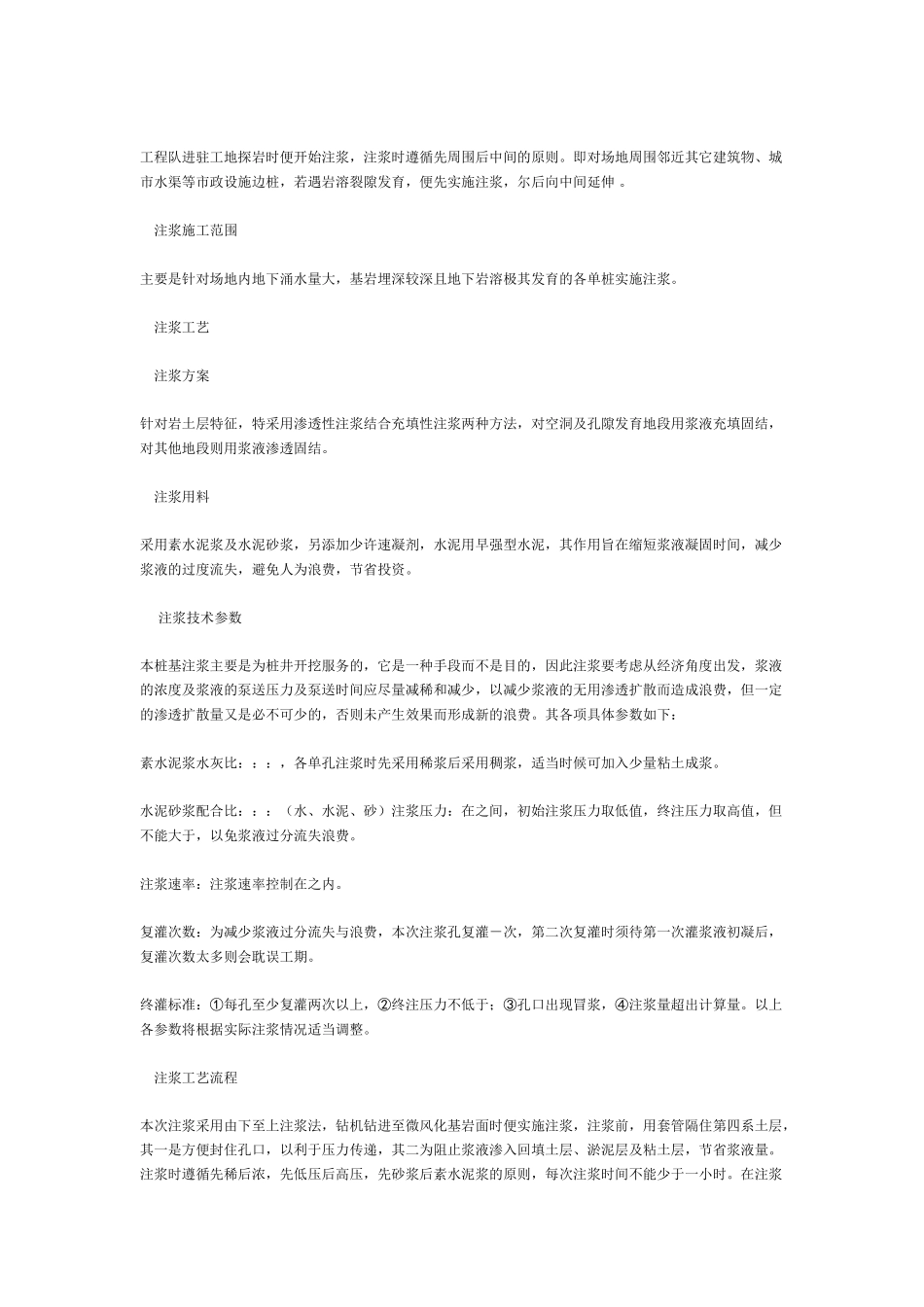

桩基础工程施工组织设计 一、工程概况 工程特点 本工程为郴州《城市广场》综合商住楼之分部工程-桩基础工程,占地面积为×米。经由广东国厦建筑设计院设计,其基础采用人工挖孔灌注桩,设计工作量主要参数如下: 桩数量:共根,其中 φ 桩根,φ 桩根,φ 桩根。 桩身砼及配筋:桩身砼为,钢筋笼通长配筋。 护壁:素混凝土结合钢筋混凝土护壁,砼等级为。 桩端持力层:持力层为微风化石灰岩,入岩深度为。 桩深:平均深度为米。 施工条件 施工场地位于郴州市健康路和国庆北路交叉路口的东南角,地势低洼,周围建筑密集。现施工现场“三通一平”基本完成。据建方提供的工程地质勘察报告,桩井成井过程中从上至下依次穿越⑴人工填土层、⑵河、湖相沉积层包括淤泥、粉质淤泥和沉积粘土,⑶白云岩。就勘察资料表明,本桩基工程施工的岩土层地质条件较为复杂,从而给施工带来了较大困难,具体表现为:场地基岩白云岩岩溶裂隙较发育,含岩溶水丰富,且岩溶水与北湖水系连通,给桩基开挖入岩、降排水带来了较大困难。具体表现在: 场地内岩土层分布欠均匀,原地面下米为人工填土及河、湖相沉积层淤泥等,结构 松散,透水性强。 场地地下水位高,且施工正值春雨季节,各地质层含水较丰富,尤其是软塑粘土与灰岩层含极丰富的岩溶裂隙水、溶洞水,且其携带冲刷能力极强。其主要影响是:其一、施工降排水大,对周边建构筑物易产生不均匀沉降危害;其二、其水头压力及冲刷力极易冲垮土体,降低土体抗剪强度,形成空洞垮方,给成井护壁带来了极大难度。给施工降水带来较大困难。 灰岩岩溶较发育,主要表现为溶沟、溶槽和溶洞,溶洞大多为软-流塑含碎石粘土全充填,基岩埋深起伏较大。溶洞充填物开挖时极易流动垮方。而且基岩岩溶发育,给入岩嵌岩带来了相当困难。 周边建构筑物分布较多,且多数地基与基础脆弱,给施工排水带来了难题。 当然,本桩基工程施工也有其有利条件,主要表现为。 基岩埋深较浅。 交通方便,场地“三通一平”己完成,有利于材料供应。 二、施工方案 根据本工程特点及施工条件,可将本工程分为探岩(注浆)、桩井开挖、钢筋笼制作、砼浇注四个相对独立的施工流程,此上四流程在工艺上是独立的,但在时间安排上却是局部交叉的。本工程的施工难度主要集中在桩井开挖,它将消耗的工期。以下就上述各阶段的施工顺序、施工方法等加以详细说明。 桩井探岩(注浆) 探岩 由于岩溶发育的随机性及不可预测性,本工程在桩...
