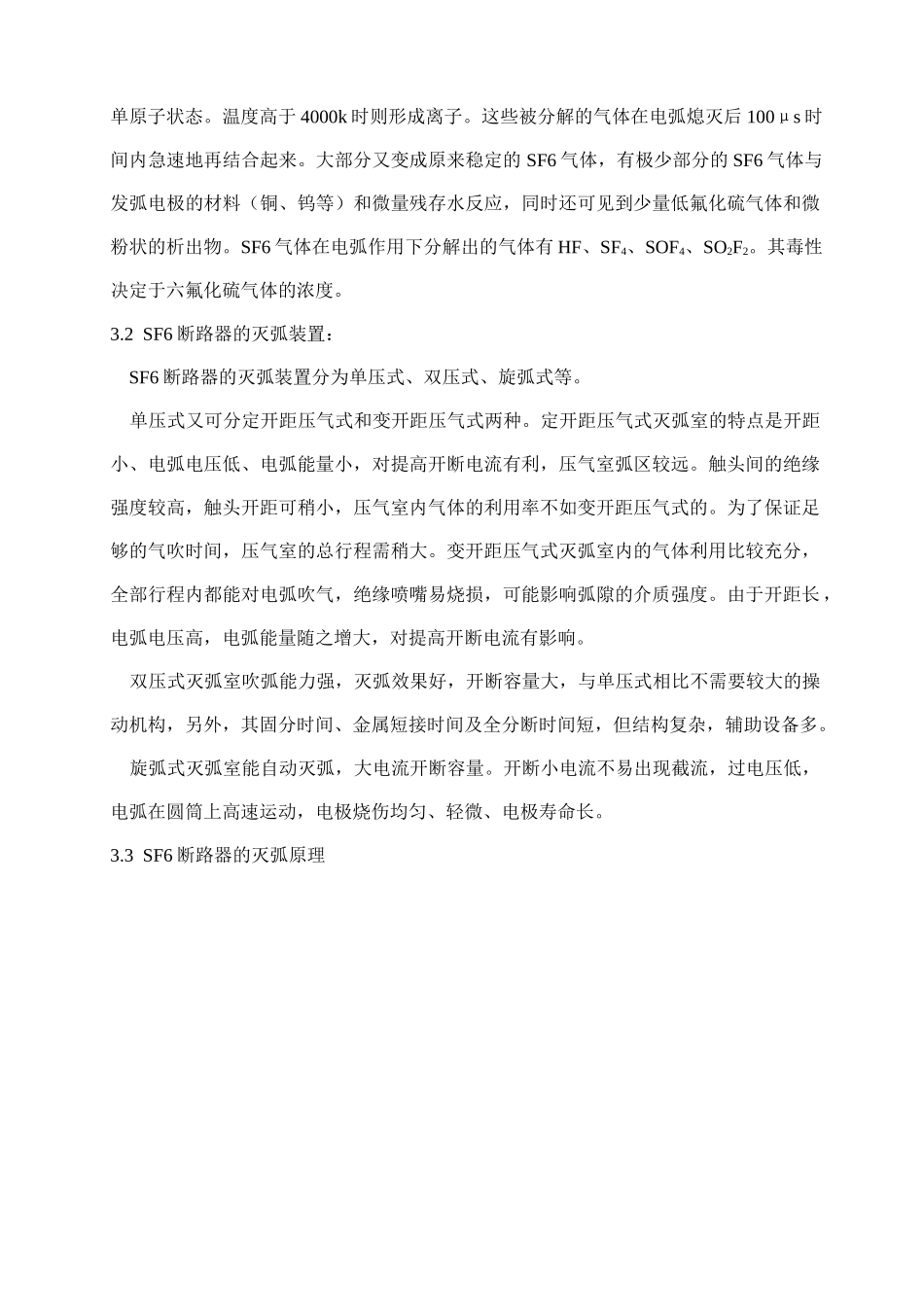

福建省沙县XX水电有限公司企业标准-SF6断路器检修工艺规程(doc 22)_第2页
2/22

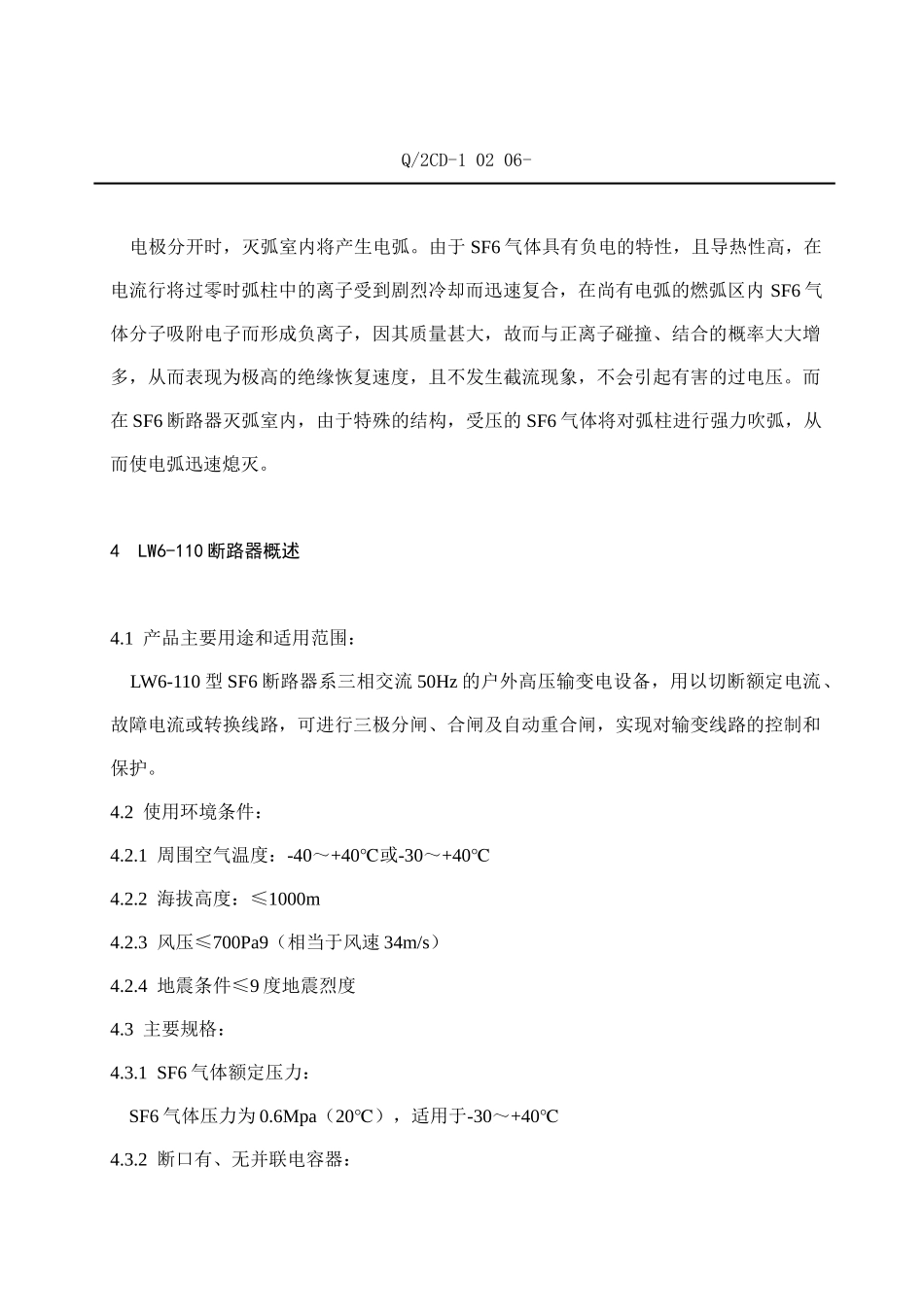

福建省沙县XX水电有限公司企业标准-SF6断路器检修工艺规程(doc 22)_第3页
3/22
福建省沙县城关水电有限公司企业标准SF6 断路器检修工艺规程 Q/2CD-1 02 06-1 主题内容与适用范围1.1 本规程规定了 LW6-110 型 SF6 断路器安装、调整、维护保养等方面的要求。1.2 本标准适用我公司 SF6 断路器。2 引用标准2.1 我公司 SF6 断路器使用说明书2.2 其他有关断路器检修手册3 SF6 断路器概述 利用 SF6 气体作为灭弧介质的断路器称为 SF6 断路器3.1 SF6 气体无毒、不可燃、无嗅、无味,具有良好的绝缘性能,在均匀电场下正常气压的 SF6 气体绝缘强度约为空气的 3 倍。当压力加到 3×105Pa 时,其绝缘强度和变压器油接近。SF6 气体还具有很强的灭弧能力,SF6 气体的灭弧能力比空气高 100 倍,利用高压 SF6 气体对弧柱进行强力吹弧时,灭弧能力更好。 SF6 气体在电弧作用下的分解:在电弧作用下(4000k),SF6 气体的大部分 S 和 F 已处于单原子状态。温度高于 4000k 时则形成离子。这些被分解的气体在电弧熄灭后 100μs 时间内急速地再结合起来。大部分又变成原来稳定的 SF6 气体,有极少部分的 SF6 气体与发弧电极的材料(铜、钨等)和微量残存水反应,同时还可见到少量低氟化硫气体和微粉状的析出物。SF6 气体在电弧作用下分解出的气体有 HF、SF4、SOF4、SO2F2。其毒性决定于六氟化硫气体的浓度。3.2 SF6 断路器的灭弧装置: SF6 断路器的灭弧装置分为单压式、双压式、旋弧式等。 单压式又可分定开距压气式和变开距压气式两种。定开距压气式灭弧室的特点是开距小、电弧电压低、电弧能量小,对提高开断电流有利,压气室弧区较远。触头间的绝缘强度较高,触头开距可稍小,压气室内气体的利用率不如变开距压气式的。为了保证足够的气吹时间,压气室的总行程需稍大。变开距压气式灭弧室内的气体利用比较充分,全部行程内都能对电弧吹气,绝缘喷嘴易烧损,可能影响弧隙的介质强度。由于开距长 ,电弧电压高,电弧能量随之增大,对提高开断电流有影响。 双压式灭弧室吹弧能力强,灭弧效果好,开断容量大,与单压式相比不需要较大的操动机构,另外,其固分时间、金属短接时间及全分断时间短,但结构复杂,辅助设备多。 旋弧式灭弧室能自动灭弧,大电流开断容量。开断小电流不易出现截流,过电压低,电弧在圆筒上高速运动,电极烧伤均匀、轻微、电极寿命长。3.3 SF6 断路器的灭弧原理Q/2CD-1 02 06- 电极分开时,灭弧室内将产生电弧。由于 SF6 气体具有负电的特性,且导热性...
