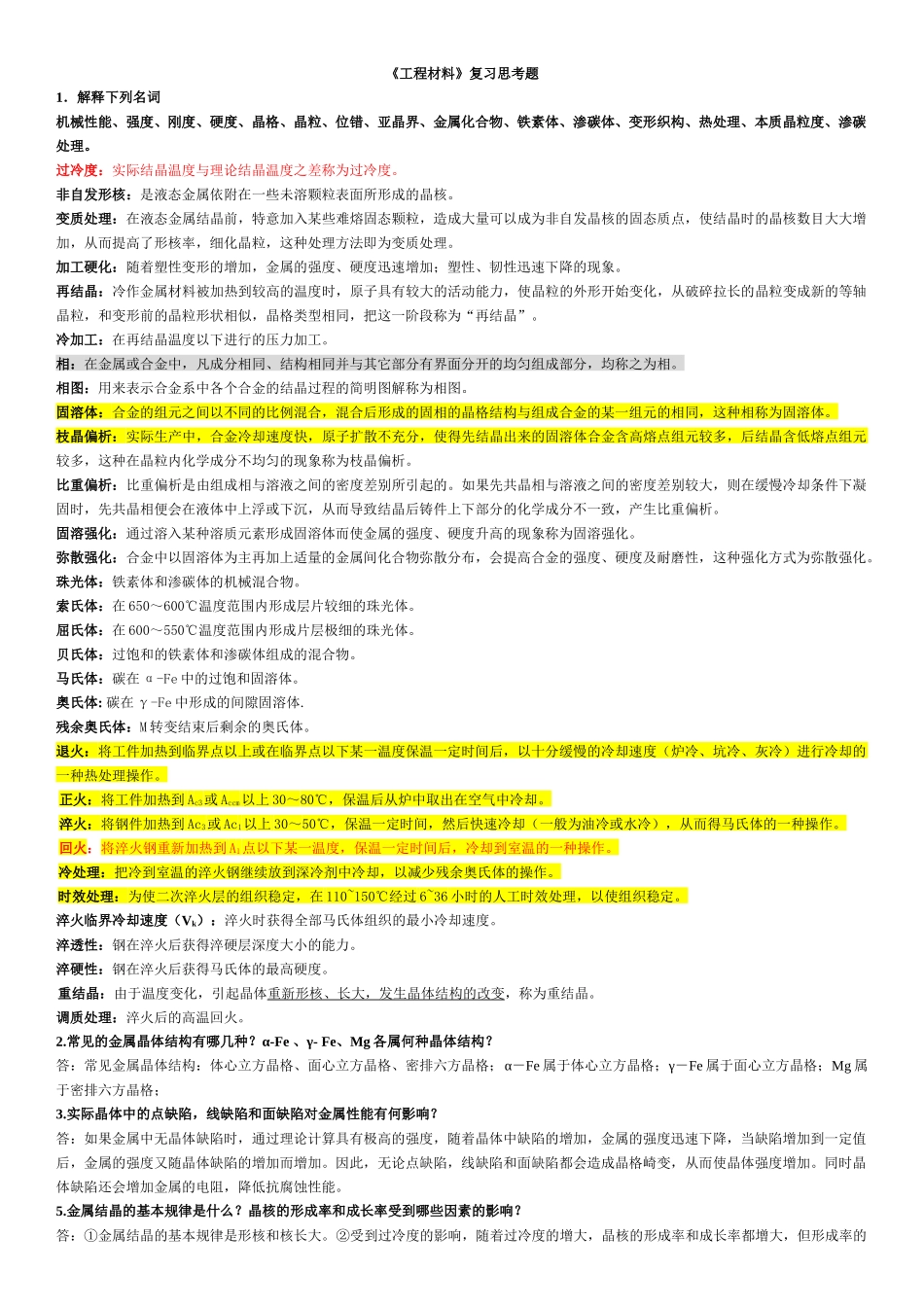

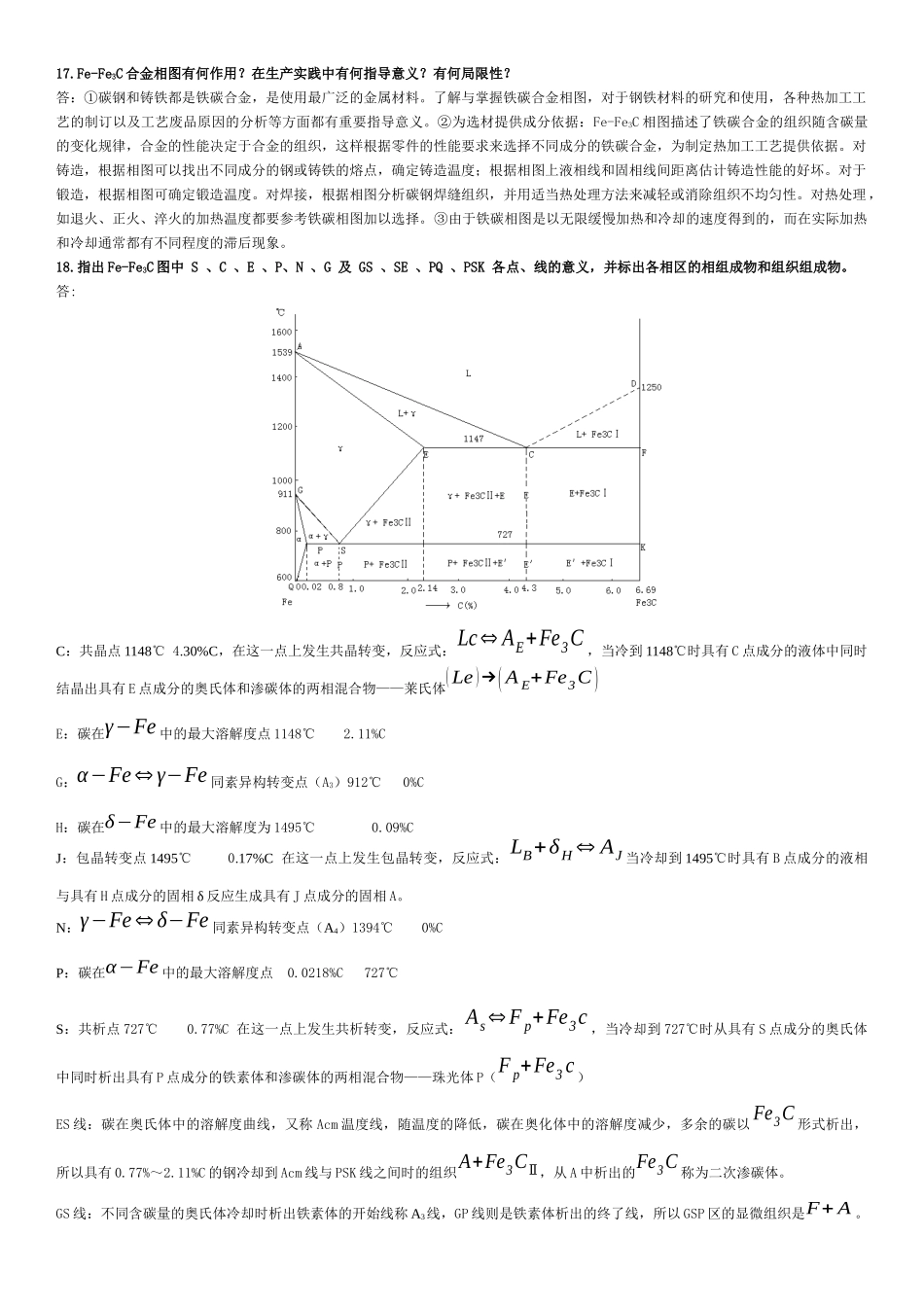

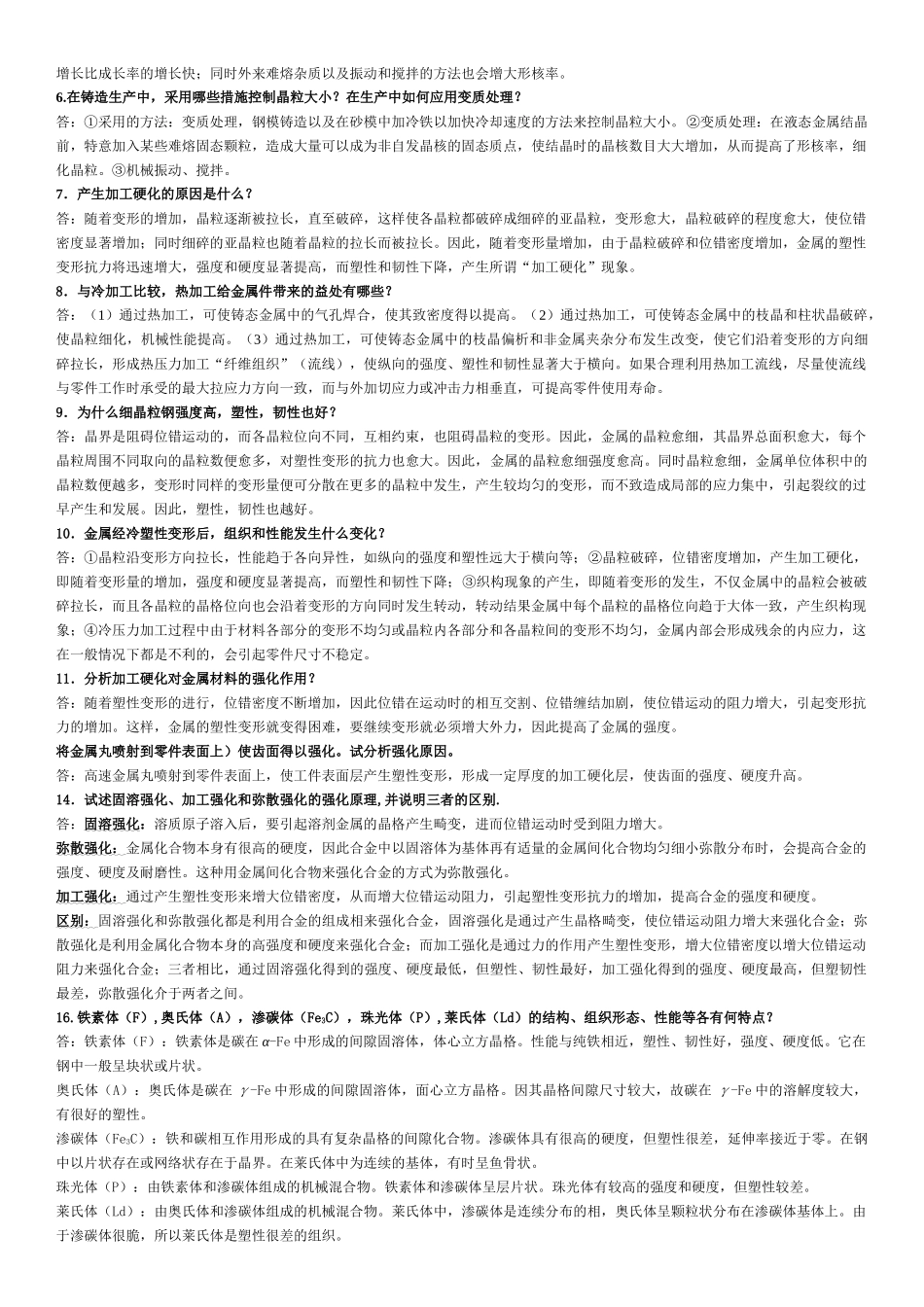

《工程材料》复习思考题1．解释下列名词机械性能、强度、刚度、硬度、晶格、晶粒、位错、亚晶界、金属化合物、铁素体、渗碳体、变形织构、热处理、本质晶粒度、渗碳处理。过冷度：实际结晶温度与理论结晶温度之差称为过冷度。非自发形核：是液态金属依附在一些未溶颗粒表面所形成的晶核。变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒，这种处理方法即为变质处理。加工硬化：随着塑性变形的增加，金属的强度、硬度迅速增加；塑性、韧性迅速下降的现象。再结晶：冷作金属材料被加热到较高的温度时，原子具有较大的活动能力，使晶粒的外形开始变化，从破碎拉长的晶粒变成新的等轴晶粒，和变形前的晶粒形状相似，晶格类型相同，把这一阶段称为“再结晶”。冷加工：在再结晶温度以下进行的压力加工。相：在金属或合金中，凡成分相同、结构相同并与其它部分有界面分开的均匀组成部分，均称之为相。相图：用来表示合金系中各个合金的结晶过程的简明图解称为相图。固溶体：合金的组元之间以不同的比例混合，混合后形成的固相的晶格结构与组成合金的某一组元的相同，这种相称为固溶体。枝晶偏析：实际生产中，合金冷却速度快，原子扩散不充分，使得先结晶出来的固溶体合金含高熔点组元较多，后结晶含低熔点组元较多，这种在晶粒内化学成分不均匀的现象称为枝晶偏析。比重偏析：比重偏析是由组成相与溶液之间的密度差别所引起的。如果先共晶相与溶液之间的密度差别较大，则在缓慢冷却条件下凝固时，先共晶相便会在液体中上浮或下沉，从而导致结晶后铸件上下部分的化学成分不一致，产生比重偏析。固溶强化：通过溶入某种溶质元素形成固溶体而使金属的强度、硬度升高的现象称为固溶强化。弥散强化：合金中以固溶体为主再加上适量的金属间化合物弥散分布，会提高合金的强度、硬度及耐磨性，这种强化方式为弥散强化。珠光体：铁素体和渗碳体的机械混合物。索氏体：在 650～600℃温度范围内形成层片较细的珠光体。屈氏体：在 600～550℃温度范围内形成片层极细的珠光体。贝氏体：过饱和的铁素体和渗碳体组成的混合物。马氏体：碳在 α-Fe 中的过饱和固溶体。奥氏体: 碳在 γ-Fe 中形成的间隙固溶体.残余奥氏体：M 转变结束后剩余的奥氏体。退火：将工件加热到临界点以上或在临界点以下某一温度保温一定时间后，以十分缓慢的冷却速度（炉冷、坑...
