电气相关资料大全VIP免费

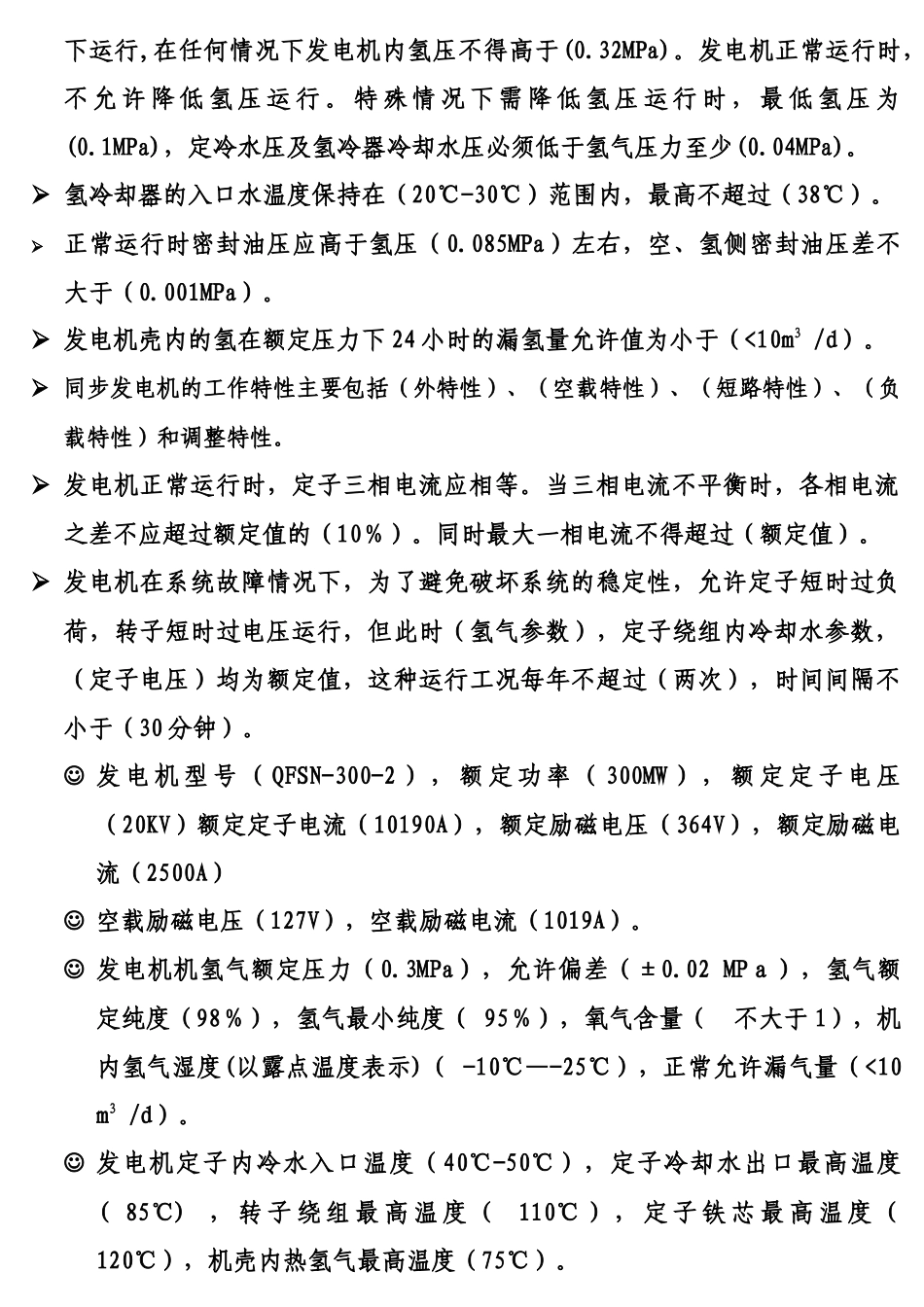

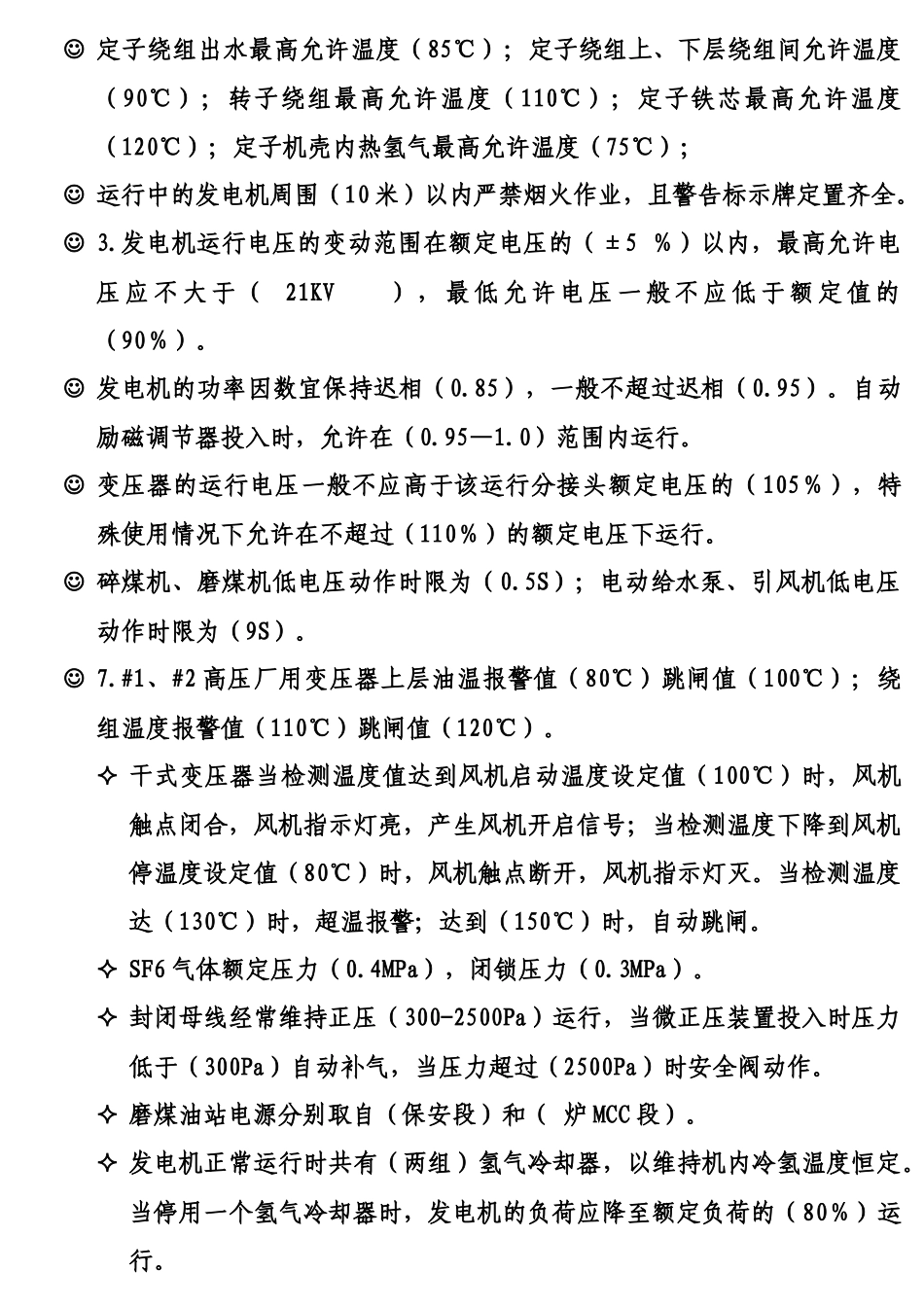

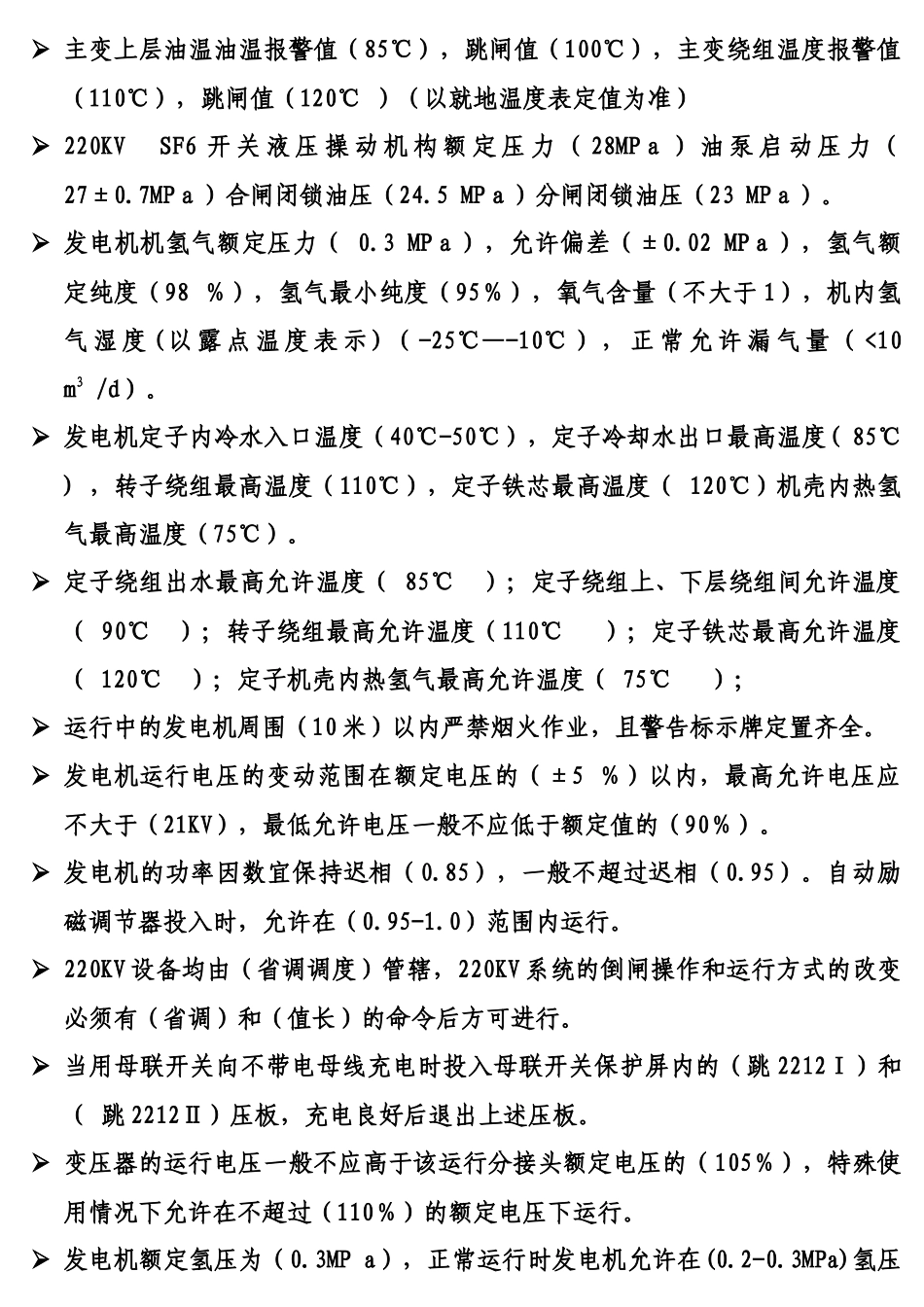

 主变上层油温油温报警值（85℃），跳闸值（100℃），主变绕组温度报警值（110℃），跳闸值（120℃ ）（以就地温度表定值为准） 220KV SF6 开 关 液 压 操 动 机 构 额 定 压 力 （ 28MPа ） 油 泵 启 动 压 力 （ 27±0.7MPа）合闸闭锁油压（24.5 MPа）分闸闭锁油压（23 MPа）。 发电机机氢气额定压力（ 0.3 MPа），允许偏差（±0.02 MPа），氢气额定纯度（98 ％），氢气最小纯度（95％），氧气含量（不大于 1），机内氢气 湿 度 ( 以 露 点 温 度 表 示 ) （ -25℃—-10℃ ） ， 正 常 允 许 漏 气 量 （ <10 m3 /d）。 发电机定子内冷水入口温度（40℃-50℃），定子冷却水出口最高温度( 85℃ ) ，转子绕组最高温度（110℃），定子铁芯最高温度（ 120℃）机壳内热氢气最高温度（75℃）。 定子绕组出水最高允许温度（ 85℃ ）；定子绕组上、下层绕组间允许温度（ 90℃ ）；转子绕组最高允许温度（110℃ ）；定子铁芯最高允许温度（ 120℃ ）；定子机壳内热氢气最高允许温度（ 75℃ ）； 运行中的发电机周围（10 米）以内严禁烟火作业，且警告标示牌定置齐全。 发电机运行电压的变动范围在额定电压的（±5 ％）以内，最高允许电压应不大于（21KV），最低允许电压一般不应低于额定值的（90％）。 发电机的功率因数宜保持迟相（0.85），一般不超过迟相（0.95）。自动励磁调节器投入时，允许在（0.95-1.0）范围内运行。 220KV 设备均由（省调调度）管辖，220KV 系统的倒闸操作和运行方式的改变必须有（省调）和（值长）的命令后方可进行。 当用母联开关向不带电母线充电时投入母联开关保护屏内的（跳 2212Ⅰ）和（ 跳 2212Ⅱ）压板，充电良好后退出上述压板。 变压器的运行电压一般不应高于该运行分接头额定电压的（105％），特殊使用情况下允许在不超过（110％）的额定电压下运行。 发电机额定氢压为（0.3MP a），正常运行时发电机允许在(0.2-0.3MPa)氢压下运行,在任何情况下发电机内氢压不得高于(0.32MPa)。发电机正常运行时，不 允 许 降 低 氢 压 运 行 。 特 殊 情 况 下 需 降 低 氢 压 运 行 时 ， 最 低 氢 压 为(0.1MPa)，定冷水压及氢冷器冷却水压必须低于氢气压力至少(0.04MPa)。 氢冷却器的入口水温度保持在（20℃-30℃）范围内，最高不超过（38℃）。 正常运行时密封油压...
