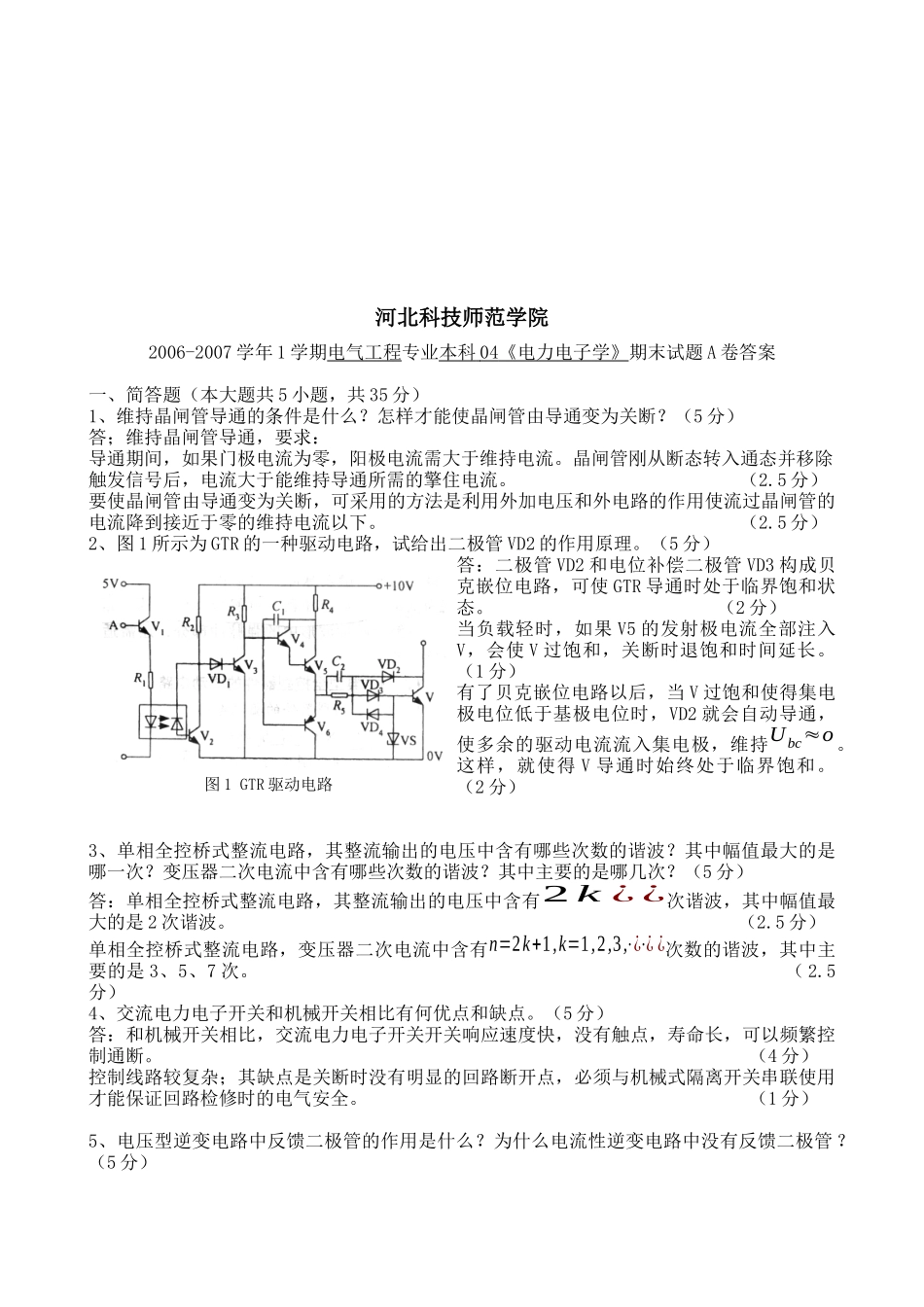

河北科技师范学院2006-2007 学年 1 学期电气工程专业本科 04 《电力电子学》 期末试题 A 卷答案一、简答题（本大题共 5 小题，共 35 分）1、维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？（5 分）答；维持晶闸管导通，要求：导通期间，如果门极电流为零，阳极电流需大于维持电流。晶闸管刚从断态转入通态并移除触发信号后，电流大于能维持导通所需的擎住电流。 （2.5 分）要使晶闸管由导通变为关断，可采用的方法是利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的维持电流以下。 （2.5 分）2、图 1 所示为 GTR 的一种驱动电路，试给出二极管 VD2 的作用原理。（5 分）答：二极管 VD2 和电位补偿二极管 VD3 构成贝克嵌位电路，可使 GTR 导通时处于临界饱和状态。 （2 分）当负载轻时，如果 V5 的发射极电流全部注入V，会使 V 过饱和，关断时退饱和时间延长。（1 分）有了贝克嵌位电路以后，当 V 过饱和使得集电极电位低于基极电位时，VD2 就会自动导通，使多余的驱动电流流入集电极，维持Ubc≈o。这样，就使得 V 导通时始终处于临界饱和。（2 分）3、单相全控桥式整流电路，其整流输出的电压中含有哪些次数的谐波？其中幅值最大的是哪一次？变压器二次电流中含有哪些次数的谐波？其中主要的是哪几次？（5 分）答：单相全控桥式整流电路，其整流输出的电压中含有2 k ¿ ¿次谐波，其中幅值最大的是 2 次谐波。 （2.5 分）单相全控桥式整流电路，变压器二次电流中含有n=2k+1,k=1,2,3,⋅¿⋅¿ ¿次数的谐波，其中主要的是 3、5、7 次。 （ 2.5分）4、交流电力电子开关和机械开关相比有何优点和缺点。（5 分）答：和机械开关相比，交流电力电子开关开关响应速度快，没有触点，寿命长，可以频繁控制通断。 （4 分）控制线路较复杂；其缺点是关断时没有明显的回路断开点，必须与机械式隔离开关串联使用才能保证回路检修时的电气安全。 （1 分）5、电压型逆变电路中反馈二极管的作用是什么？为什么电流性逆变电路中没有反馈二极管 ？（5 分）图 1 GTR 驱动电路 答：电压型逆变电路当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功的作用，为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联反馈二极管。（2.5 分）电流型逆变电路当交流侧为阻感负载时需要提供无功功率，直流侧电感起缓冲无功能量的作用，因为反馈无功能量时...
