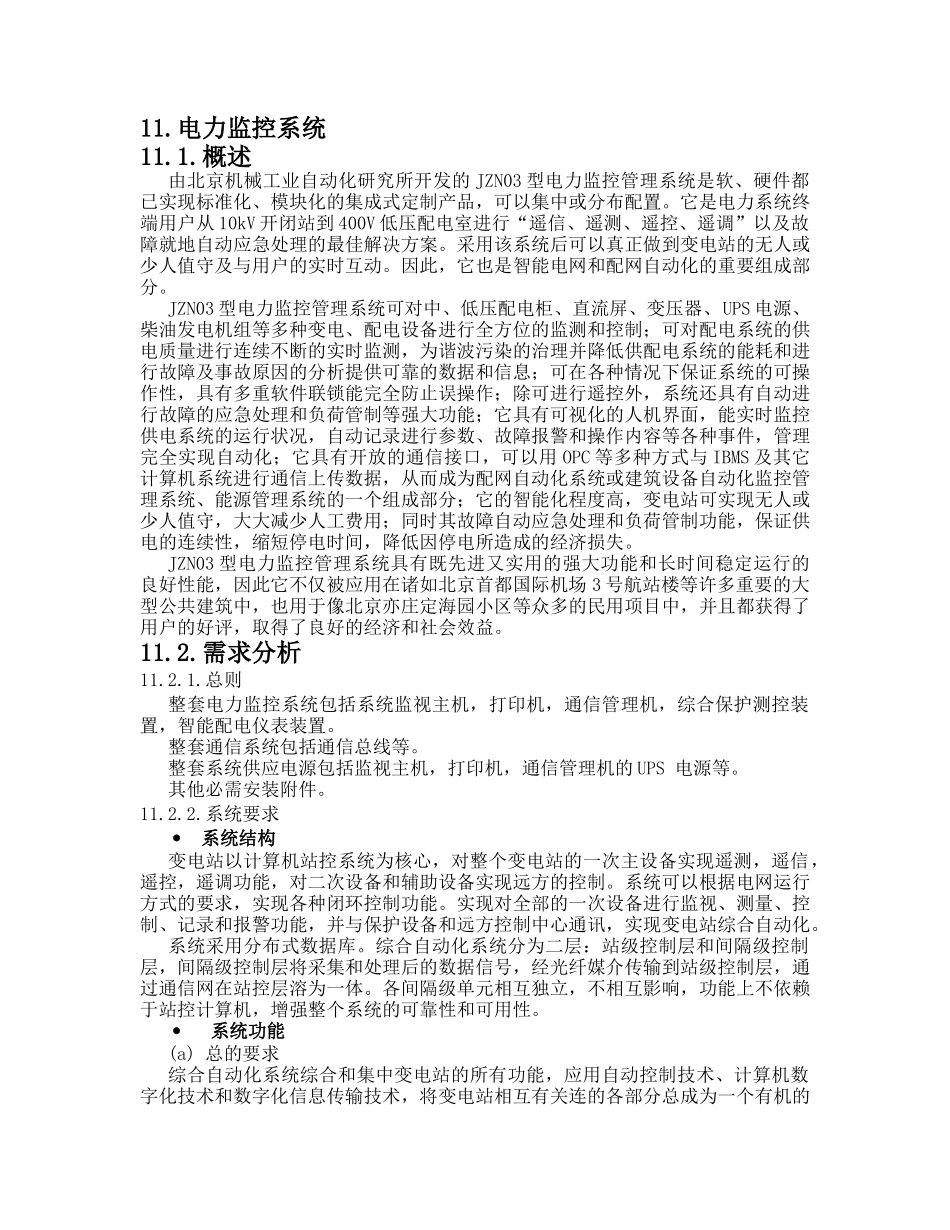

电力监控系统目录11.1.概述...........................................................13811.2.需求分析.......................................................13811.2.1.总则.........................................................13811.2.2.系统要求.....................................................13811.3.系统结构设计..................................................14011.3.1.现场监控层...................................................14111.3.2.通信网络层...................................................14111.3.3.系统管理层...................................................14111.4.北京四达项目 JZN03 型电力监控管理系统的功能................14111.4.1.对 10kV 中压配电系统的监测功能................................14111.4.2.对 400V 低压配电系统的监测功能................................14211.4.3.管理功能.....................................................14211.电力监控系统11.1.概述由北京机械工业自动化研究所开发的 JZN03 型电力监控管理系统是软、硬件都已实现标准化、模块化的集成式定制产品，可以集中或分布配置。它是电力系统终端用户从 10kV 开闭站到 400V 低压配电室进行“遥信、遥测、遥控、遥调”以及故障就地自动应急处理的最佳解决方案。采用该系统后可以真正做到变电站的无人或少人值守及与用户的实时互动。因此，它也是智能电网和配网自动化的重要组成部分。JZN03 型电力监控管理系统可对中、低压配电柜、直流屏、变压器、UPS 电源、柴油发电机组等多种变电、配电设备进行全方位的监测和控制；可对配电系统的供电质量进行连续不断的实时监测，为谐波污染的治理并降低供配电系统的能耗和进行故障及事故原因的分析提供可靠的数据和信息；可在各种情况下保证系统的可操作性，具有多重软件联锁能完全防止误操作；除可进行遥控外，系统还具有自动进行故障的应急处理和负荷管制等强大功能；它具有可视化的人机界面，能实时监控供电系统的运行状况，自动记录进行参数、故障报警和操作内容等各种事件，管理完全实现自动化；它具有开放的通信接口，可以用 OPC 等多种方式与 IBMS 及其它计算机系统进行通信上传数据，从而成为配网自动化系统或建筑设备自动化监控管理系统、能源管理系统的一个组成部分；它的智能化程度高，变电站可实现无人或少人值守...
