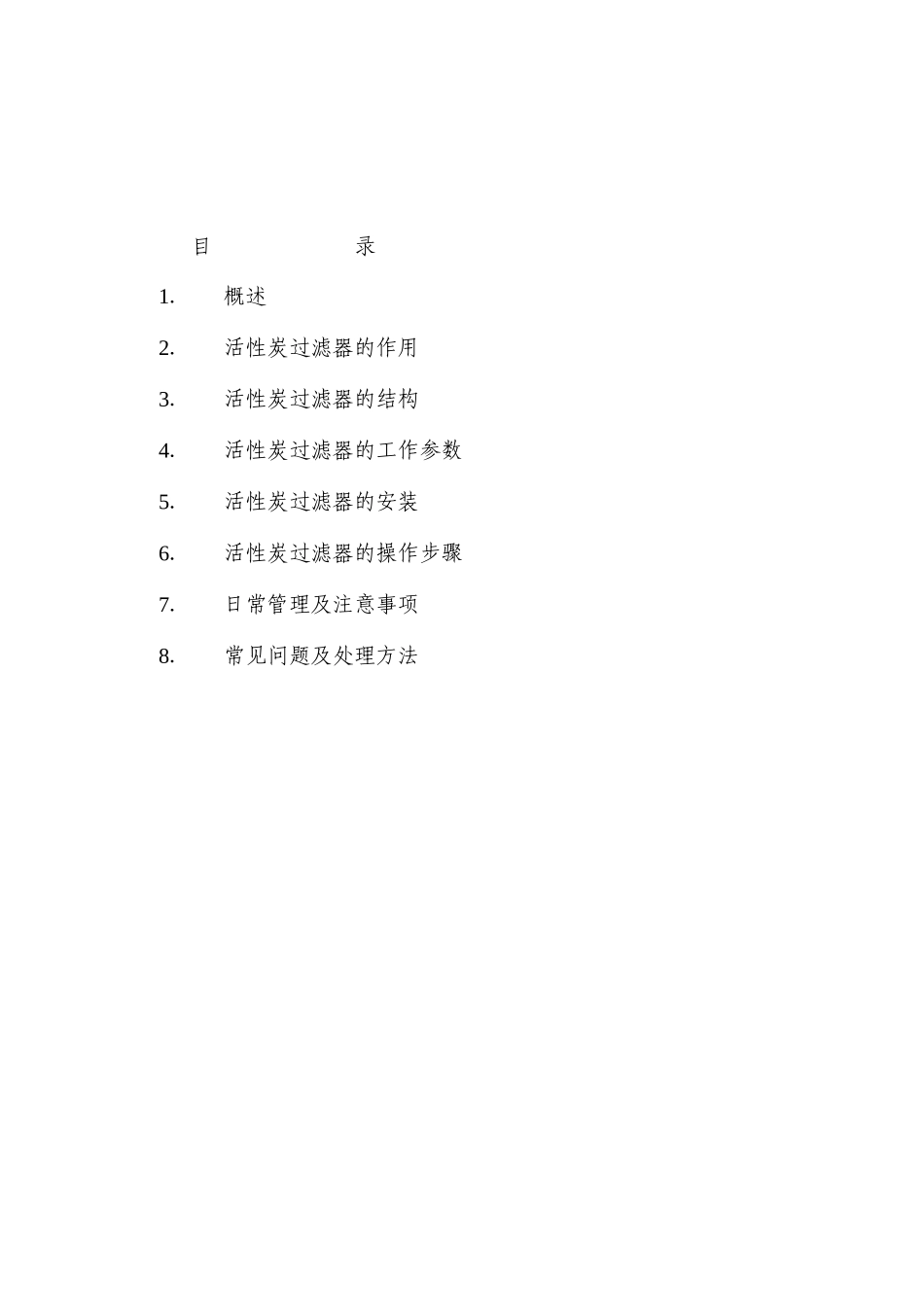

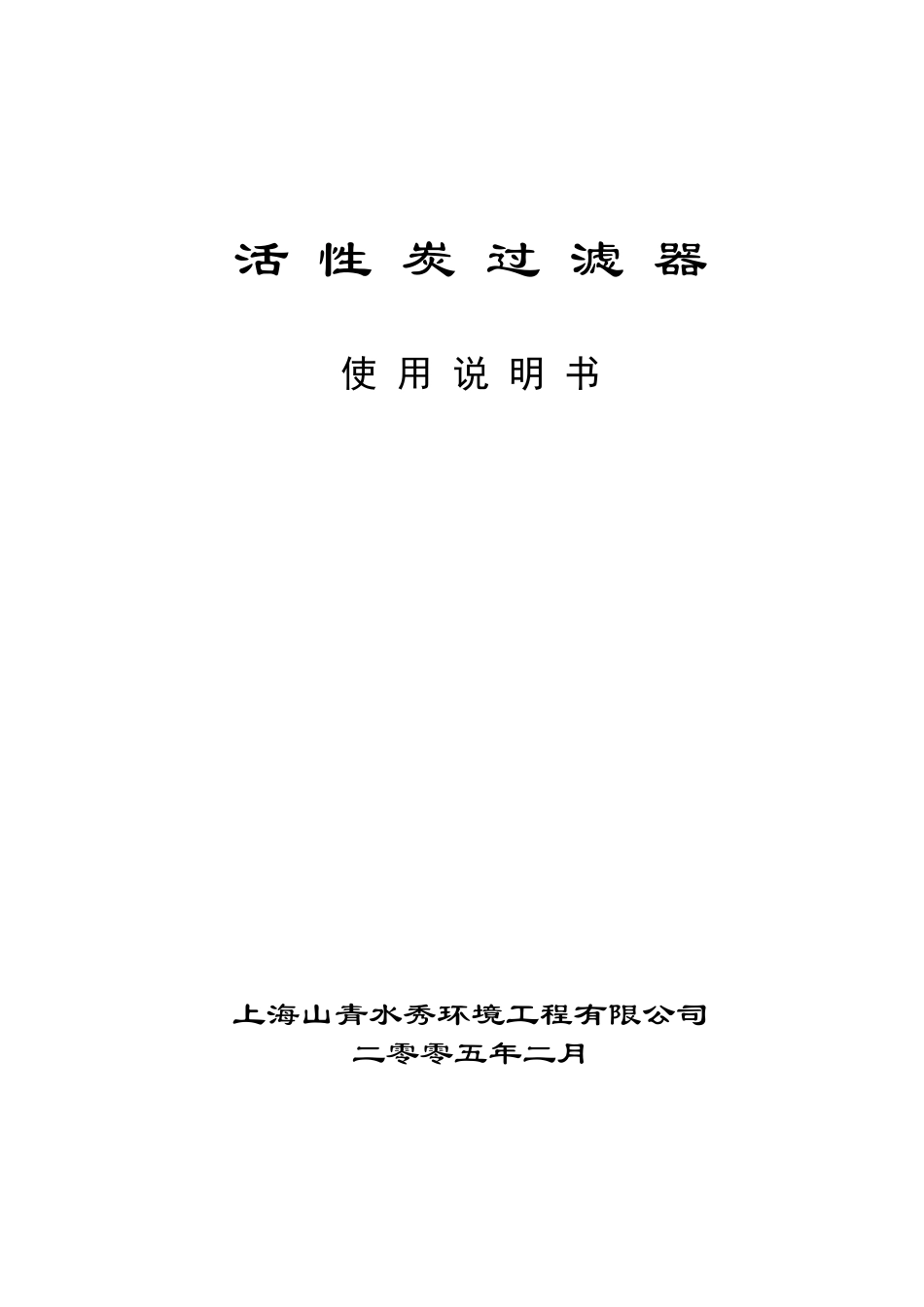

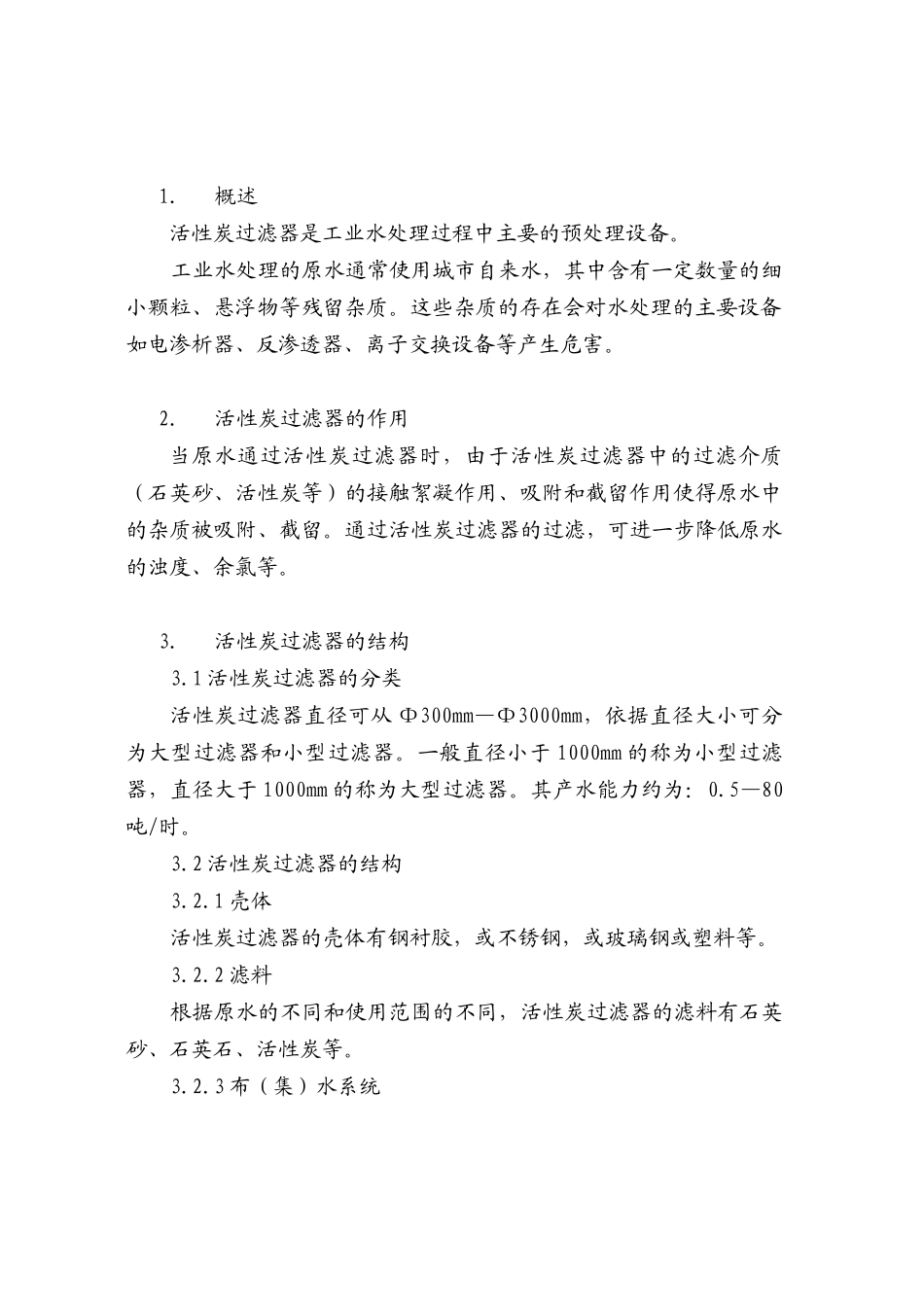

活 性 炭 过 滤 器使 用 说 明 书上海山青水秀环境工程有限公司二零零五年二月 目 录1．概述2．活性炭过滤器的作用3．活性炭过滤器的结构4．活性炭过滤器的工作参数5．活性炭过滤器的安装6．活性炭过滤器的操作步骤7．日常管理及注意事项8．常见问题及处理方法1．概述 活性炭过滤器是工业水处理过程中主要的预处理设备。 工业水处理的原水通常使用城市自来水，其中含有一定数量的细小颗粒、悬浮物等残留杂质。这些杂质的存在会对水处理的主要设备如电渗析器、反渗透器、离子交换设备等产生危害。2．活性炭过滤器的作用当原水通过活性炭过滤器时，由于活性炭过滤器中的过滤介质（石英砂、活性炭等）的接触絮凝作用、吸附和截留作用使得原水中的杂质被吸附、截留。通过活性炭过滤器的过滤，可进一步降低原水的浊度、余氯等。3．活性炭过滤器的结构3.1 活性炭过滤器的分类活性炭过滤器直径可从 Ф300mm—Ф3000mm，依据直径大小可分为大型过滤器和小型过滤器。一般直径小于 1000mm 的称为小型过滤器，直径大于 1000mm 的称为大型过滤器。其产水能力约为：0.5—80吨/时。3.2 活性炭过滤器的结构3.2.1 壳体活性炭过滤器的壳体有钢衬胶，或不锈钢，或玻璃钢或塑料等。3.2.2 滤料根据原水的不同和使用范围的不同，活性炭过滤器的滤料有石英砂、石英石、活性炭等。3.2.3 布（集）水系统有多孔板（管）、滤水帽等。3.2.4 操作系统有管道、阀门、流量计及压力表等。4．活性炭过滤器的工作参数4.1 滤料4.1.1 承托层滤料分布见表 1表 1 承托层滤料分布层次粒径（毫米）厚度（毫米）12—310023—510035—10100410—251004.1.2 过滤层：过滤层：根据截污量和适应能力，过滤器装有双层或多层滤料。一般从上到下分别为：活性炭：20—40 目（果壳）。石英砂：0.4—1 毫米。石英砂：1—2 毫米。石英砂：2—3 毫米。砾石：约 10 毫米。4.2 流量0.5—80 吨/时。4.3 工作压力小于 0.5Mpa。活性炭过滤器阀门编号示意图4.4 反洗强度水：4—12 l/s.m2,膨胀率：25—45%；气：10—18 l/s.m2,膨胀率：10—15%。4.5 进水压力大于 0.1Mpa（塑料过滤器进水压力不大于 0.3Mpa）。 5. 活性炭过滤器的安装5.1 安装好集水系统，开启上盖（或上法兰盖）。5.2 取下布水系统。5.3 向过滤器内装入洗净的粗石英砂（即承托层）。5.4 装入洗净的活性炭（即滤料层）。5.5 装上上盖（或上法兰盖）和相应的密封圈，拧紧（或拧紧固定螺栓）...
