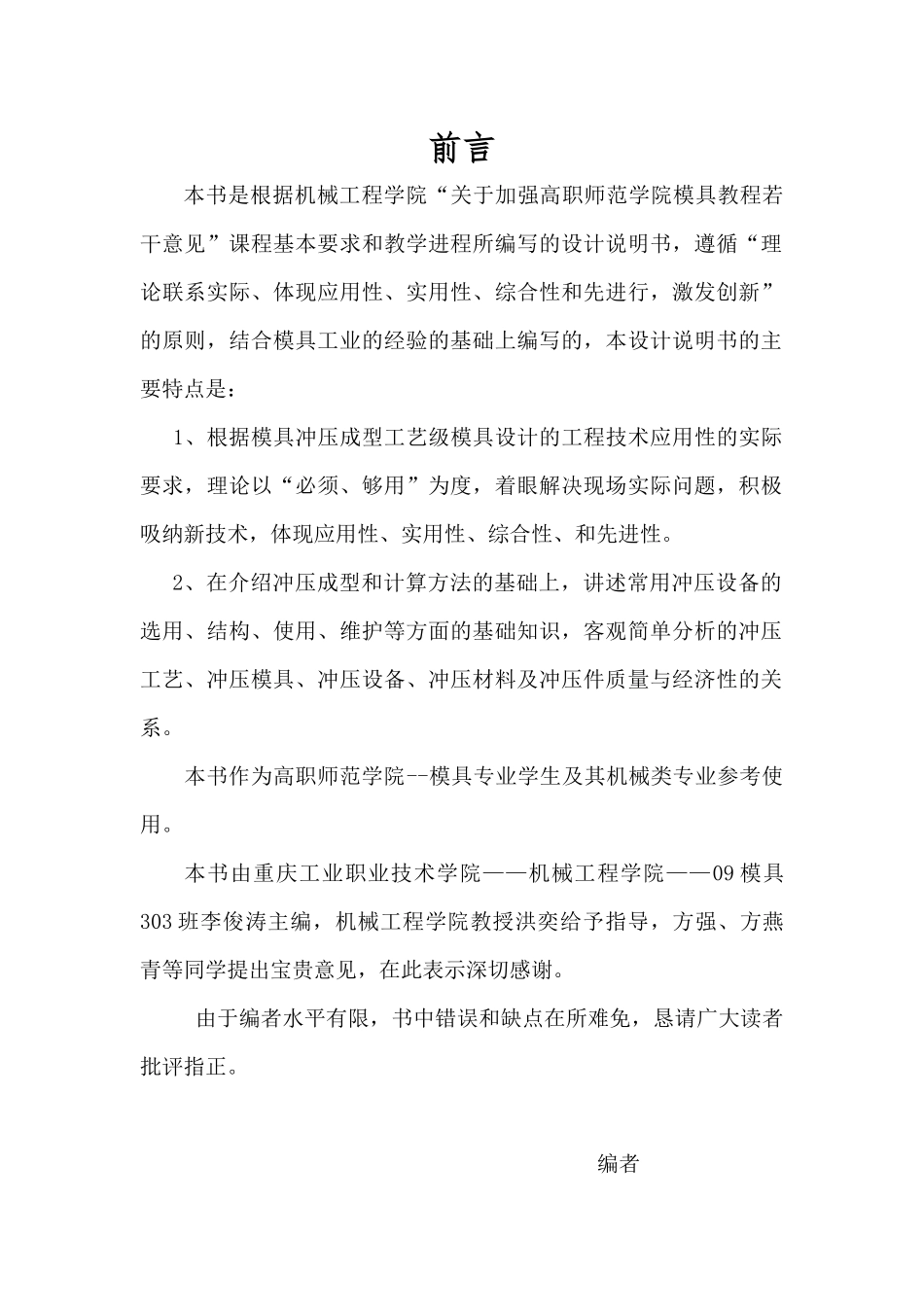

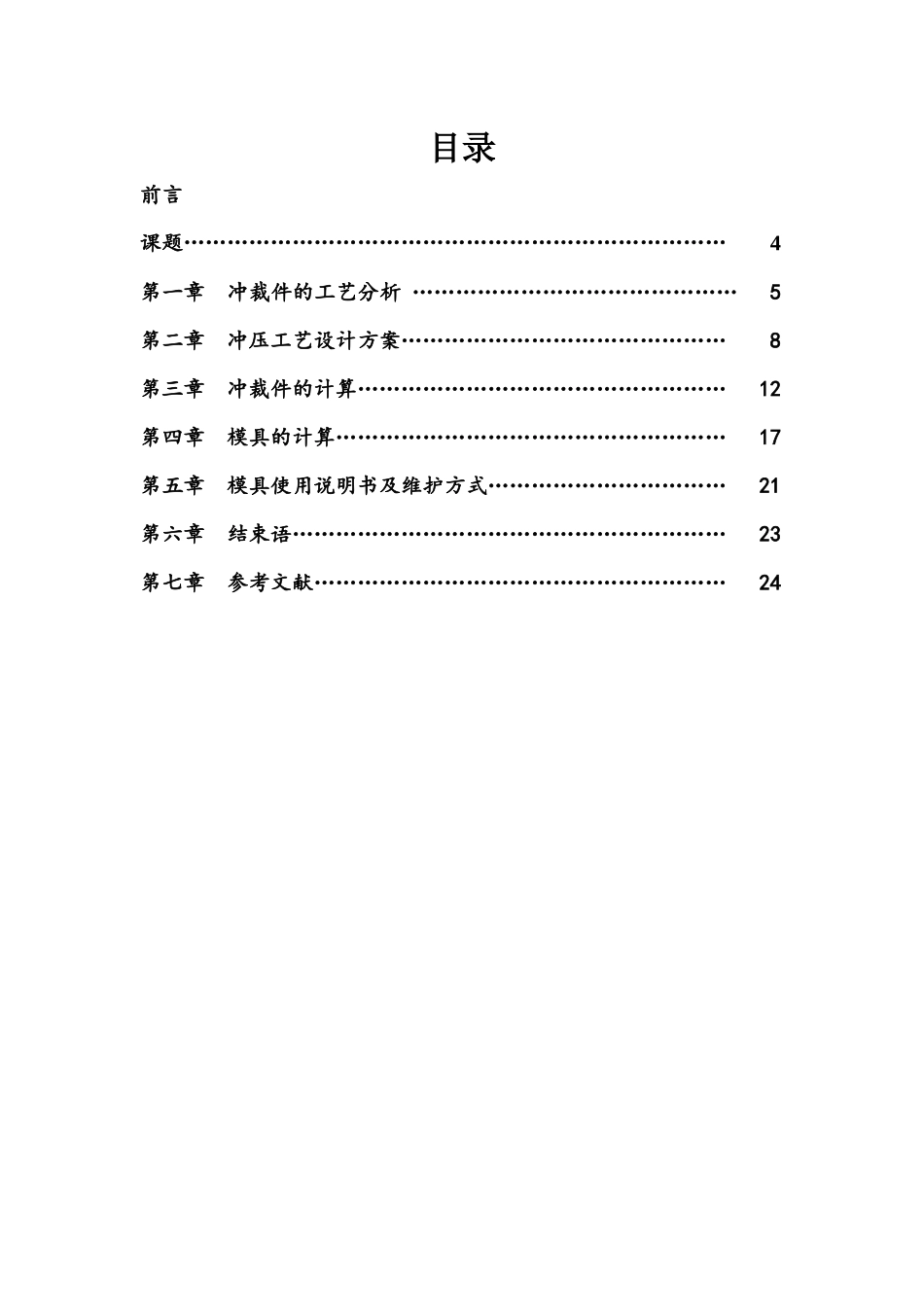

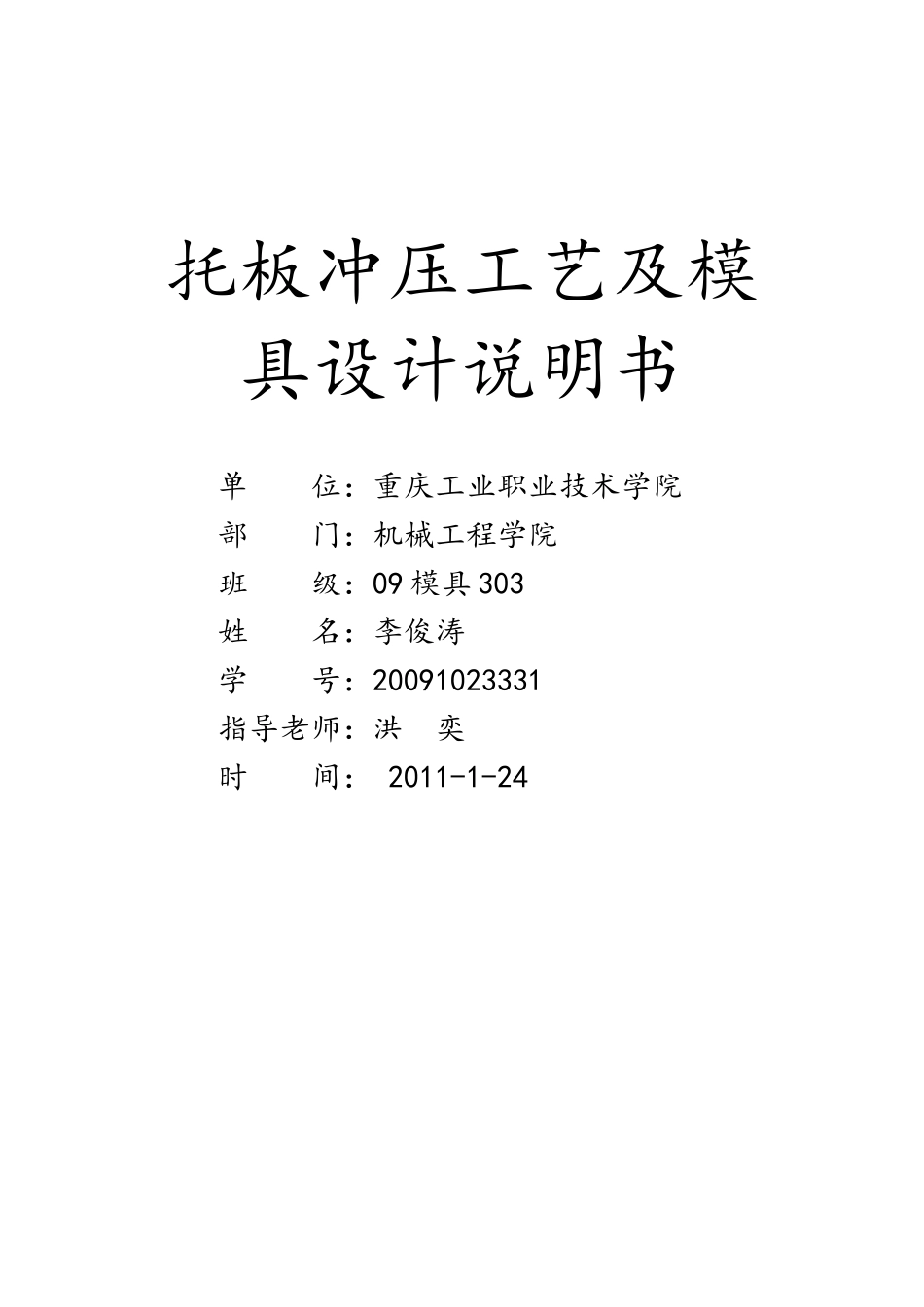

托板冲压工艺及模具设计说明书 单 位：重庆工业职业技术学院 部 门：机械工程学院 班 级：09 模具 303 姓 名：李俊涛 学 号：20091023331 指导老师：洪 奕 时 间： 2011-1-24目录前言课题………………………………………………………………… 4第一章冲裁件的工艺分析 ……………………………………… 5第二章 冲压工艺设计方案……………………………………… 8第三章 冲裁件的计算…………………………………………… 12第四章 模具的计算……………………………………………… 17 第五章 模具使用说明书及维护方式…………………………… 21 第六章 结束语…………………………………………………… 23 第七章 参考文献………………………………………………… 24 前言本书是根据机械工程学院“关于加强高职师范学院模具教程若干意见”课程基本要求和教学进程所编写的设计说明书，遵循“理论联系实际、体现应用性、实用性、综合性和先进行，激发创新”的原则，结合模具工业的经验的基础上编写的，本设计说明书的主要特点是： 1、根据模具冲压成型工艺级模具设计的工程技术应用性的实际要求，理论以“必须、够用”为度，着眼解决现场实际问题，积极吸纳新技术，体现应用性、实用性、综合性、和先进性。2、在介绍冲压成型和计算方法的基础上，讲述常用冲压设备的选用、结构、使用、维护等方面的基础知识，客观简单分析的冲压工艺、冲压模具、冲压设备、冲压材料及冲压件质量与经济性的关系。本书作为高职师范学院--模具专业学生及其机械类专业参考使用。本书由重庆工业职业技术学院——机械工程学院——09 模具303 班李俊涛主编，机械工程学院教授洪奕给予指导，方强、方燕青等同学提出宝贵意见，在此表示深切感谢。 由于编者水平有限，书中错误和缺点在所难免，恳请广大读者批评指正。 编者 2011 年 2 月课题：冲 压 件：托板生产批量：大批量材 料：08FT=2mm第一章 冲裁件的工艺分析一、 经济性分析 通过如下方面对冲压件的经济性成本进行分析：（1）查资料可知材料费占总成本的 65%-75%,另加上工人的劳动费（2）对于冲压件批量的问题看是否需要大小或者中批量生产，由图纸可知该冲压件为大批量生产，所以冲压式可采用级进连续冲压或者复合模冲压。（3）提高材料利用率以降低成本，进行合理的排样充分利用材料空隙，循环利用废料。（4）大批量生产时，采用硬质合金材料来增加磨具的寿命，...
