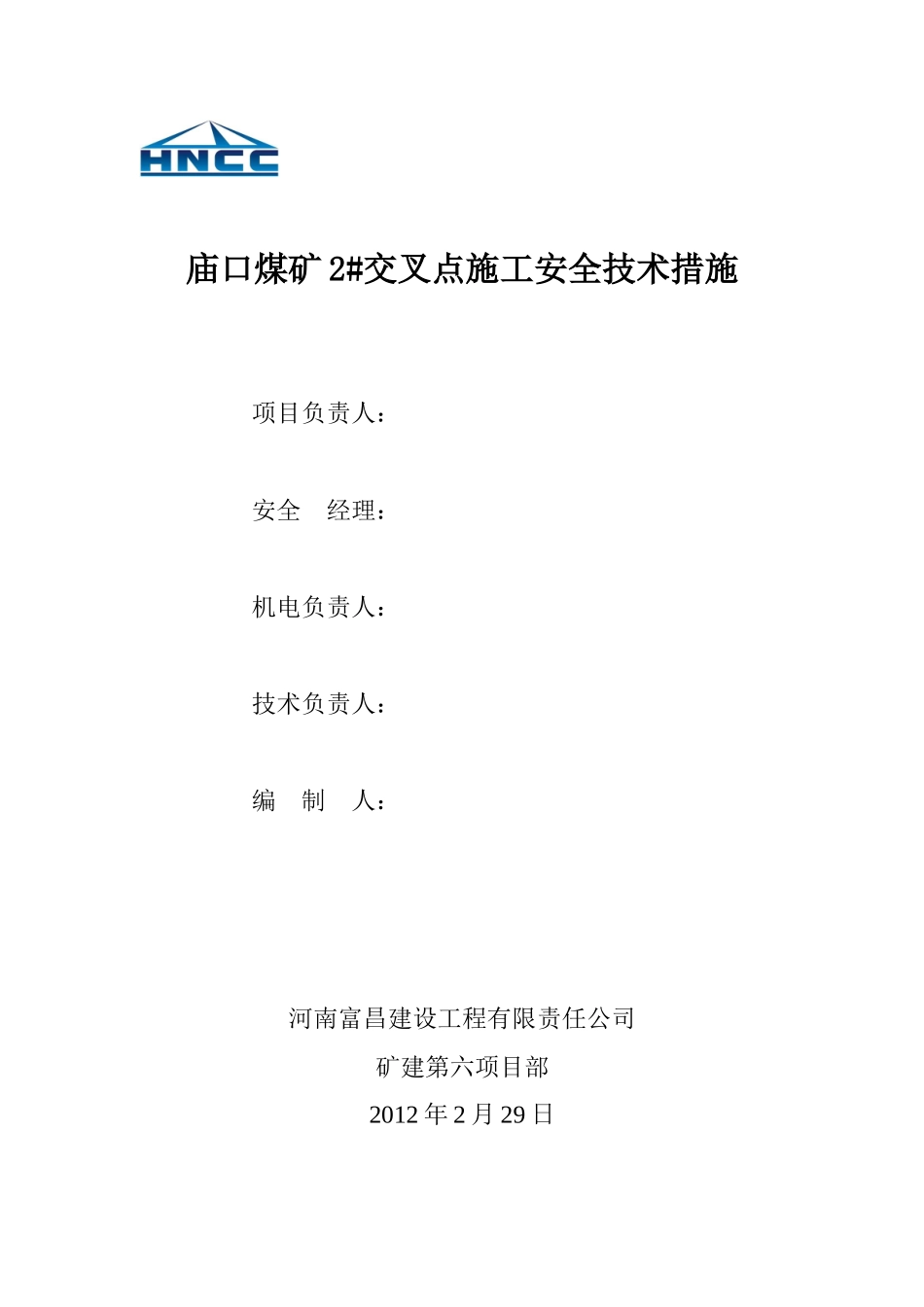

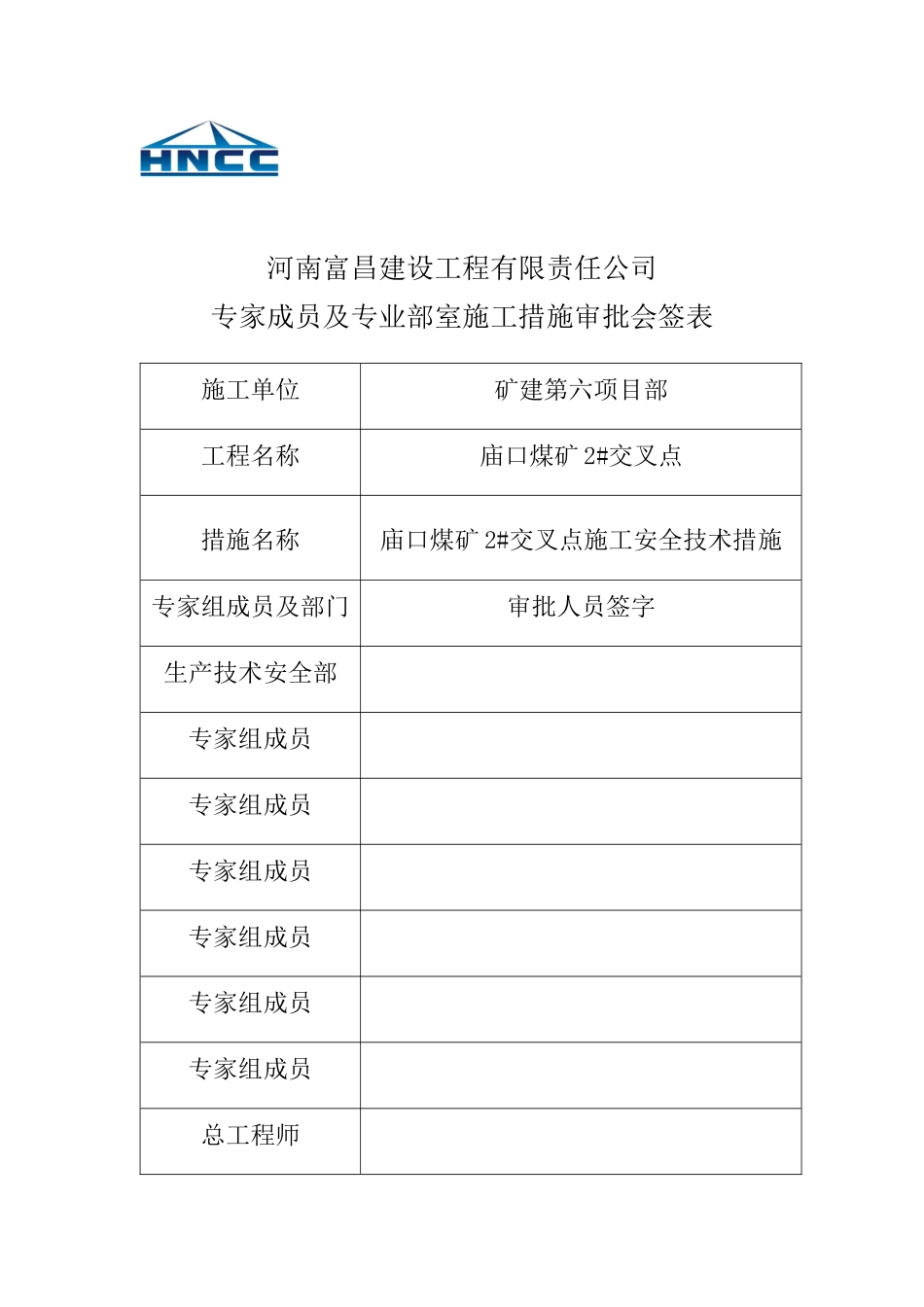

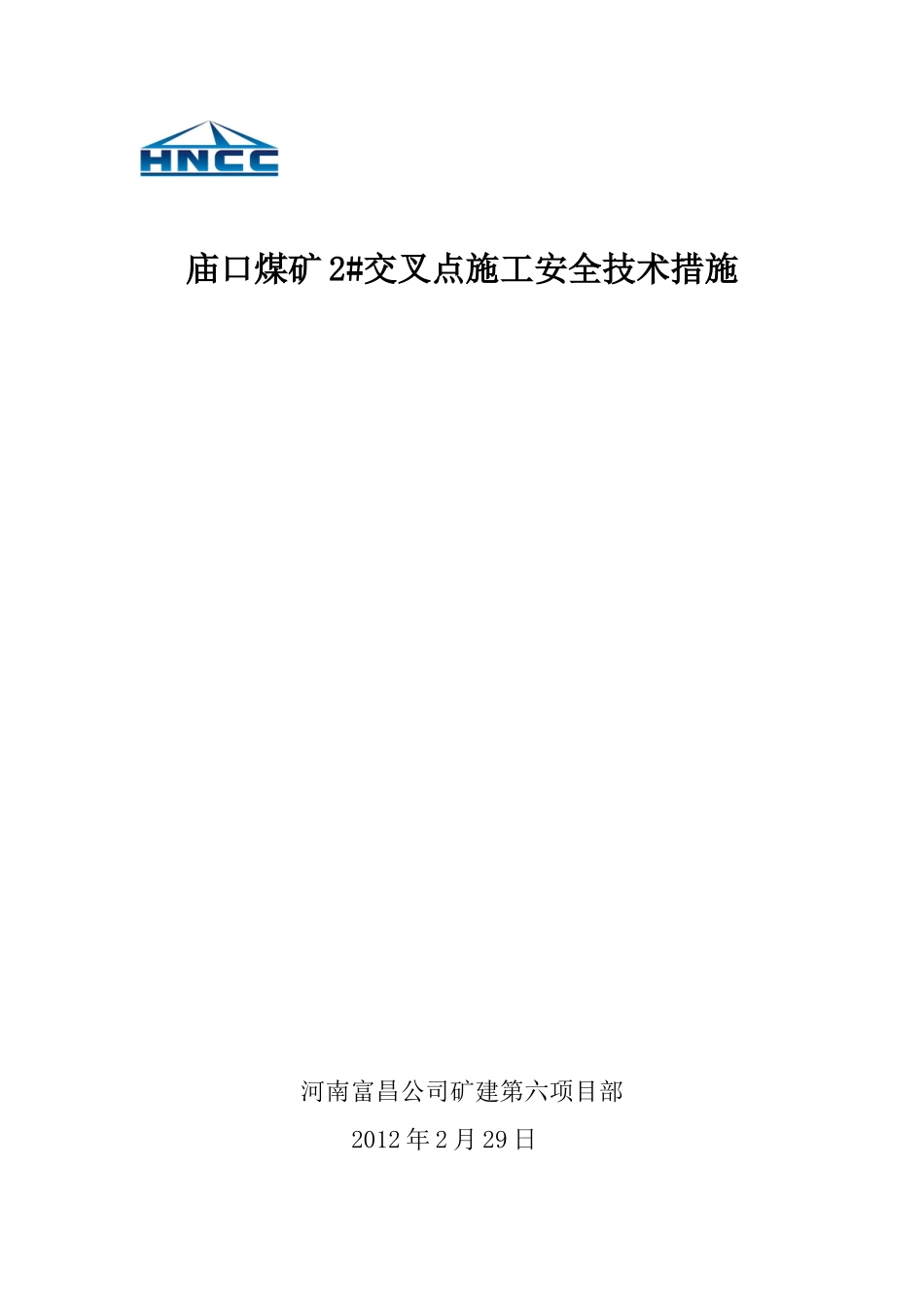

庙口煤矿 2#交叉点施工安全技术措施河南富昌公司矿建第六项目部2012 年 2 月 29 日 庙口煤矿 2#交叉点施工安全技术措施项目负责人：安全 经理：机电负责人：技术负责人：编 制 人：河南富昌建设工程有限责任公司矿建第六项目部2012 年 2 月 29 日 河南富昌建设工程有限责任公司专家成员及专业部室施工措施审批会签表施工单位矿建第六项目部工程名称庙口煤矿 2#交叉点措施名称庙口煤矿 2#交叉点施工安全技术措施专家组成员及部门审批人员签字生产技术安全部专家组成员专家组成员专家组成员专家组成员专家组成员专家组成员总工程师庙口煤矿 2#交叉点施工安全技术措施一、 工程概况1#交岔点布置在-655m 水平附近的细粒砂岩中且主排水泵房，变电所布置在井筒东侧，以避开 FS7、FS5 断层在影响，由于设计层位砂岩厚度 4.59m 比较薄，且岩层有一定的倾角，1#交岔点距井底马头门砌碹处 38.7m，长度为 14.5m。二、地质及水文地质1、地质情况 根据矿方地质部门提供的地质资料，一般在页岩、砂岩中掘进，颜色呈灰色及褐色，以石英石为主，含暗褐色矿物质，裂隙充填大量鲜石脉，少许有深灰色泥岩条带，分选性差，钙泥质胶结。在掘进时如果遇到不明的地质构造时，应先打地质探钻，探明情况后，方可施工。2、水文地质 根据矿方地质部门提供的地质资料，本地区地质构造复杂，在掘进过程中要谨慎预防，加强防治水工作，严防水患。掘进时需要加强顶板管理。三、技术特征1#交岔点最大断面处宽度为 9.1m，交岔断面墙高最大值为1.6m，最低处墙高为 1.2m。1#交岔点采用锚网+锚索+U36 型钢棚联合支护，锚杆采用Φ20mm×2200mm 圆钢树脂锚杆，锚杆间排距 700 mm×700mm，锚索型号为 Φ15.24mm×8000mm，间距为 1000mm，金属网为 Φ6.5mm 钢筋网，网孔距 100 mm×100mm,全断面铺设，钢筋网搭接长度100mm，用双股 14 号铁丝每 200mm 扣扣连接。锚网喷厚度为 100 和150mm，喷砼强度 C20；36U 型钢棚棚间距 500mm，每架三节用顶架角为 100 度，采用拉杆、卡缆固定，木背板背牢背实。四、施工工艺由于 1#交岔点巷道断面较大，交岔点岩石稳定性较差，顶板位置处于泥岩层中，经项目部商讨决定先把主巷道掘通在进行刷大断面的施工法：是先掘出巷道并对边墙进行锚喷余下的周边围岩喷30-50mm 厚混凝土（围岩条件差时，可加打锚杆）作临时支护，然后回过头来分段刷帮挑顶随即进行锚喷临时支护，扩刷方向提供施工顺序示意图。...
