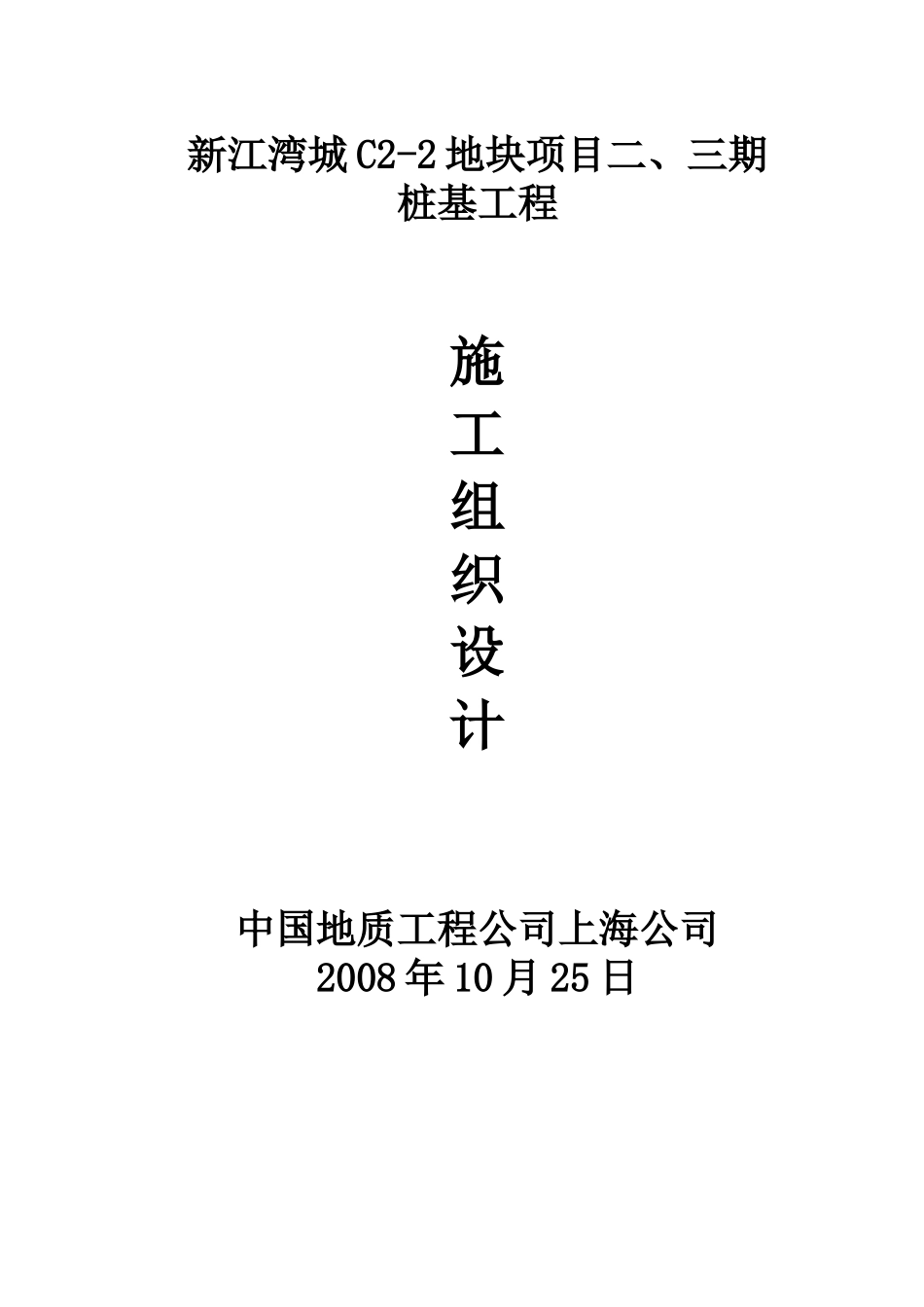

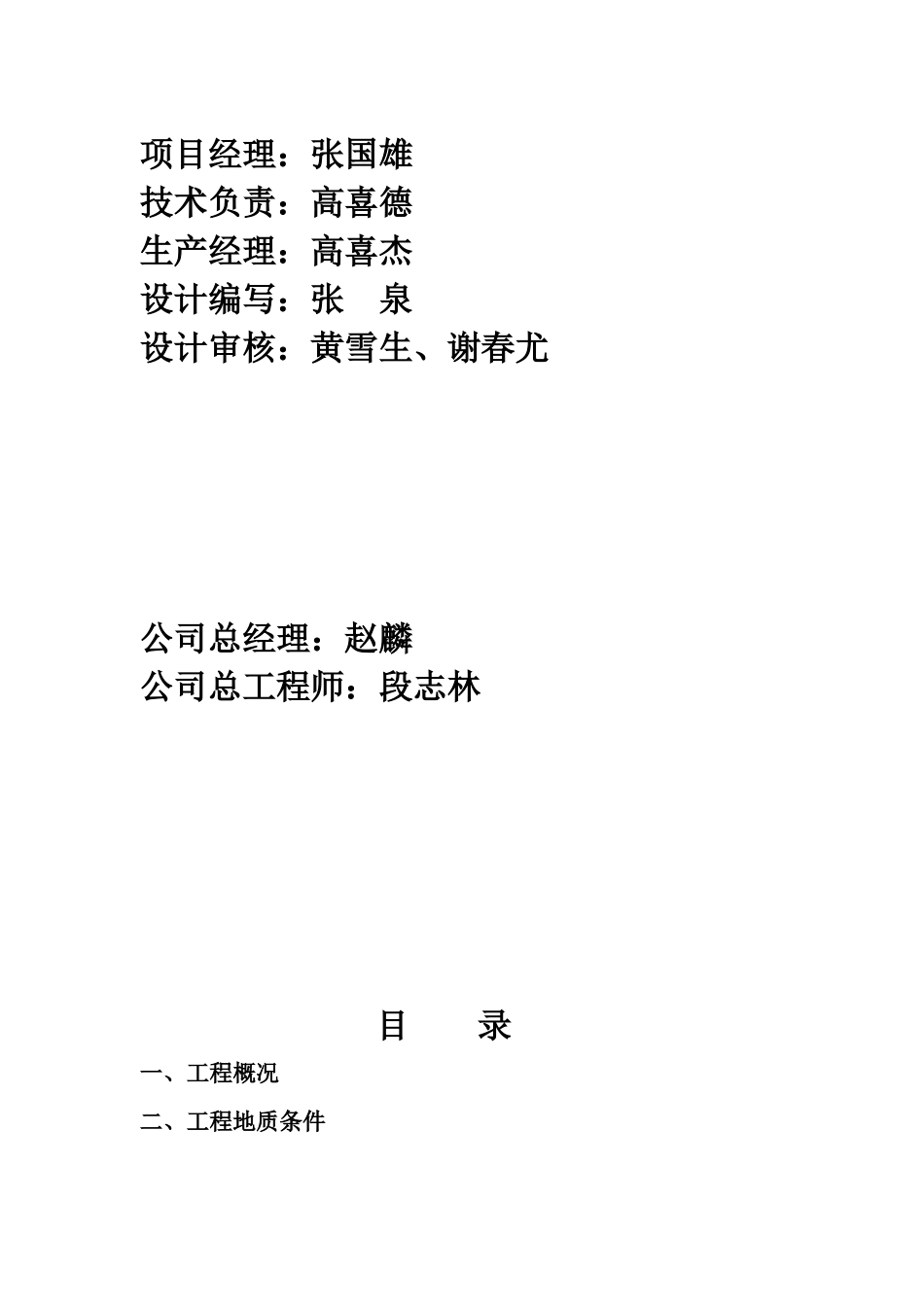

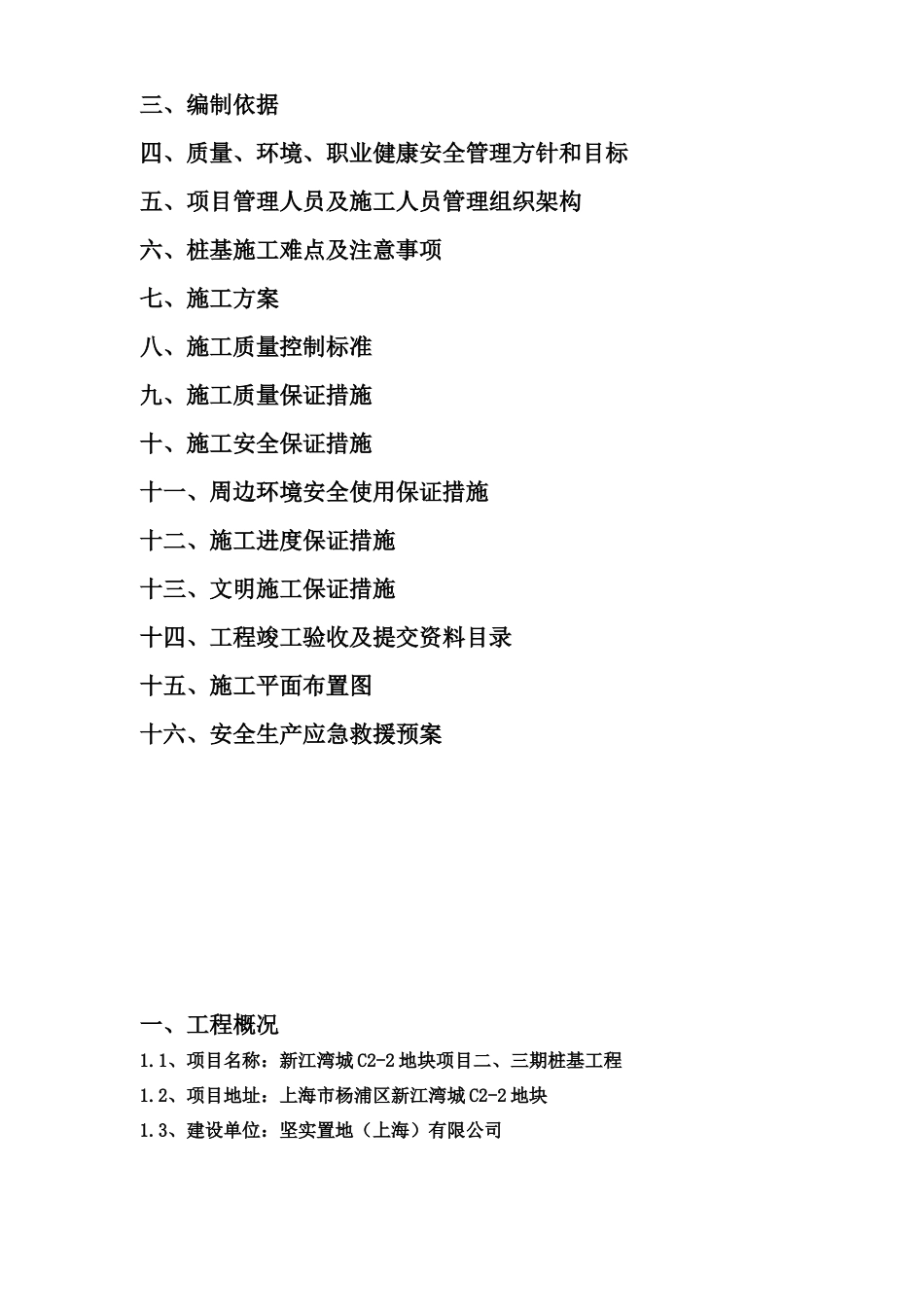

新江湾城 C2-2 地块项目二、三期桩基工程施工组织设计中国地质工程公司上海公司2008 年 10 月 25 日项目经理：张国雄技术负责：高喜德生产经理：高喜杰设计编写：张 泉设计审核：黄雪生、谢春尤公司总经理：赵麟公司总工程师：段志林目 录一、工程概况二、工程地质条件三、编制依据四、质量、环境、职业健康安全管理方针和目标五、项目管理人员及施工人员管理组织架构六、桩基施工难点及注意事项七、施工方案八、施工质量控制标准九、施工质量保证措施十、施工安全保证措施十一、周边环境安全使用保证措施十二、施工进度保证措施十三、文明施工保证措施 十四、工程竣工验收及提交资料目录十五、施工平面布置图十六、安全生产应急救援预案一、工程概况1.1、项目名称：新江湾城 C2-2 地块项目二、三期桩基工程1.2、项目地址：上海市杨浦区新江湾城 C2-2 地块1.3、建设单位：坚实置地（上海）有限公司1.4、设计单位：上海天华建筑设计有限公司1.5、监理单位：上海海龙工程技术发展有限公司1.6、工程总包：华润建筑有限公司1.7、施工单位：中国地质工程公司上海公司1.8、桩基工程概况：1.8.1、拟建项目为 17 幢高层楼房、3 幢商业用房、2 个独立的一层地下车库及公建配套房等建筑物组成。1.8.2、主要技术经济指标总用地面积：76031.64m2总建筑面积：218619.10m2其中地下建筑面积：45858.90 m2地上面积：172760.20m2住宅面积：162404.44m21.8.3、桩基工程量及主要技术参数设计要求： （1）桩基采用 ф300-Φ400PHC 混凝土预应力管桩。加筏板形式（2）总平面布置图图中所示坐标点为建筑物轴线交点处坐标。（3）总平面布置图所注标高均为绝对标高。采用吴淞高程系统。（4）本工程楼号±0.000 相当于（吴淞高程）5.200m-5.300m、地下车库±0.000 相对于（吴淞高程）3.250m（5）各楼号桩顶相对标高-1.700m 至-7.900m 不等（6）地下车库桩顶相对标高-4.500m 至-6.200m（7）各楼号桩身竖向抗压承载力设计值为 1310KN 至 1875KN 不等（8）地下车库桩身抗拔设计值为 270KN 至 360KN（9）验收标准：“地基与基础工程施工质量验收规范”GB50202-2002（10）设计工程量2008 年工程量序号桩型数量（根）工程量（m）桩顶标高竖向承载力设计值（KN）1PHC-A400(80)见各楼号施工图21498见各楼号施工图按施工图要求2PHC-A400(95)见各楼号施工图50834见各楼号施工图按施工图要求3PHC-A300(60)见各楼号施工图7104.50见各楼号施工图按施工...
