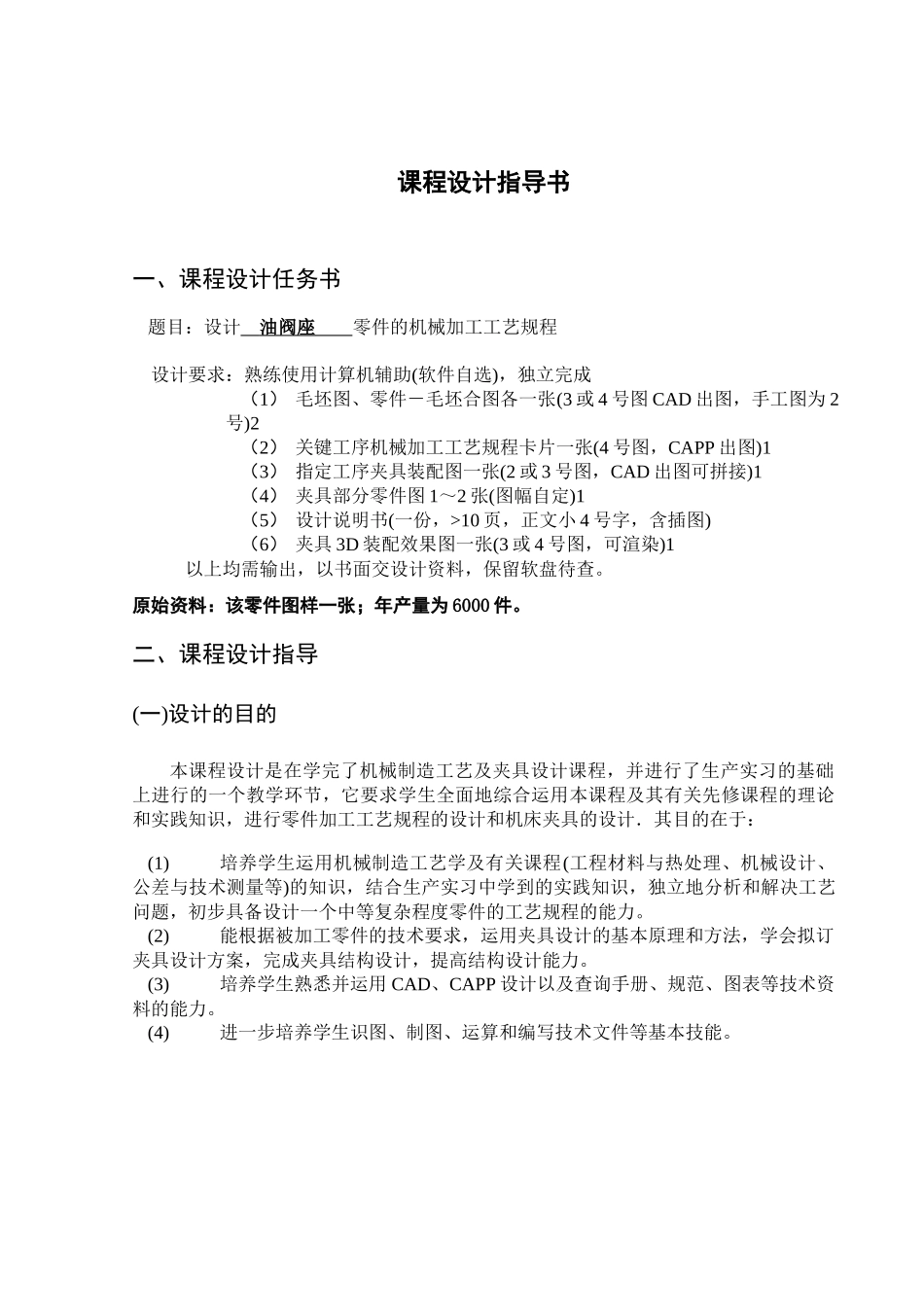

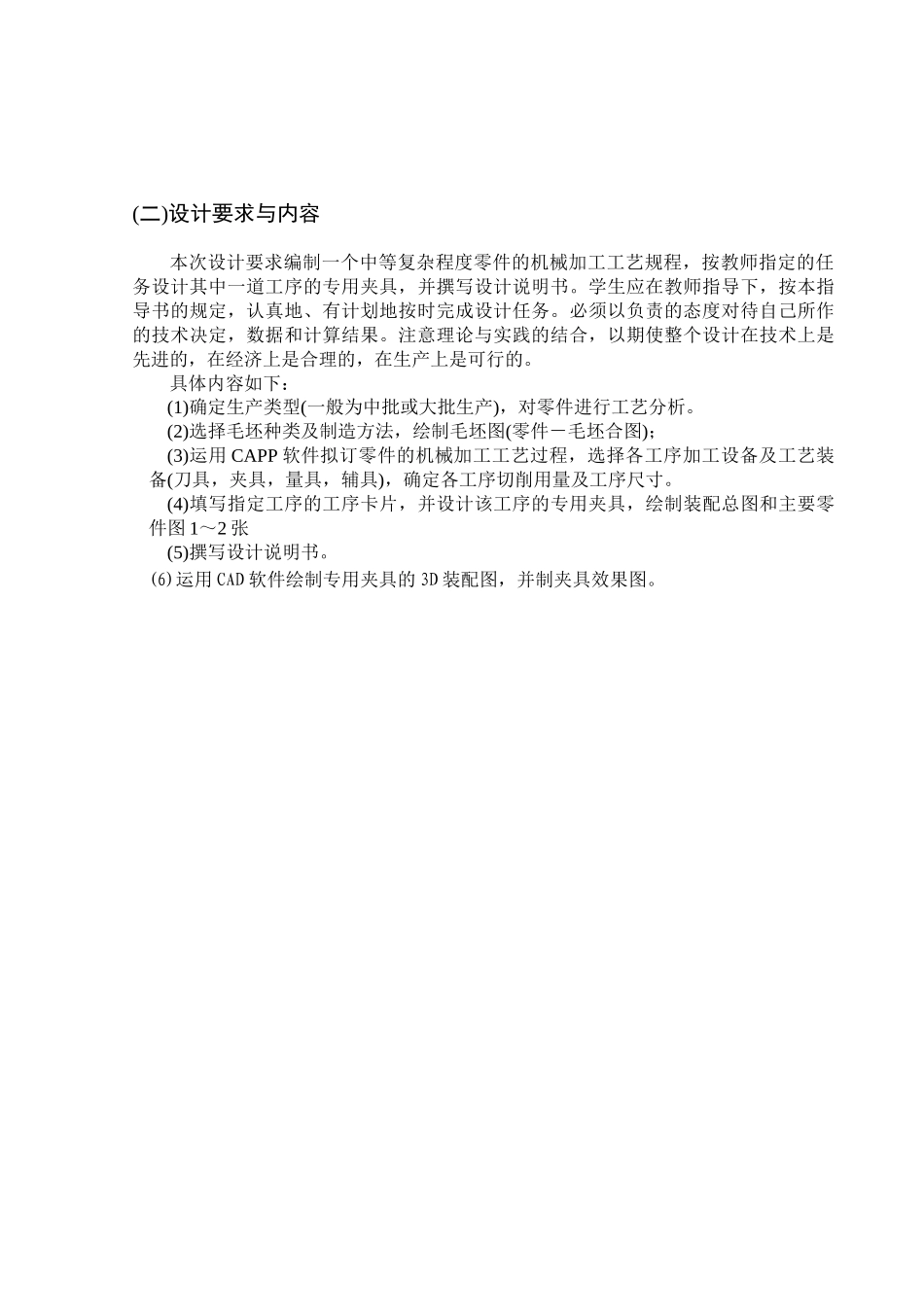

课程设计（论文）资料设 计 （ 论 文 ） 题目： 油阀座夹具设计 系 部： 机 电 工 程 系 专 业： 机械设计制造及其自动化 学 生 姓 名： 班 级：机 本 一 班指导教师姓名： 职称 副教授 最终评定成绩 长沙学院教务处 二○一○年六月制课程设计指导书一、课程设计任务书题目：设计 油阀座 零件的机械加工工艺规程设计要求：熟练使用计算机辅助(软件自选)，独立完成（1） 毛坯图、零件－毛坯合图各一张(3 或 4 号图 CAD 出图，手工图为 2号)2（2） 关键工序机械加工工艺规程卡片一张(4 号图，CAPP 出图)1（3） 指定工序夹具装配图一张(2 或 3 号图，CAD 出图可拼接)1（4） 夹具部分零件图 1～2 张(图幅自定)1（5） 设计说明书(一份，>10 页，正文小 4 号字，含插图)（6） 夹具 3D 装配效果图一张(3 或 4 号图，可渲染)1以上均需输出，以书面交设计资料，保留软盘待查。原始资料：该零件图样一张；年产量为 6000 件。二、课程设计指导(一)设计的目的本课程设计是在学完了机械制造工艺及夹具设计课程，并进行了生产实习的基础上进行的一个教学环节，它要求学生全面地综合运用本课程及其有关先修课程的理论和实践知识，进行零件加工工艺规程的设计和机床夹具的设计．其目的在于：(1)培养学生运用机械制造工艺学及有关课程(工程材料与热处理、机械设计、公差与技术测量等)的知识，结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。(2)能根据被加工零件的技术要求，运用夹具设计的基本原理和方法，学会拟订夹具设计方案，完成夹具结构设计，提高结构设计能力。(3)培养学生熟悉并运用 CAD、CAPP 设计以及查询手册、规范、图表等技术资料的能力。(4)进一步培养学生识图、制图、运算和编写技术文件等基本技能。(二)设计要求与内容本次设计要求编制一个中等复杂程度零件的机械加工工艺规程，按教师指定的任务设计其中一道工序的专用夹具，并撰写设计说明书。学生应在教师指导下，按本指导书的规定，认真地、有计划地按时完成设计任务。必须以负责的态度对待自己所作的技术决定，数据和计算结果。注意理论与实践的结合，以期使整个设计在技术上是先进的，在经济上是合理的，在生产上是可行的。具体内容如下：(1)确定生产类型(一般为中批或大批生产)，对零件进行工艺分析。(2)选择毛坯种类及制造方法，绘制毛坯图(零件－毛坯合图...
