机械制造课程设计《输出轴》VIP免费

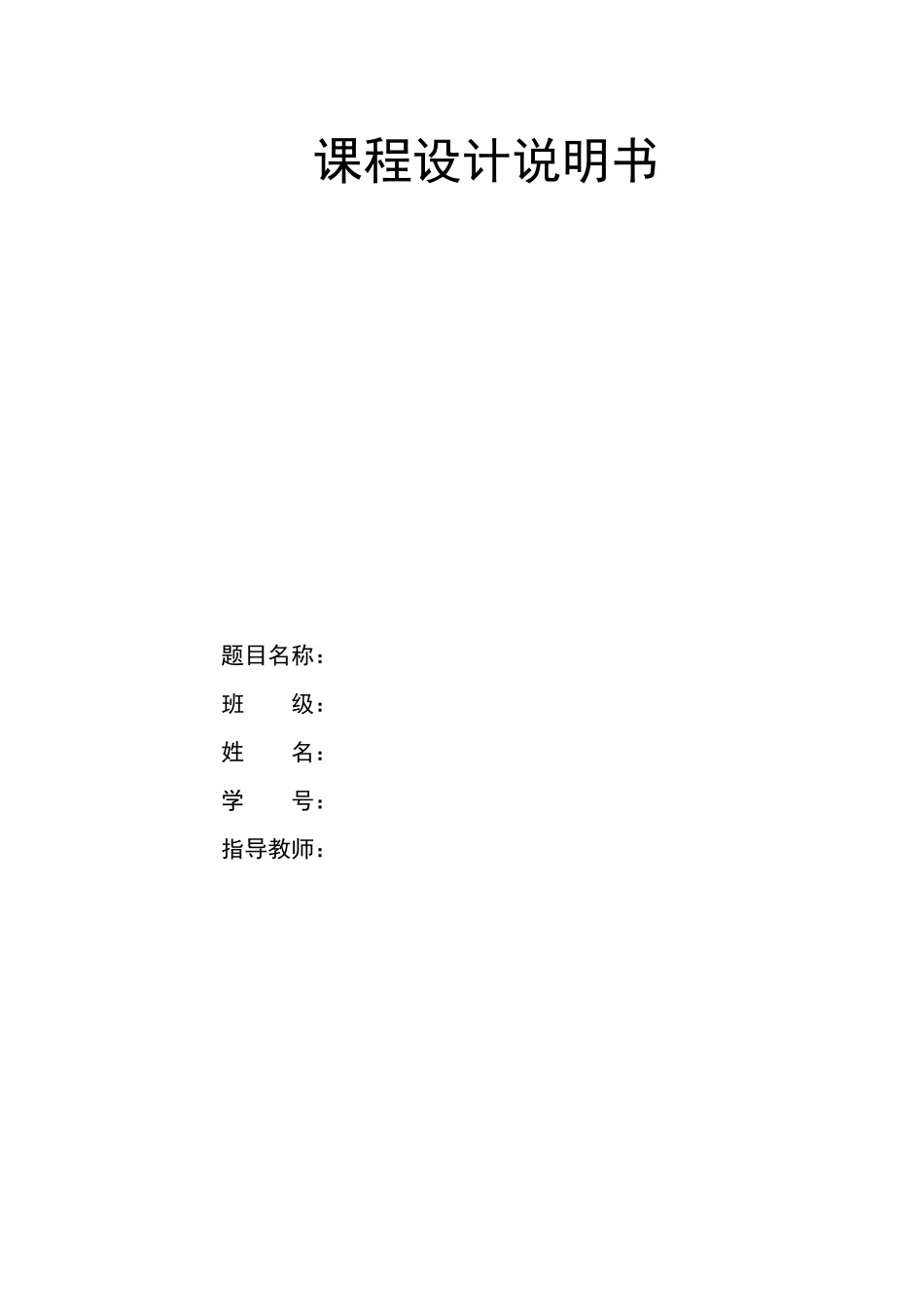

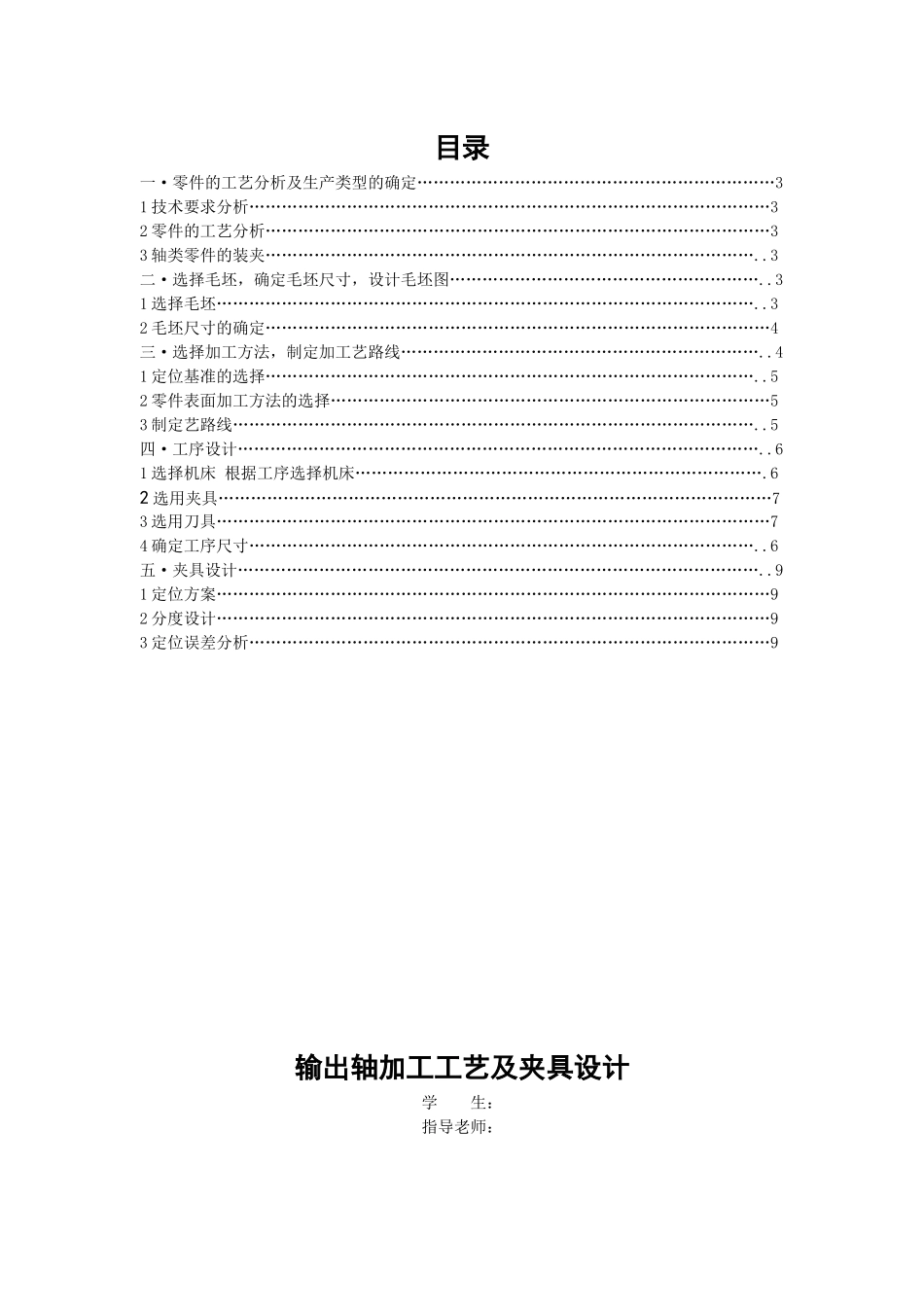

课程设计说明书题目名称：班 级：姓 名：学 号：指导教师：目录一·零件的工艺分析及生产类型的确定…………………………………………………………31 技术要求分析……………………………………………………………………………………32 零件的工艺分析…………………………………………………………………………………33 轴类零件的装夹………………………………………………………………………………..3二·选择毛坯，确定毛坯尺寸，设计毛坯图…………………………………………………..31 选择毛坯………………………………………………………………………………………..32 毛坯尺寸的确定…………………………………………………………………………………4三·选择加工方法，制定加工艺路线…………………………………………………………..41 定位基准的选择………………………………………………………………………………..52 零件表面加工方法的选择………………………………………………………………………53 制定艺路线……………………………………………………………………………………..5四·工序设计……………………………………………………………………………………..61 选择机床 根据工序选择机床………………………………………………………………….62 选用夹具…………………………………………………………………………………………73 选用刀具…………………………………………………………………………………………74 确定工序尺寸…………………………………………………………………………………..6五·夹具设计……………………………………………………………………………………..91 定位方案…………………………………………………………………………………………92 分度设计…………………………………………………………………………………………93 定位误差分析……………………………………………………………………………………9输出轴加工工艺及夹具设计学 生： 指导老师： 一·零件的工艺分析及生产类型的确定1 技术要求分析 题目所给定的零件输出轴，其主要作用：一是传递转矩，使主轴获得旋转的动力；二是工作过程中承受载荷；三是支撑传动零部件。零件的材料为 45 钢，是最常用中碳调质钢，综合力学性能良好，淬透性低，淬火时易生裂纹。综合技术要求等文件，选用铸件。由于是大批...
