区（翠成）工程临电施工组织设计方案VIP免费

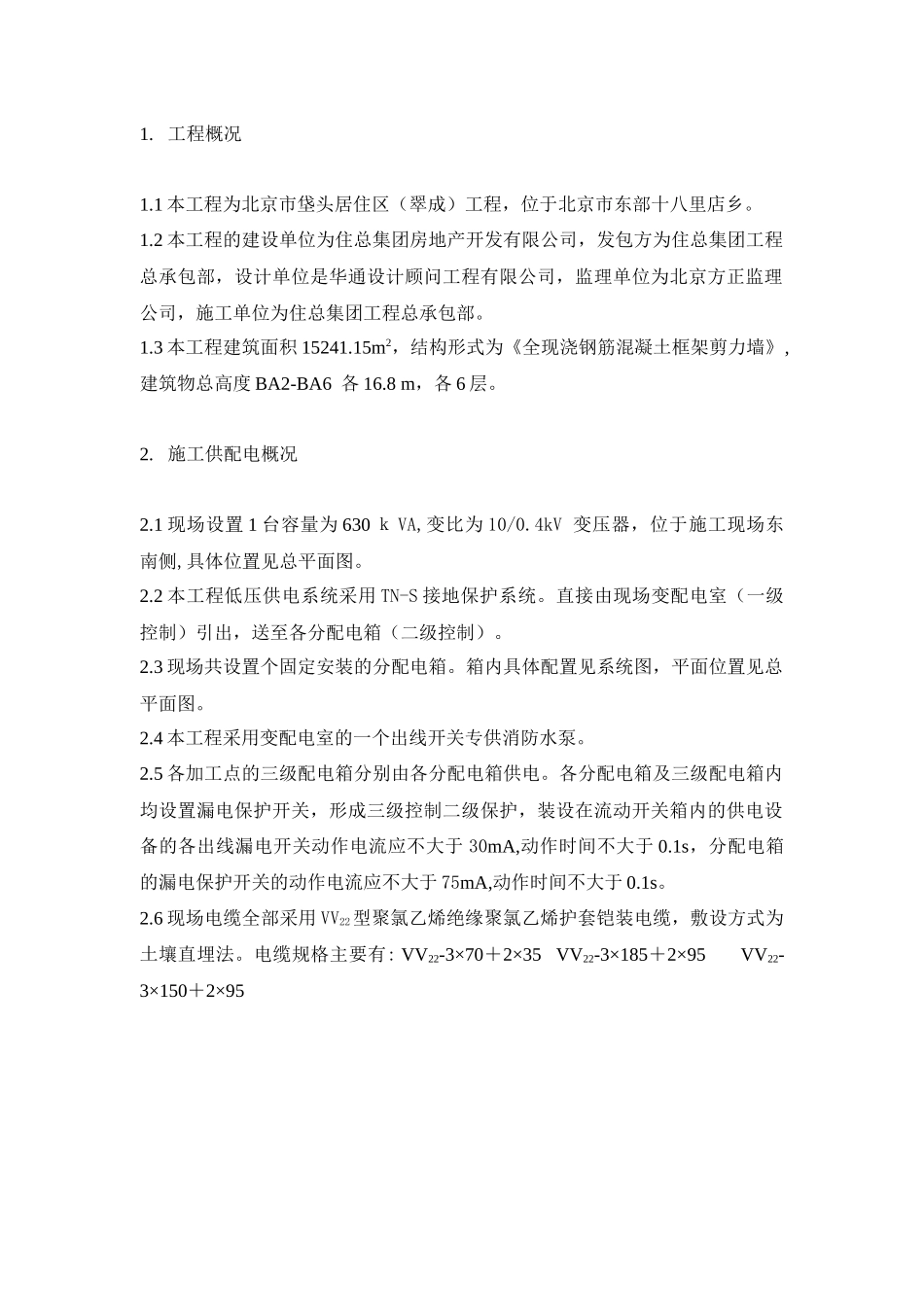

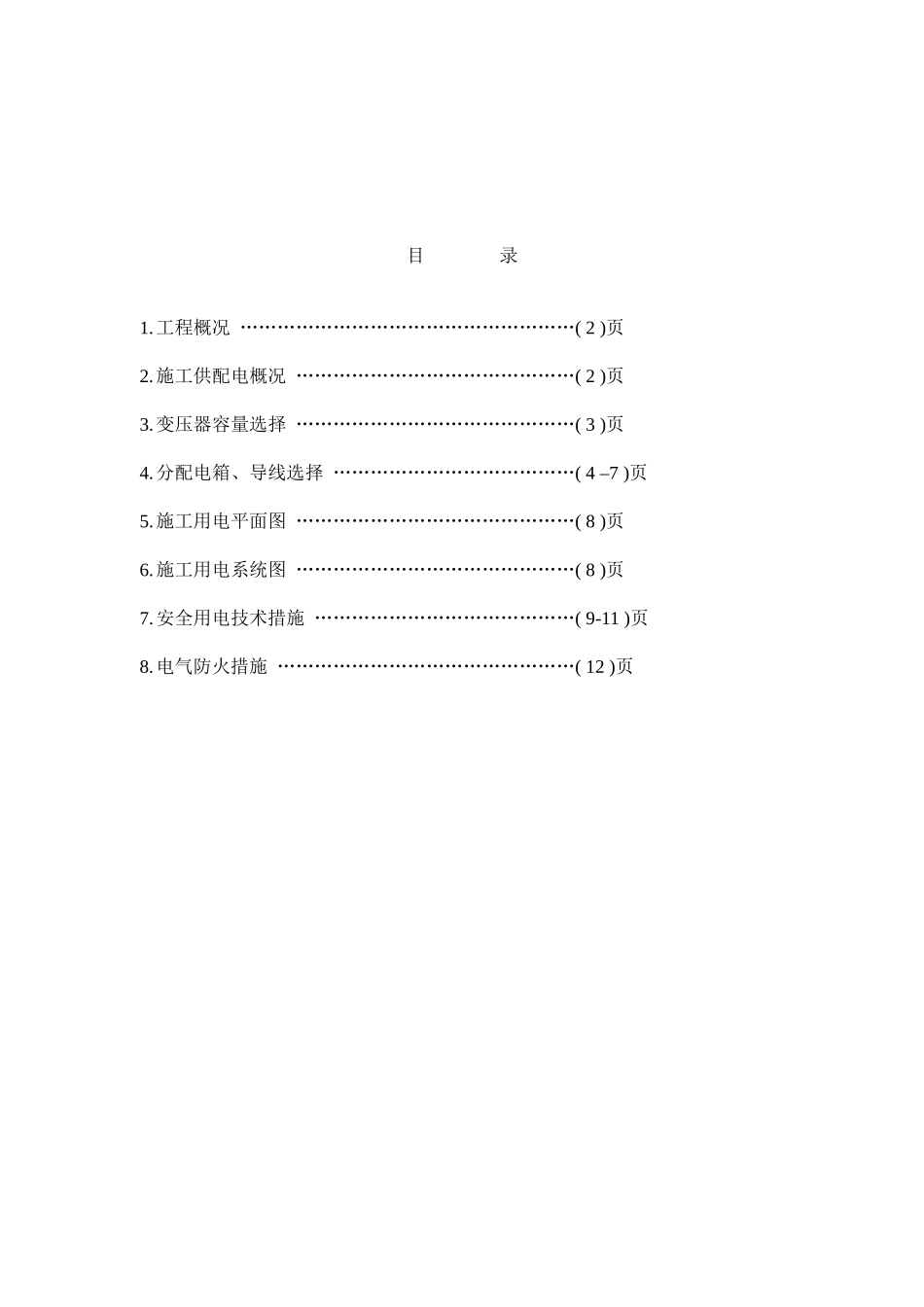

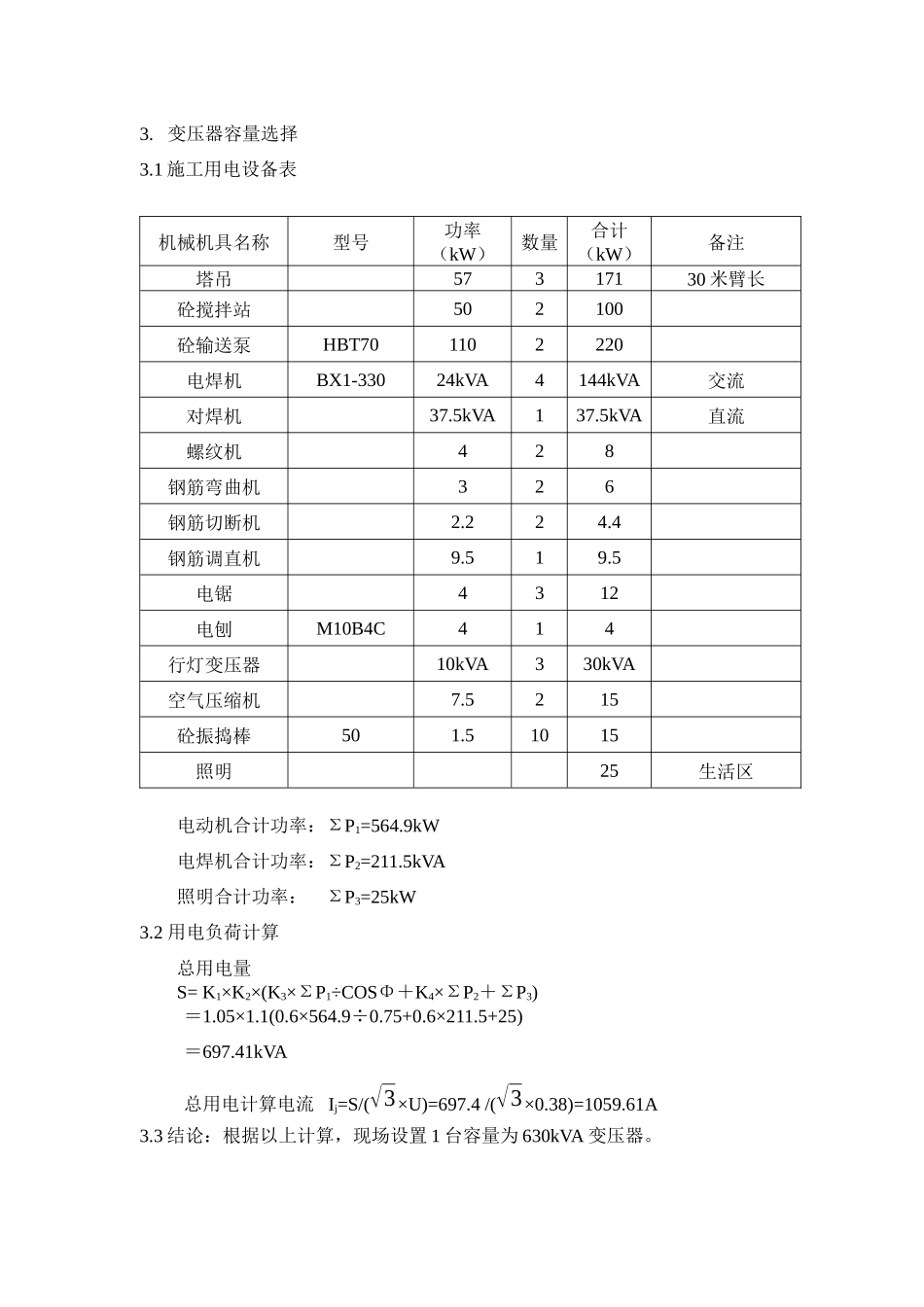

目 录1.工程概况 ………………………………………………( 2 )页2.施工供配电概况 ………………………………………( 2 )页3.变压器容量选择 ………………………………………( 3 )页4.分配电箱、导线选择 …………………………………( 4 –7 )页5.施工用电平面图 ………………………………………( 8 )页6.施工用电系统图 ………………………………………( 8 )页7.安全用电技术措施 ……………………………………( 9-11 )页8.电气防火措施 …………………………………………( 12 )页1. 工程概况1.1 本工程为北京市垡头居住区（翠成）工程，位于北京市东部十八里店乡。1.2 本工程的建设单位为住总集团房地产开发有限公司，发包方为住总集团工程总承包部，设计单位是华通设计顾问工程有限公司，监理单位为北京方正监理公司，施工单位为住总集团工程总承包部。1.3 本工程建筑面积 15241.15m2，结构形式为《全现浇钢筋混凝土框架剪力墙》,建筑物总高度 BA2-BA6 各 16.8 m，各 6 层。2. 施工供配电概况2.1 现场设置 1 台容量为 630 ｋ VA,变比为 10/0.4kV 变压器，位于施工现场东南侧,具体位置见总平面图。2.2 本工程低压供电系统采用 TN-S 接地保护系统。直接由现场变配电室（一级控制）引出，送至各分配电箱（二级控制）。2.3 现场共设置个固定安装的分配电箱。箱内具体配置见系统图，平面位置见总平面图。2.4 本工程采用变配电室的一个出线开关专供消防水泵。2.5 各加工点的三级配电箱分别由各分配电箱供电。各分配电箱及三级配电箱内均设置漏电保护开关，形成三级控制二级保护，装设在流动开关箱内的供电设备的各出线漏电开关动作电流应不大于 30mA,动作时间不大于 0.1s，分配电箱的漏电保护开关的动作电流应不大于 75mA,动作时间不大于 0.1s。2.6 现场电缆全部采用 VV22型聚氯乙烯绝缘聚氯乙烯护套铠装电缆，敷设方式为土壤直埋法。电缆规格主要有: VV22-3×70＋2×35 VV22-3×185＋2×95 VV22-3×150＋2×953. 变压器容量选择3.1 施工用电设备表机械机具名称型号功率（kW）数量合计（kW）备注塔吊57317130 米臂长砼搅拌站 502100砼输送泵HBT701102220电焊机BX1-33024kVA4144kVA交流对焊机37.5kVA137.5kVA直流螺纹机428钢筋弯曲机326钢筋切断机2.224.4钢筋调直机9.519.5电锯4312电刨M10B4C414行灯变压器10kVA330kVA空气压缩机7.5215砼振捣棒501.51015照明25生活区电动机合计功率：...
