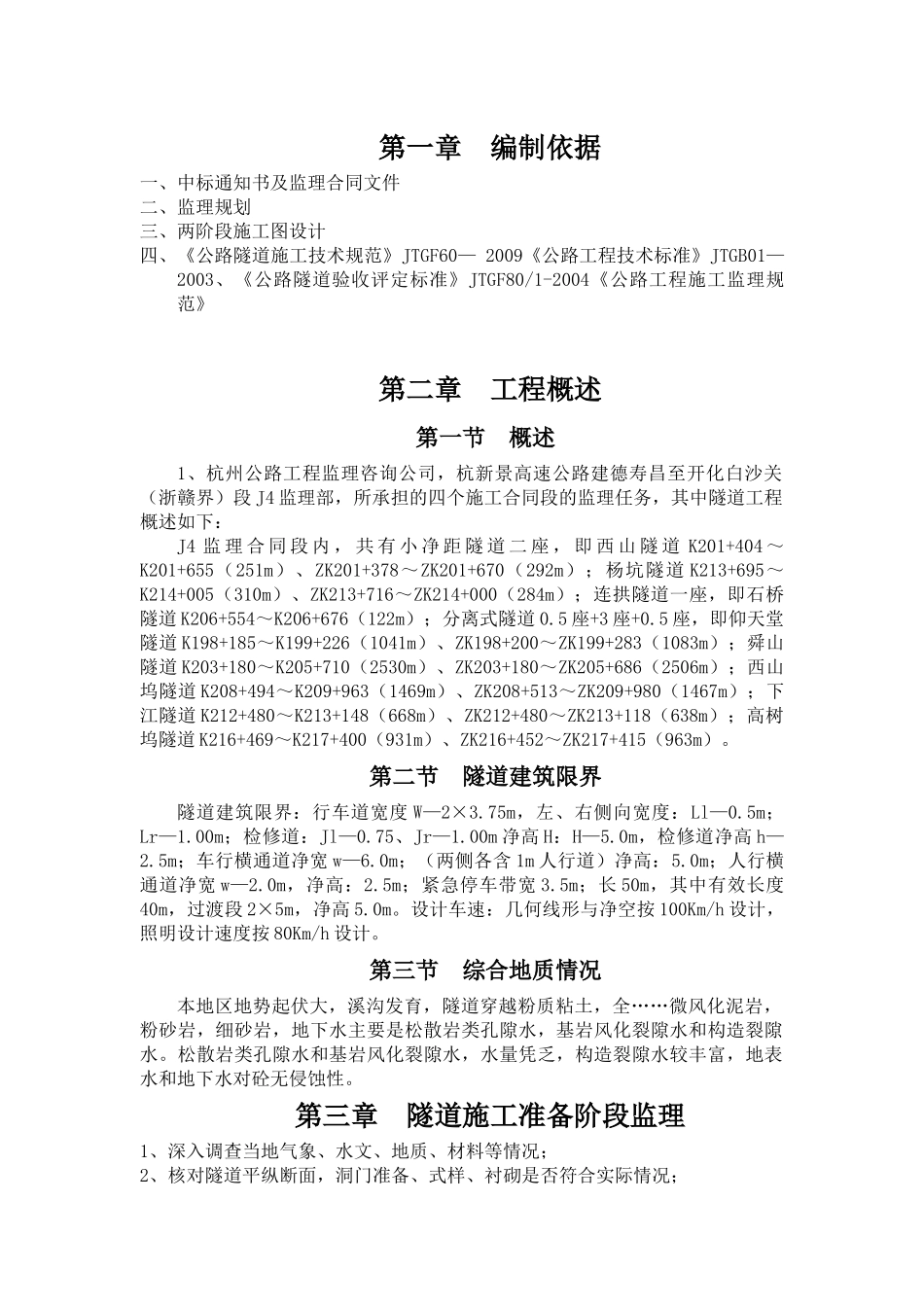

第一章 编制依据一、中标通知书及监理合同文件二、监理规划三、两阶段施工图设计四、《公路隧道施工技术规范》JTGF60— 2009《公路工程技术标准》JTGB01—2003、《公路隧道验收评定标准》JTGF80/1-2004《公路工程施工监理规范》第二章 工程概述第一节 概述1、杭州公路工程监理咨询公司，杭新景高速公路建德寿昌至开化白沙关（浙赣界）段 J4 监理部，所承担的四个施工合同段的监理任务，其中隧道工程概述如下：J4 监 理 合 同 段 内 ， 共 有 小 净 距 隧 道 二 座 ， 即 西 山 隧 道 K201+404 ～K201+655（251m）、ZK201+378～ZK201+670（292m）；杨坑隧道 K213+695～K214+005（310m）、ZK213+716～ZK214+000（284m）；连拱隧道一座，即石桥隧道 K206+554～K206+676（122m）；分离式隧道 0.5 座+3 座+0.5 座，即仰天堂隧道 K198+185～K199+226（1041m）、ZK198+200～ZK199+283（1083m）；舜山隧道 K203+180～K205+710（2530m）、ZK203+180～ZK205+686（2506m）；西山坞隧道 K208+494～K209+963（1469m）、ZK208+513～ZK209+980（1467m）；下江隧道 K212+480～K213+148（668m）、ZK212+480～ZK213+118（638m）；高树坞隧道 K216+469～K217+400（931m）、ZK216+452～ZK217+415（963m）。第二节 隧道建筑限界隧道建筑限界：行车道宽度 W—2×3.75m，左、右侧向宽度：Ll—0.5m；Lr—1.00m；检修道：Jl—0.75、Jr—1.00m 净高 H：H—5.0m，检修道净高 h—2.5m；车行横通道净宽 w—6.0m；（两侧各含 1m 人行道）净高：5.0m；人行横通道净宽 w—2.0m，净高：2.5m；紧急停车带宽 3.5m；长 50m，其中有效长度40m，过渡段 2×5m，净高 5.0m。设计车速：几何线形与净空按 100Km/h 设计，照明设计速度按 80Km/h 设计。第三节 综合地质情况本地区地势起伏大，溪沟发育，隧道穿越粉质粘土，全……微风化泥岩，粉砂岩，细砂岩，地下水主要是松散岩类孔隙水，基岩风化裂隙水和构造裂隙水。松散岩类孔隙水和基岩风化裂隙水，水量凭乏，构造裂隙水较丰富，地表水和地下水对砼无侵蚀性。第三章 隧道施工准备阶段监理1、深入调查当地气象、水文、地质、材料等情况；2、核对隧道平纵断面，洞门准备、式样、衬砌是否符合实际情况；3、核对设计文件中确定的施工方法，技术措施，洞内外排水措施是否符合实际情况；4、审核施工图，发现问题及时上报；5、审核并抽验承包人复测的控制点，施工测量用基准点，水准...
