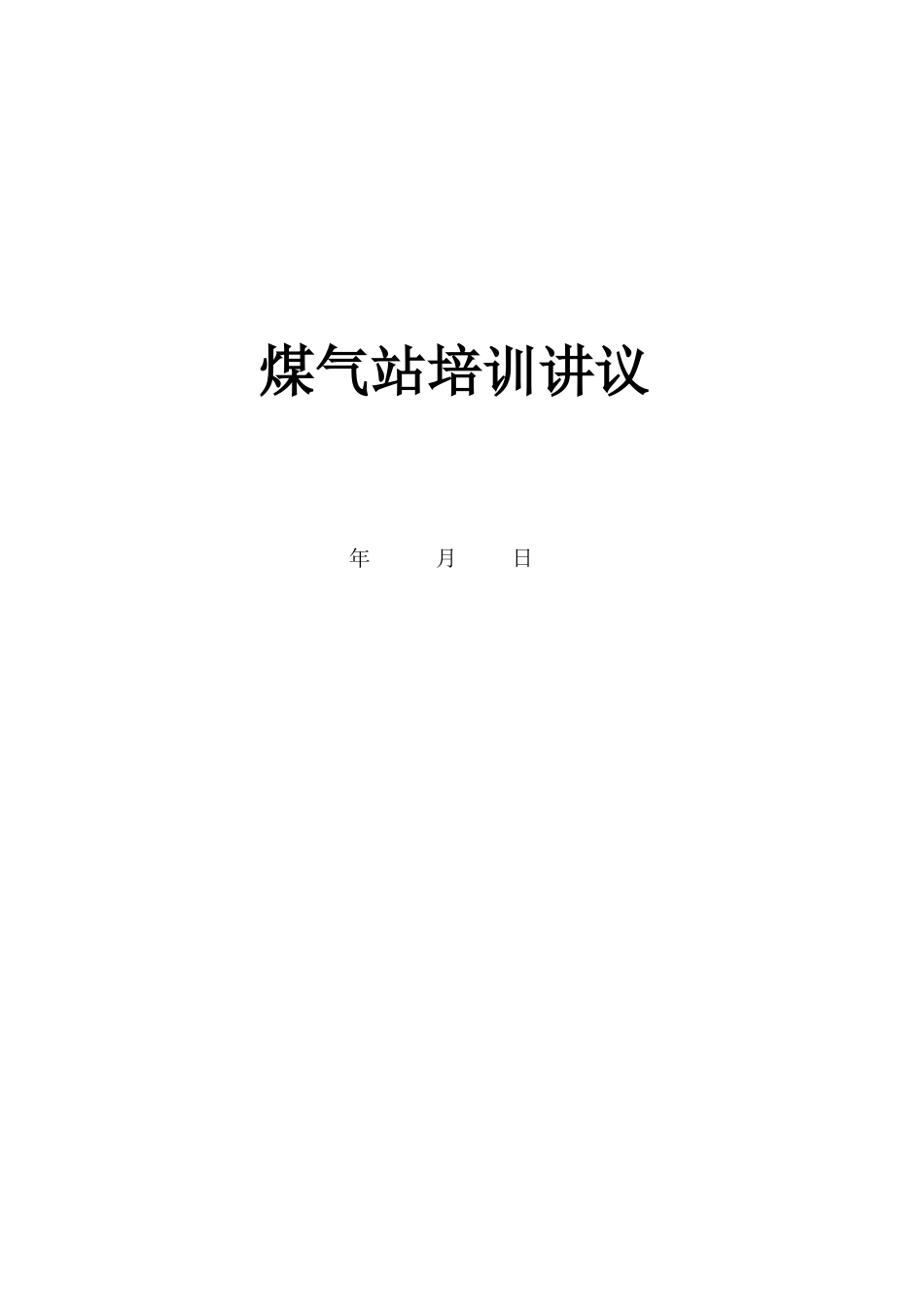

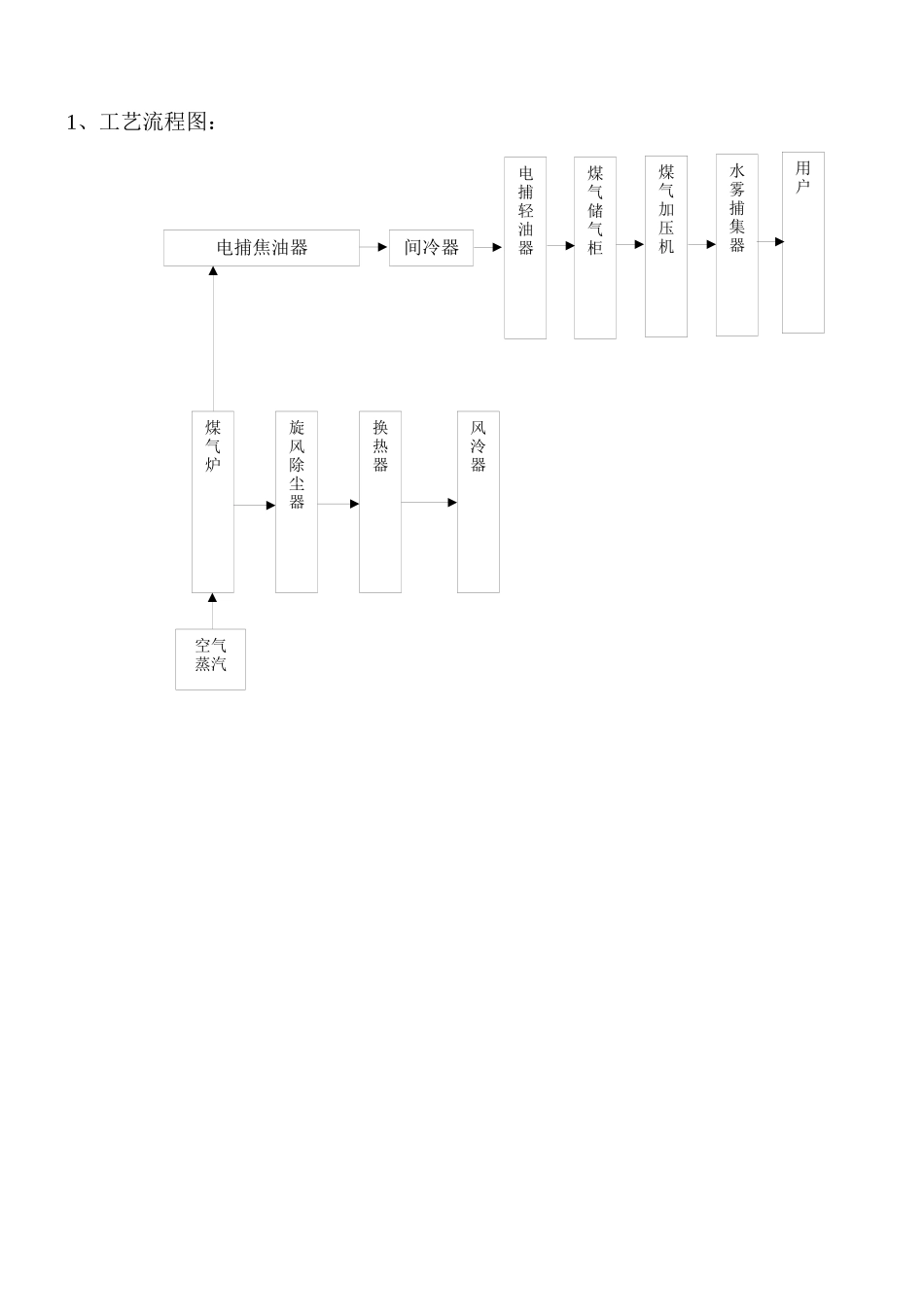

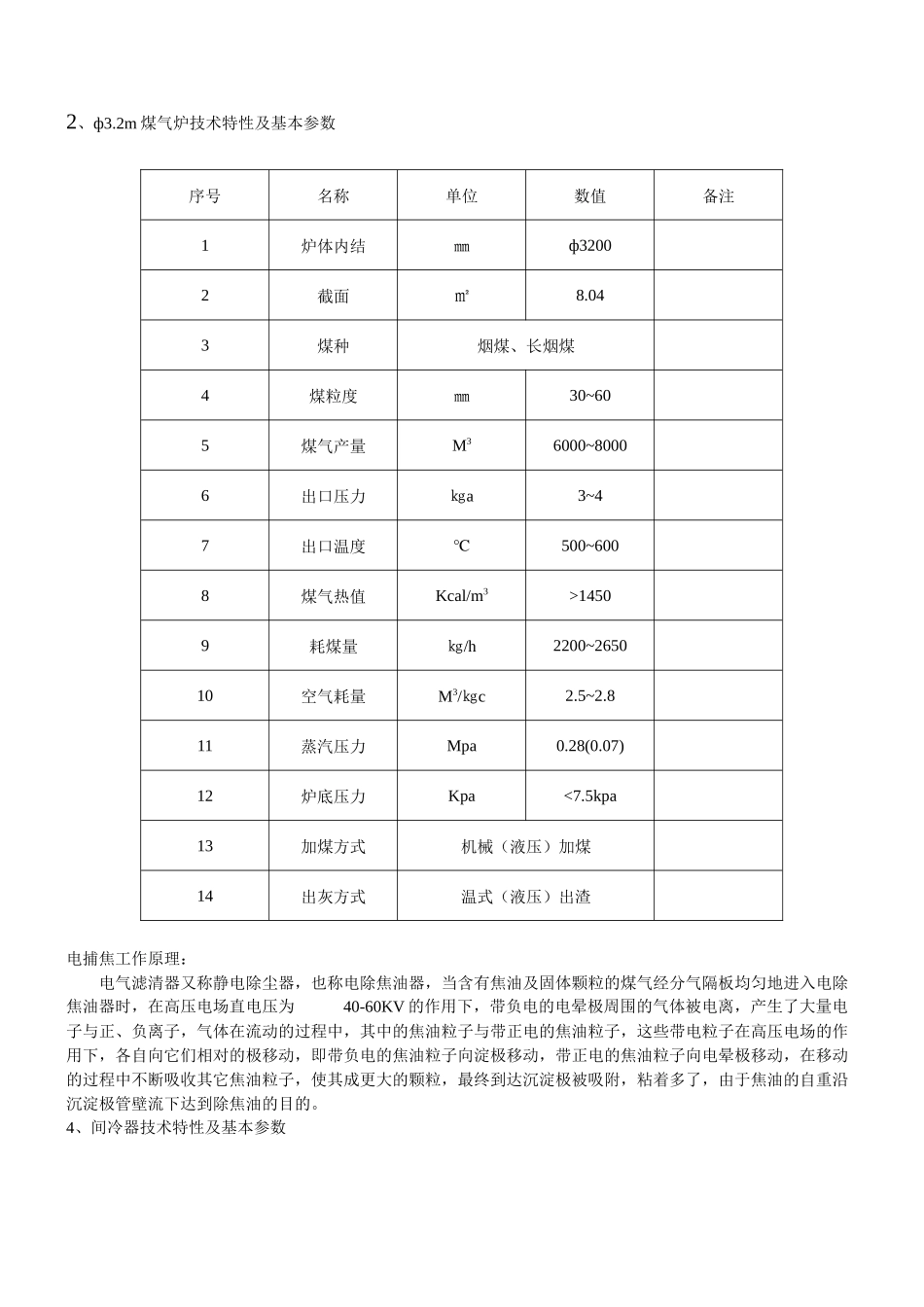

年 月 日 煤气站培训讲议1、工艺流程图：电捕焦油器间冷器电捕轻油器煤气储气柜煤气加压机水雾捕集器用户煤气炉旋风除尘器换热器风泠器空气蒸汽2、ф3.2m 煤气炉技术特性及基本参数序号名称单位数值备注1炉体内结㎜ф32002截面㎡8.043煤种烟煤、长烟煤4煤粒度㎜30~605煤气产量M36000~80006出口压力㎏a3~47出口温度℃500~6008煤气热值Kcal/m3>14509耗煤量㎏/h2200~265010空气耗量M3/㎏c2.5~2.811蒸汽压力Mpa0.28(0.07)12炉底压力Kpa<7.5kpa13加煤方式机械（液压）加煤14出灰方式温式（液压）出渣电捕焦工作原理：电气滤清器又称静电除尘器，也称电除焦油器，当含有焦油及固体颗粒的煤气经分气隔板均匀地进入电除焦油器时，在高压电场直电压为 40-60KV 的作用下，带负电的电晕极周围的气体被电离，产生了大量电子与正、负离子，气体在流动的过程中，其中的焦油粒子与带正电的焦油粒子，这些带电粒子在高压电场的作用下，各自向它们相对的极移动，即带负电的焦油粒子向淀极移动，带正电的焦油粒子向电晕极移动，在移动的过程中不断吸收其它焦油粒子，使其成更大的颗粒，最终到达沉淀极被吸附，粘着多了，由于焦油的自重沿沉淀极管壁流下达到除焦油的目的。4、间冷器技术特性及基本参数直径（㎜）换热面积（㎡）处理能力（m3/h）煤气出口温度()℃循环水进口温度()℃ф20501150~850035~45≤45间冷器工作原理：在间接冷却塔中，煤气与是不直接接触的，煤气是在管内流动，而冷却水是在管之间流动，它们这间不直接触，即煤气走管程，水走壳程。在间接冷却塔主要是依靠金属管壁的传热，将煤气的热量传给水，达到煤气降温的目的。由于煤气温度的下降，所以煤气中有部分凝结水析出，同时有部分轻质焦油凝结析出， 这些凝结水和轻质油通过水封排出。5、换热器技术特性及基本参数直径 mm换热面积㎡蒸汽产量 kg/h蒸汽压力 MPaф1270988500.294换热器工作原理：400~600℃左右的煤气，进入换热器后，锅炉内的水间接地与煤气进行热功当量交换，从而使水升温或沸腾保证了自产蒸汽的需要。同时也除去了一部分灰尘，落到底部水封内排出。6、旋风除尘器技术特性及基本参数直径㎜处理能力㎡/h工作温度℃最在工作压力 Paф17503600~5000400~6004000旋风除尘器技术工作原理：煤气带着灰尘以一定的速度沿切线方向进入除尘器，在除尘器内以螺旋线的形式作回转运动。悬浮的灰尘颗粒肥料粒在离心力的作用下被抛向圆筒的内表面，在重力作用下降落至排灰管。而煤气则从...
