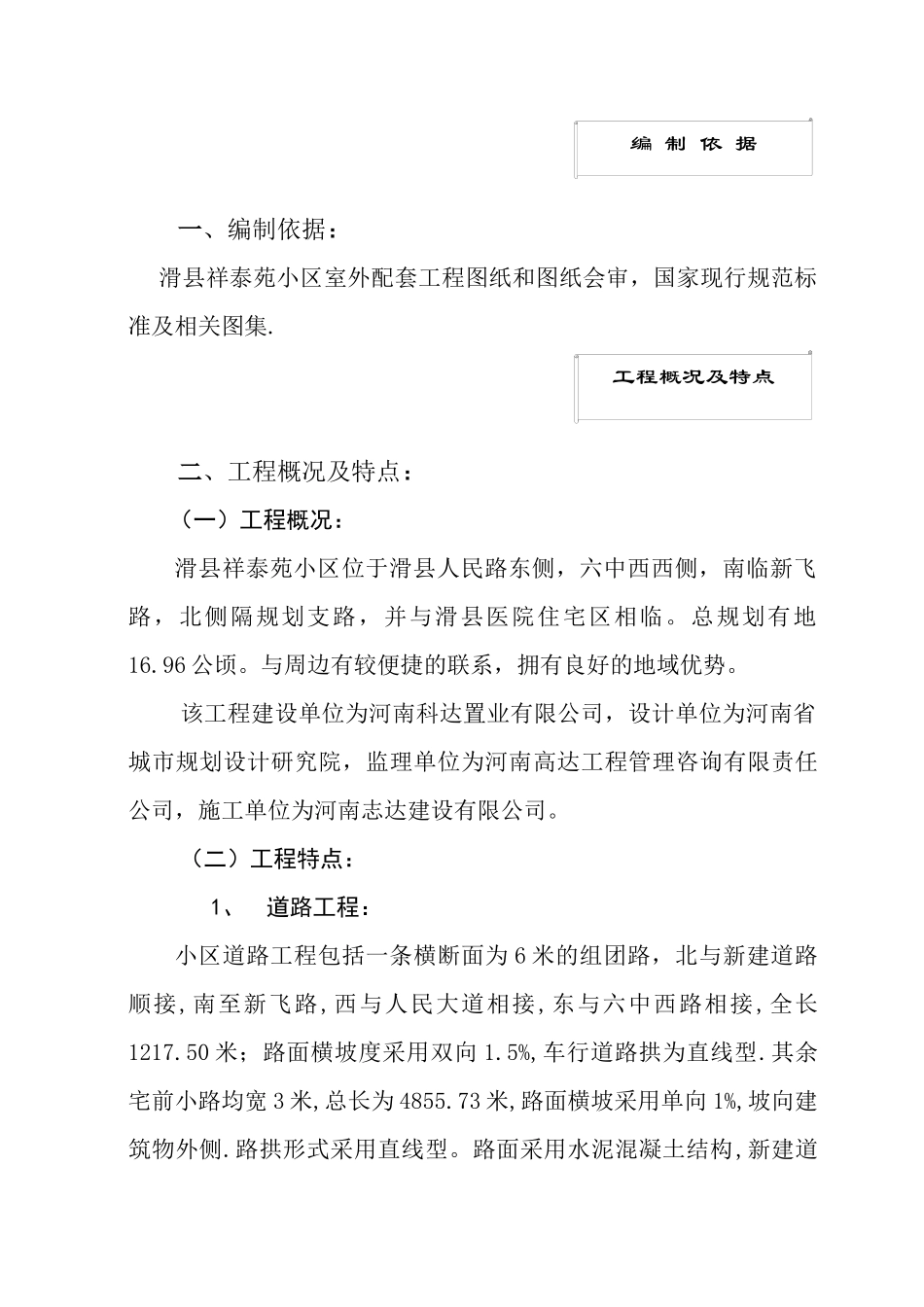

一、编制依据:滑县祥泰苑小区室外配套工程图纸和图纸会审,国家现行规范标准及相关图集.二、工程概况及特点:(一)工程概况:滑县祥泰苑小区位于滑县人民路东侧,六中西西侧,南临新飞路,北侧隔规划支路,并与滑县医院住宅区相临。总规划有地16.96 公顷。与周边有较便捷的联系,拥有良好的地域优势。该工程建设单位为河南科达置业有限公司,设计单位为河南省城市规划设计研究院,监理单位为河南高达工程管理咨询有限责任公司,施工单位为河南志达建设有限公司。(二)工程特点:1、道路工程:小区道路工程包括一条横断面为 6 米的组团路,北与新建道路顺接,南至新飞路,西与人民大道相接,东与六中西路相接,全长1217.50 米;路面横坡度采用双向 1.5%,车行道路拱为直线型.其余宅前小路均宽 3 米,总长为 4855.73 米,路面横坡采用单向 1%,坡向建筑物外侧.路拱形式采用直线型。路面采用水泥混凝土结构,新建道工程概况及特点编 制 依 据路路面结构总厚 50CM:C30 水泥混凝土(表面拉毛)厚 18CM,水泥粉煤灰碎石厚 16CM;水泥石灰土厚 16CM。广场道路路面结构总厚 38CM;50*50*6CM 的广场砖;M10 水泥砂浆垫层厚 2.0CM;C15 水泥混凝土厚 10CM;水泥石灰稳定土厚 20CM。2、给水工程:室外给水管道全长 4146 米,管径 DN63~DN200,管材采用 PE给水管,全线采用开槽施工,管道试验压力为 0.8MPA,砂垫层基础,且管底砂基础厚度不得小于 100MM,小区给水由人民路及新飞路市政给水管线接入,接入管管径分别为 DN200。3、污水工程: 室外污水管道全长 4621 米,管径 DN250~DN400,管材采用UPVC 双壁波纹排水管,全线采用开槽施工,管道基础采用砂砾垫 层基础,连接采用橡胶圈柔性接口,管道与检查井连接采用中介层做法,小区污水经北次出入口排入滑洲路市政污水管线。4、雨水工程: 室外雨水管道全长 1292 米,管径 DN400~DN600,管材采用UPVC 双壁波纹排水管和钢筋混凝土管,全线采用开槽施工。雨水管道位于道路中心线。DN300~DN500 管道采用 UPVC 双壁波纹排水管(Q/GTGY001-2001)采用橡胶圈柔性接口。DN600 管道采用钢筋混凝土管道凿毛,钢丝网水泥砂浆抹带接口。雨水口采用双篦雨水口,雨水篦子采用砼雨水口篦子,三个雨水口串联时,联络管管径 DN400,其他雨水口联络管管径为 DN300。小区雨水排向人民路、滑洲路和新飞路市政雨水管线。三、工程建设任务目标:(一)质量目标:1、行之有效的质量保证体系...
