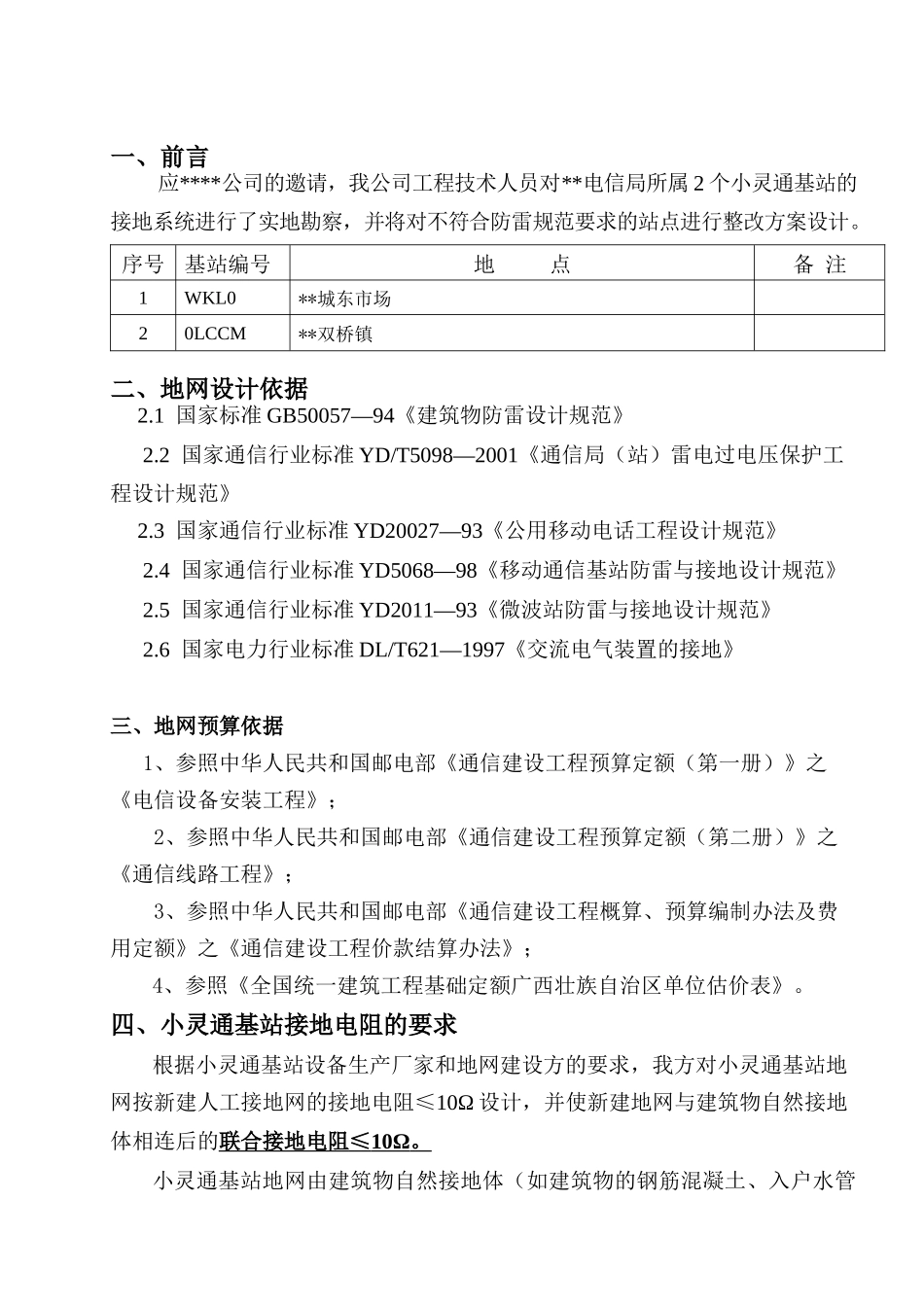

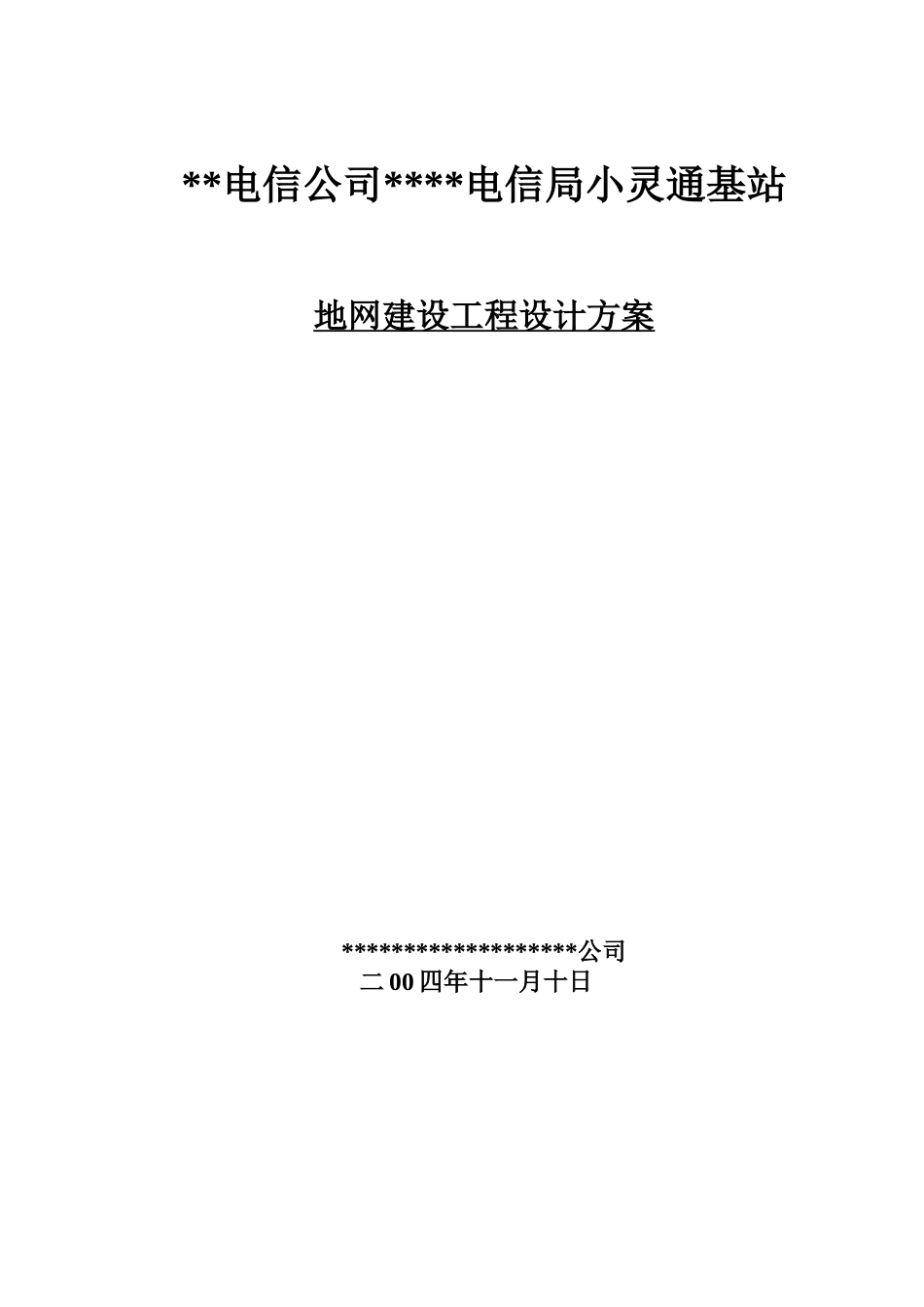

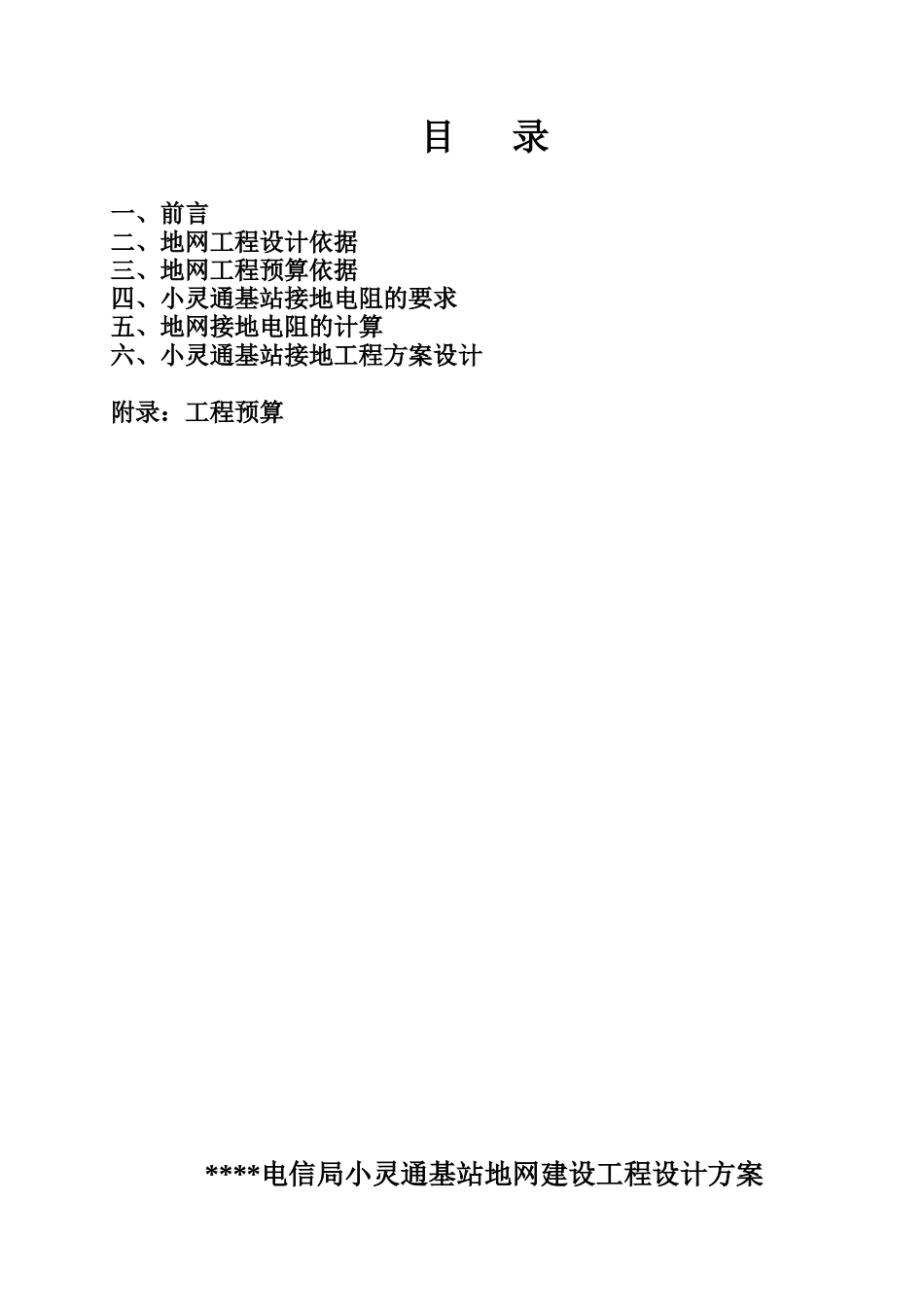

**电信公司****电信局小灵通基站地网建设工程设计方案*******************公司二 00 四年十一月十日目 录一、前言二、地网工程设计依据三、地网工程预算依据四、小灵通基站接地电阻的要求五、地网接地电阻的计算六、小灵通基站接地工程方案设计附录：工程预算****电信局小灵通基站地网建设工程设计方案一、前言应****公司的邀请，我公司工程技术人员对**电信局所属 2 个小灵通基站的接地系统进行了实地勘察，并将对不符合防雷规范要求的站点进行整改方案设计。序号基站编号地 点备 注1WKL0**城东市场20LCCM**双桥镇二、地网设计依据 2.1 国家标准 GB50057—94《建筑物防雷设计规范》 2.2 国家通信行业标准 YD/T5098—2001《通信局（站）雷电过电压保护工程设计规范》 2.3 国家通信行业标准 YD20027—93《公用移动电话工程设计规范》 2.4 国家通信行业标准 YD5068—98《移动通信基站防雷与接地设计规范》 2.5 国家通信行业标准 YD2011—93《微波站防雷与接地设计规范》 2.6 国家电力行业标准 DL/T621—1997《交流电气装置的接地》三、地网预算依据 1、参照中华人民共和国邮电部《通信建设工程预算定额（第一册）》之《电信设备安装工程》； 2、参照中华人民共和国邮电部《通信建设工程预算定额（第二册）》之《通信线路工程》； 3、参照中华人民共和国邮电部《通信建设工程概算、预算编制办法及费用定额》之《通信建设工程价款结算办法》；4、参照《全国统一建筑工程基础定额广西壮族自治区单位估价表》。四、小灵通基站接地电阻的要求根据小灵通基站设备生产厂家和地网建设方的要求，我方对小灵通基站地网按新建人工接地网的接地电阻≤10Ω 设计，并使新建地网与建筑物自然接地体相连后的联合接地电阻 ≤ 10Ω 。 小灵通基站地网由建筑物自然接地体（如建筑物的钢筋混凝土、入户水管等）和人工接地网构成。五、地网接地电阻的计算5.1 垂直地极接地电阻的计算采用 50×50×5 热镀锌角钢，每根 2m。RV=ρ2πL (ln 8 Ld −1)式中：RV——垂直接地极的接地电阻，Ω；ρ——土壤电阻率，Ω·m；L——垂直接地极的长度，m，本设计采用 2m；d——地极的直径或等效直径，本设计 d=0.042m。则得：RV 总=ρ2πL (ln 8 Ld −1)=ρ6.28×2 (ln 8×20.042−1)=0.4ρ5.2 水平地极接地电阻的计算钢材水平地极的计算Rh=ρ2πL (ln L2hd + A)式中： Rh——水平钢材接地极的接地电阻，Ω； L——水平接地极...
