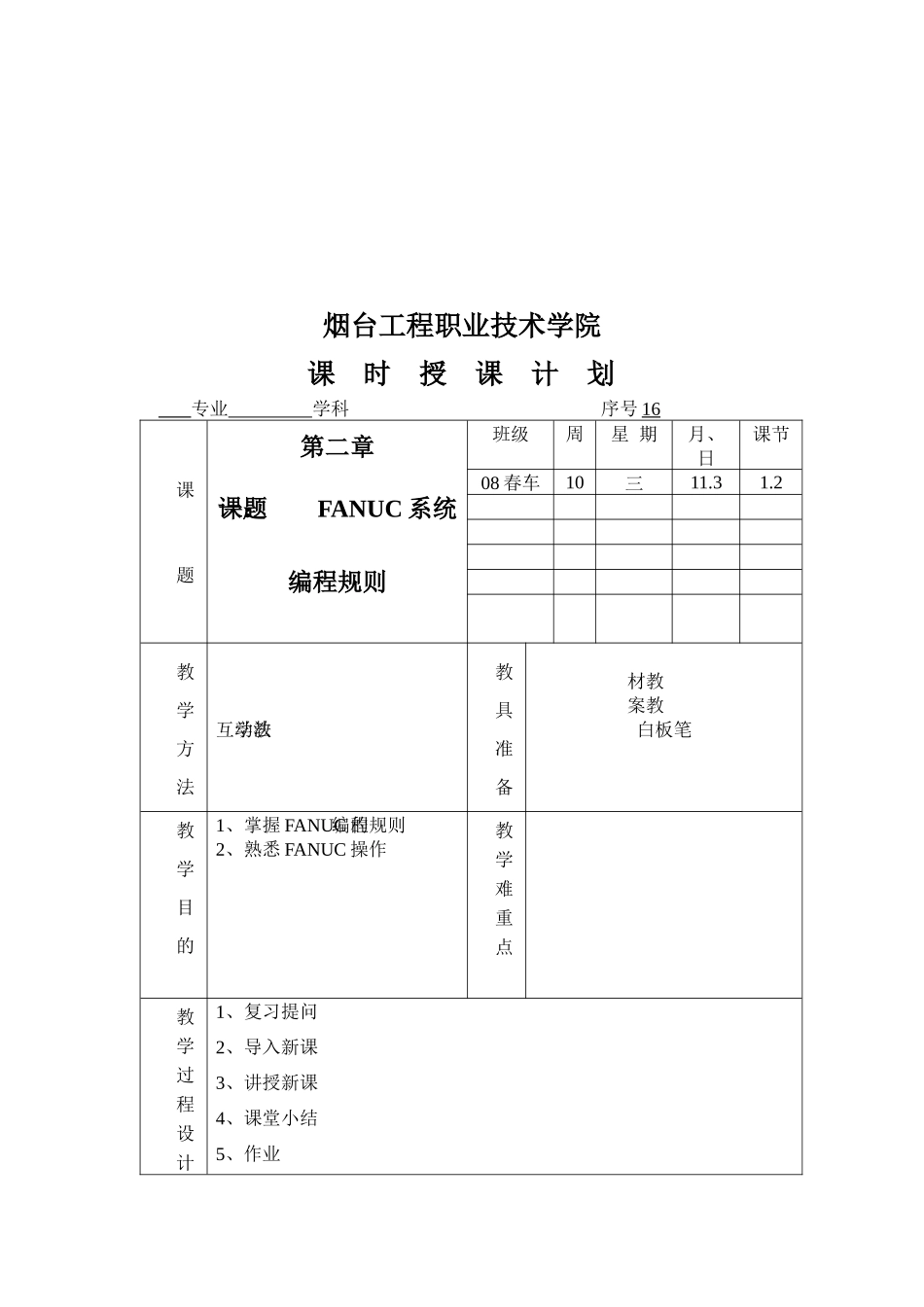

烟台工程职业技术学院课 时 授 课 计 划 专业 学科 序号 16课 题第二章课题一：FANUC 系统编程规则班级周星 期月、日课节08 春车10三11.31.2教 学 方 法互动教学法教 具 准 备教材教案白板笔教 学 目 的1、掌握 FANUC 的编程规则2、熟悉 FANUC 操作教 学 难 重 点教 学 过 程 设 计 1、复习提问2、导入新课3、讲授新课4、课堂小结5、作业课 后 体 会课题一：FANUC 系统编程规则一、FANUC 的准备功能表二、FANUC 系统编程规则1、小数点编程 在本系统中输入的任何坐标字(包括 X、Z、I、K、U、W、R 等)的数值后必须加小数点，即X100 必须记作 X100.0 或 X100.否则系统会默认为坐标字数值为 100×0.001 mm=0.1mm。该功能可以通过参数关闭。 2、绝对方式与增量方式 FANUC-0i 数控车系统中用 U 或 W 表示增量方式。在程序段出现U 即表示 X方向的增量值，出现W 即表示 Z 方向的增量值。同时允许绝对方式与增量方式混合编程。注意与使用 G90 和 G91 表示增量的系统的区别。 3、进给功能 系统默认进给方式为转进给。 4、程序名的指定 本系统程序名采用字母 O 后跟四位数字的格式。子程序文件名遵循同样的命名规则。通常在程序开始指定文件名，程序结束须加程序结束指令。 5．指令简写模式系统支持 G 指令或 M 指令简写。三、常用 G 代码G00、G01、G02、G03、G04、G32 的应用在通用代码中已经讲过这里不再做重复的阐述。1、参考点返回指令G28G28 X(U)____ Z(W)____； 其中 X(U)、Z(W)为参考点返回时的中间点，X、Z 为绝对坐标，U、W 为相对坐标G28 U0 W0 表示直接返回参考点2、恒线速控制 有时为了提高效率和保证工件表面精度，需要以恒定的线速度来进行切削。 指令格式：G96 S__；S 后面的数字表示的是恒定的线速度（m/min）。 例如 G96 S150 表示切削点的线速度控制在150 m/min。 用恒线速度控制加工端面、锥度和圆弧时，由于 X 坐标值不断变化，当刀具逐渐接近工件的旋转中心时，主轴转速会越来越高，工件有从卡盘飞出的危险，所以为防止事故的发生，必须限定主轴的最高转速。3、 恒线速取消（恒转速） 指令格式：G97 S__；S 后面的数字表示恒线速度控制取消后的主轴转速。 例如 G97 S3000 表示恒线速控制取消后主轴转速3000 rpm。如 S 未指定，将保留 G96 的最终值。4、最高转速限制指令格式：G50 S__；S 后面的数字表示的是最高...
