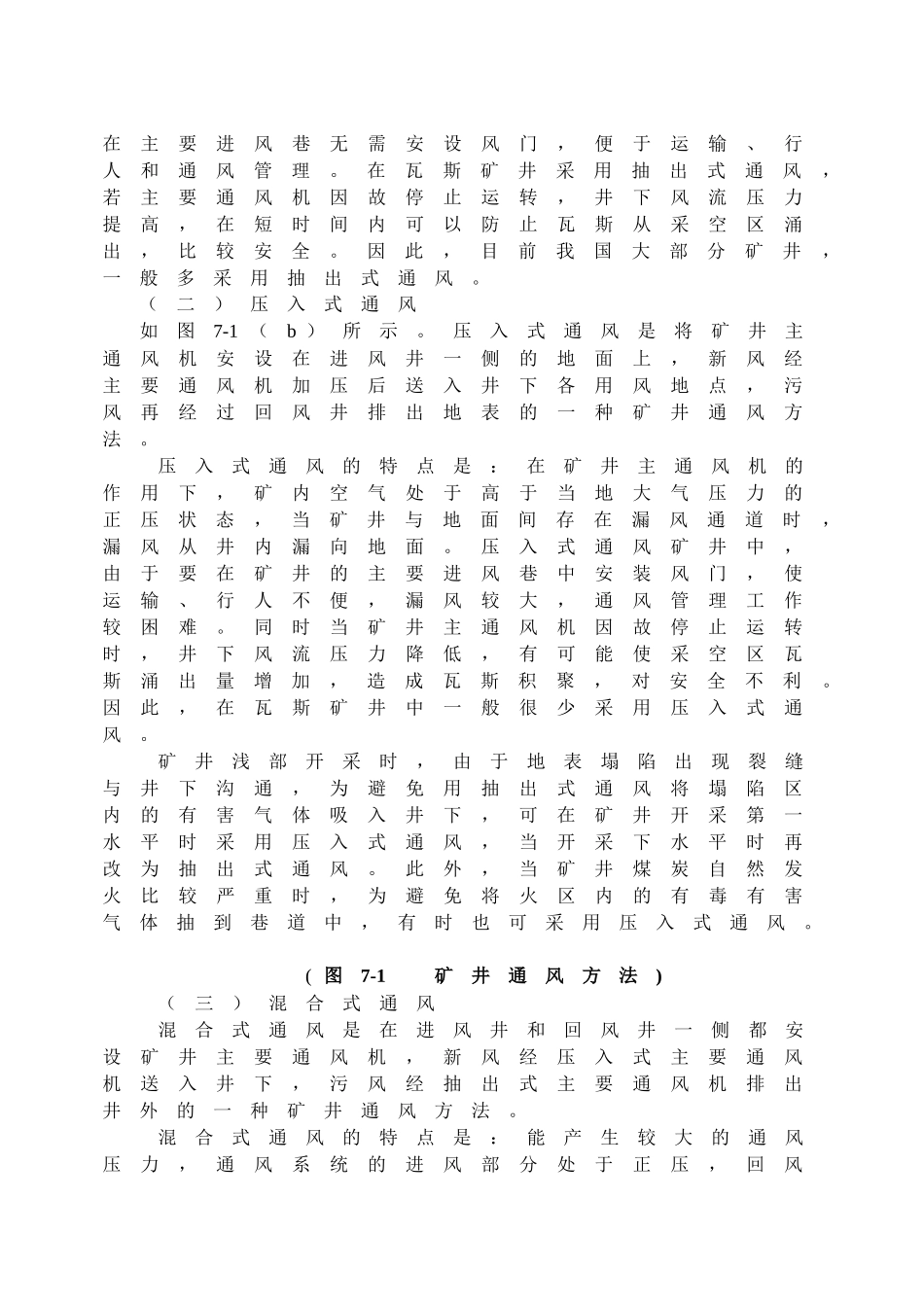

第 七 章 矿 井 通 风 系 统本章的主要内容包括：矿井通风方法、通风方式、通风设施；采区通风系统的基本要求；采区上下山的布置及工作面的通风方式；矿井有效风量率和漏风率的表示方法及防治漏风的措施；矿井通风系统图、网络图的绘制等。通过这些问题的分析讨论，达到下列目的：掌握矿井通风系统的形式、特点；采区通风系统的基本要求；采区上下山的布置形式及工作面通风方式；通风设施的质量标准、施工要求与管理；矿井有效风量率和漏风率的表示方法；矿井通风系统图的绘制要求；通风设施的施工技术和矿井通风系统图的绘制方法。理解矿井漏风的危害和预防措施。第一节 矿井通风系统矿井通风系统是矿井通风方法、通风方式、通风网路与通风设施的总称。《规程》规定：矿井必须有完整独立的通风系统，必须按实际风量核定矿井产量。矿井通风系统是否合理，对整个矿井通风状况的好坏和能否保障矿井安全生产起着重要的作用，同时还应在保证安全生产的前提下，尽量减少通风工程量，降低通风费用，力求经济合理。一、矿井通风方法矿井通风方法是指主要通风机对矿井供风的工作方法。按主要通风机的安装位置不同，分为抽出式、压入式及混合式三种。（一）抽出式通风如图7-1 (a) 所示。抽出式通风是将矿井主通风机安设在出风井一侧的地面上，新风经进风井流到井下各用风地点后，污风再通过风机排出地表的一种矿井通风方法。抽出式通风的特点是：在矿井主要通风机的作用下，矿内空气处于低于当地大气压力的负压状态，当矿井与地面间存在漏风通道时，漏风从地面漏入井内。抽出式通风矿井在主要进风巷无需安设风门，便于运输、行人和通风管理。在瓦斯矿井采用抽出式通风，若主要通风机因故停止运转，井下风流压力提高，在短时间内可以防止瓦斯从采空区涌出，比较安全。因此，目前我国大部分矿井，一般多采用抽出式通风。 （二）压入式通风 如图7-1 （b ）所示。压入式通风是将矿井主通风机安设在进风井一侧的地面上，新风经主要通风机加压后送入井下各用风地点，污风再经过回风井排出地表的一种矿井通风方法。压入式通风的特点是：在矿井主通风机的作用下，矿内空气处于高于当地大气压力的正压状态，当矿井与地面间存在漏风通道时，漏风从井内漏向地面。压入式通风矿井中，由于要在矿井的主要进风巷中安装风门，使运输、行人不便，漏风较大，通风管理工作较困难。同时当矿井主通风机因故停止运转时，井下风流压力降低，有可能使采空区瓦斯涌出...
