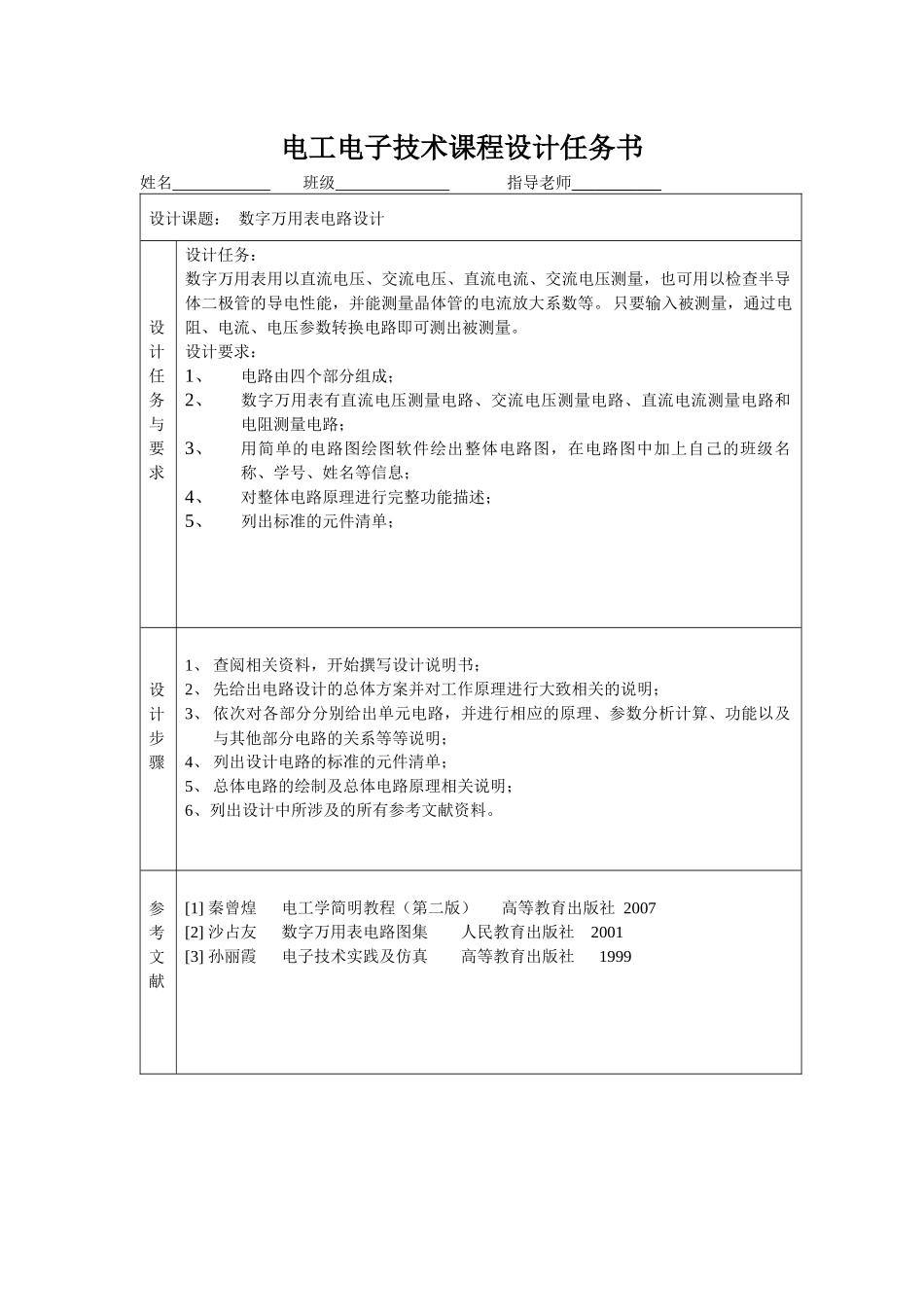

题目_ 数字万用表电路设计 班级_____ _____学号______ __ _________姓名 ________指导_ __ __ _______ 时间 景德镇陶瓷学院电工电子技术课程设计任务书姓名 班级 指导老师 设计课题: 数字万用表电路设计设计任务与要求设计任务:数字万用表用以直流电压、交流电压、直流电流、交流电压测量,也可用以检查半导体二极管的导电性能,并能测量晶体管的电流放大系数等。只要输入被测量,通过电阻、电流、电压参数转换电路即可测出被测量。设计要求:1、电路由四个部分组成;2、数字万用表有直流电压测量电路、交流电压测量电路、直流电流测量电路和电阻测量电路;3、用简单的电路图绘图软件绘出整体电路图,在电路图中加上自己的班级名称、学号、姓名等信息;4、对整体电路原理进行完整功能描述;5、列出标准的元件清单;设计步骤1、 查阅相关资料,开始撰写设计说明书;2、 先给出电路设计的总体方案并对工作原理进行大致相关的说明;3、 依次对各部分分别给出单元电路,并进行相应的原理、参数分析计算、功能以及与其他部分电路的关系等等说明;4、 列出设计电路的标准的元件清单;5、 总体电路的绘制及总体电路原理相关说明;6、列出设计中所涉及的所有参考文献资料。参考文献 [1] 秦曾煌 电工学简明教程(第二版) 高等教育出版社 2007[2] 沙占友 数字万用表电路图集 人民教育出版社 2001[3] 孙丽霞 电子技术实践及仿真 高等教育出版社 1999目录1.总体方案与原理说明┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉42.直流电压测量电路┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 53.交流电压测量电路┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉64.直流电流测量电路┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉75.电阻测量电路┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉86.总体电路原理相关说明┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉97.总体电路原理图┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉108.元件清单┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉119.参考文献┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉1210.设计心得体会┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉131.总体方案与原理说明数字万用表电路设计包括复位电路、震荡电路、ADC 输入、被测量显示。复位电路用来清零进行下一次的测量;震荡电路...
