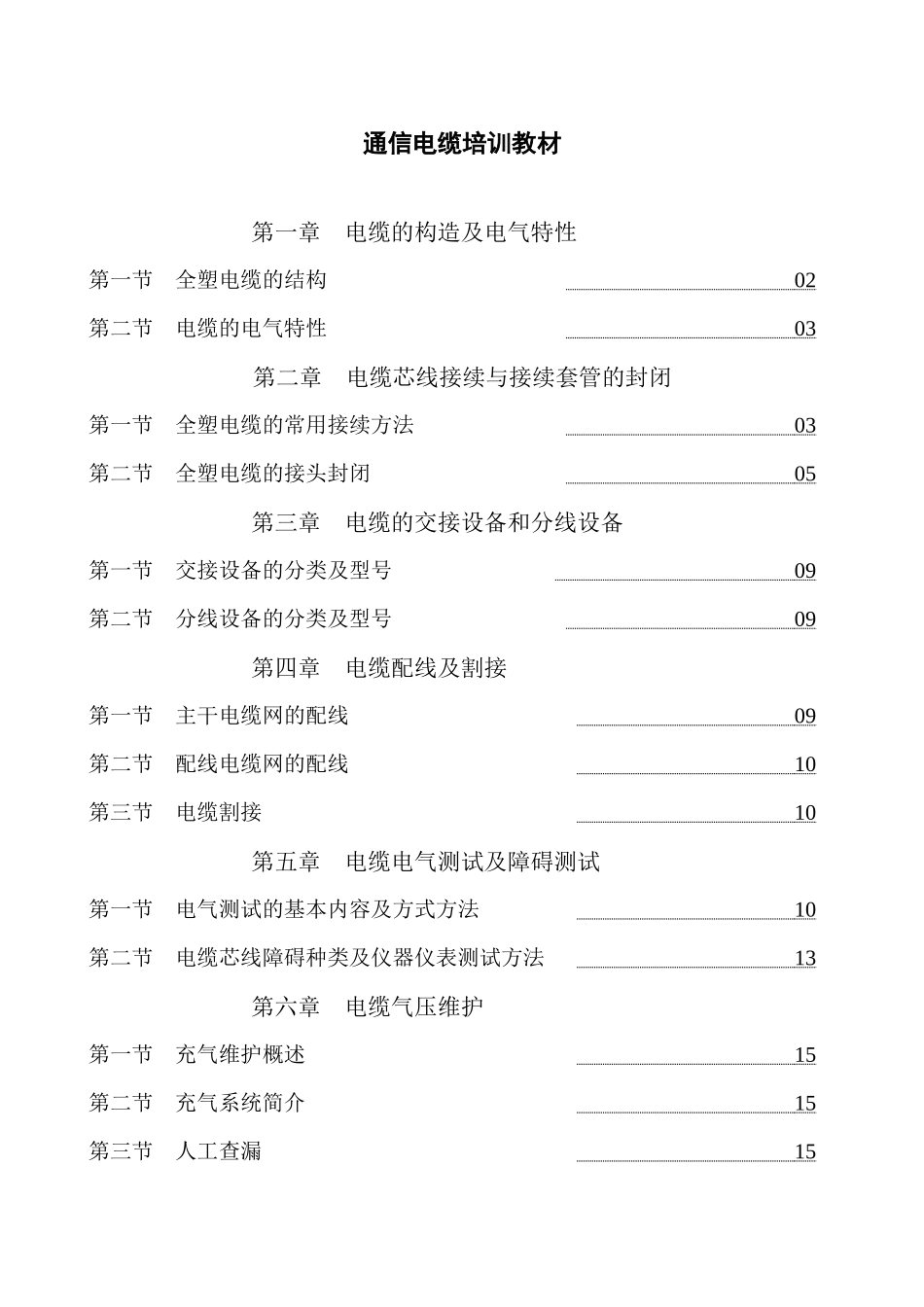

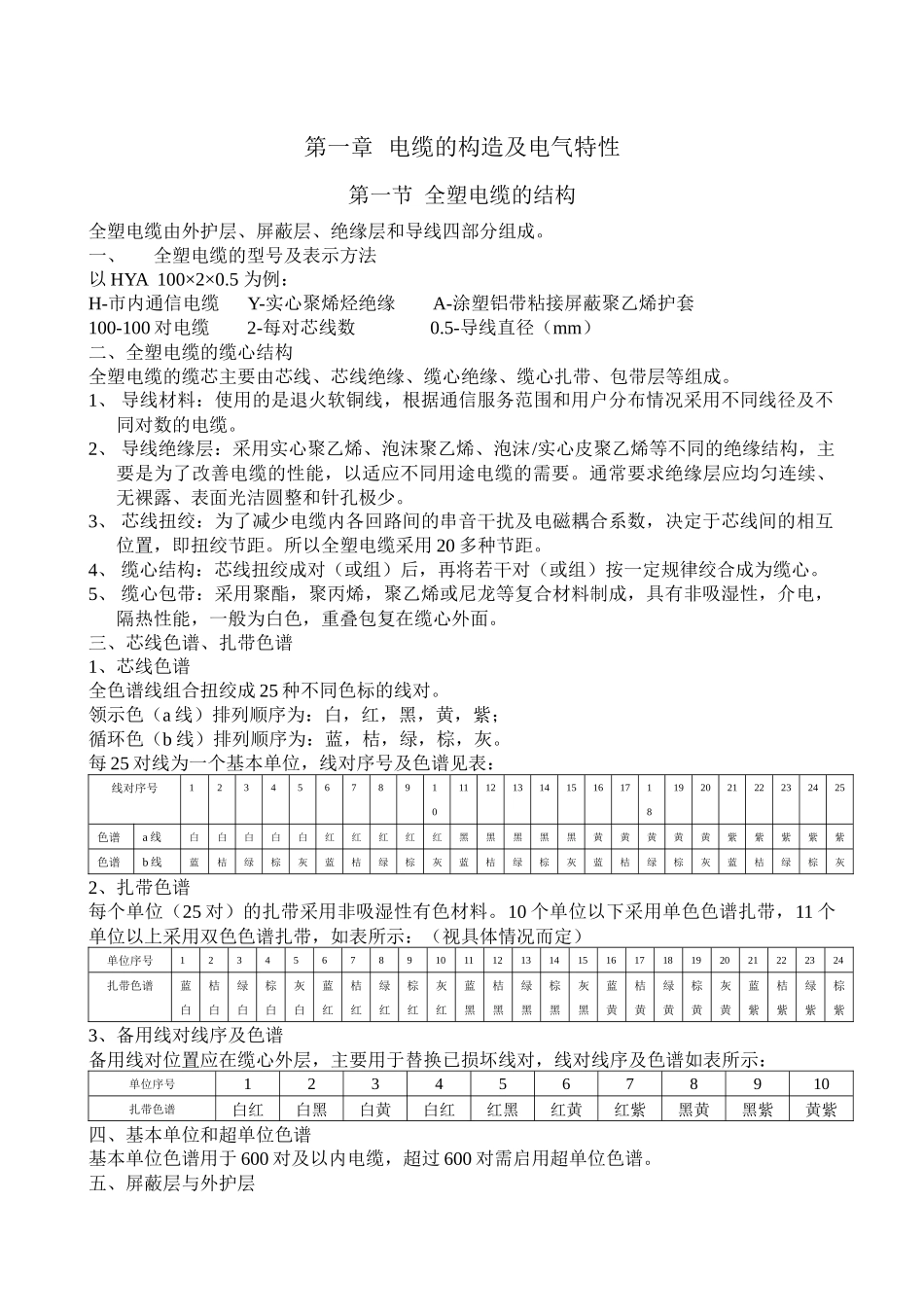

通信电缆培训教材 第一章 电缆的构造及电气特性 第一节 全塑电缆的结构 02 第二节 电缆的电气特性 03 第二章 电缆芯线接续与接续套管的封闭第一节 全塑电缆的常用接续方法 03 第二节 全塑电缆的接头封闭 05 第三章 电缆的交接设备和分线设备第一节 交接设备的分类及型号 09 第二节 分线设备的分类及型号 09 第四章 电缆配线及割接第一节 主干电缆网的配线 09 第二节 配线电缆网的配线 10 第三节 电缆割接 10 第五章 电缆电气测试及障碍测试第一节 电气测试的基本内容及方式方法 10 第二节 电缆芯线障碍种类及仪器仪表测试方法 13 第六章 电缆气压维护第一节 充气维护概述 15 第二节 充气系统简介 15 第三节 人工查漏 15 第一章 电缆的构造及电气特性第一节 全塑电缆的结构全塑电缆由外护层、屏蔽层、绝缘层和导线四部分组成。一、全塑电缆的型号及表示方法以 HYA 100×2×0.5 为例：H-市内通信电缆 Y-实心聚烯烃绝缘 A-涂塑铝带粘接屏蔽聚乙烯护套100-100 对电缆 2-每对芯线数 0.5-导线直径（mm）二、全塑电缆的缆心结构全塑电缆的缆芯主要由芯线、芯线绝缘、缆心绝缘、缆心扎带、包带层等组成。1、 导线材料：使用的是退火软铜线，根据通信服务范围和用户分布情况采用不同线径及不同对数的电缆。2、 导线绝缘层：采用实心聚乙烯、泡沫聚乙烯、泡沫/实心皮聚乙烯等不同的绝缘结构，主要是为了改善电缆的性能，以适应不同用途电缆的需要。通常要求绝缘层应均匀连续、无裸露、表面光洁圆整和针孔极少。3、 芯线扭绞：为了减少电缆内各回路间的串音干扰及电磁耦合系数，决定于芯线间的相互位置，即扭绞节距。所以全塑电缆采用 20 多种节距。4、 缆心结构：芯线扭绞成对（或组）后，再将若干对（或组）按一定规律绞合成为缆心。5、 缆心包带：采用聚酯，聚丙烯，聚乙烯或尼龙等复合材料制成，具有非吸湿性，介电，隔热性能，一般为白色，重叠包复在缆心外面。三、芯线色谱、扎带色谱1、芯线色谱全色谱线组合扭绞成 25 种不同色标的线对。领示色（a 线）排列顺序为：白，红，黑，黄，紫；循环色（b 线）排列顺序为：蓝，桔，绿，棕，灰。每 25 对线为一个基本单位，线对序号及色谱见表：线对序号12345678910111213141516171819202122232425色谱a 线白白白白白红红红红红黑黑黑黑黑黄黄黄黄黄紫紫紫紫紫色谱b 线蓝桔绿棕灰蓝桔绿棕灰蓝桔绿棕灰蓝桔绿棕灰蓝桔绿棕灰2、扎带...
