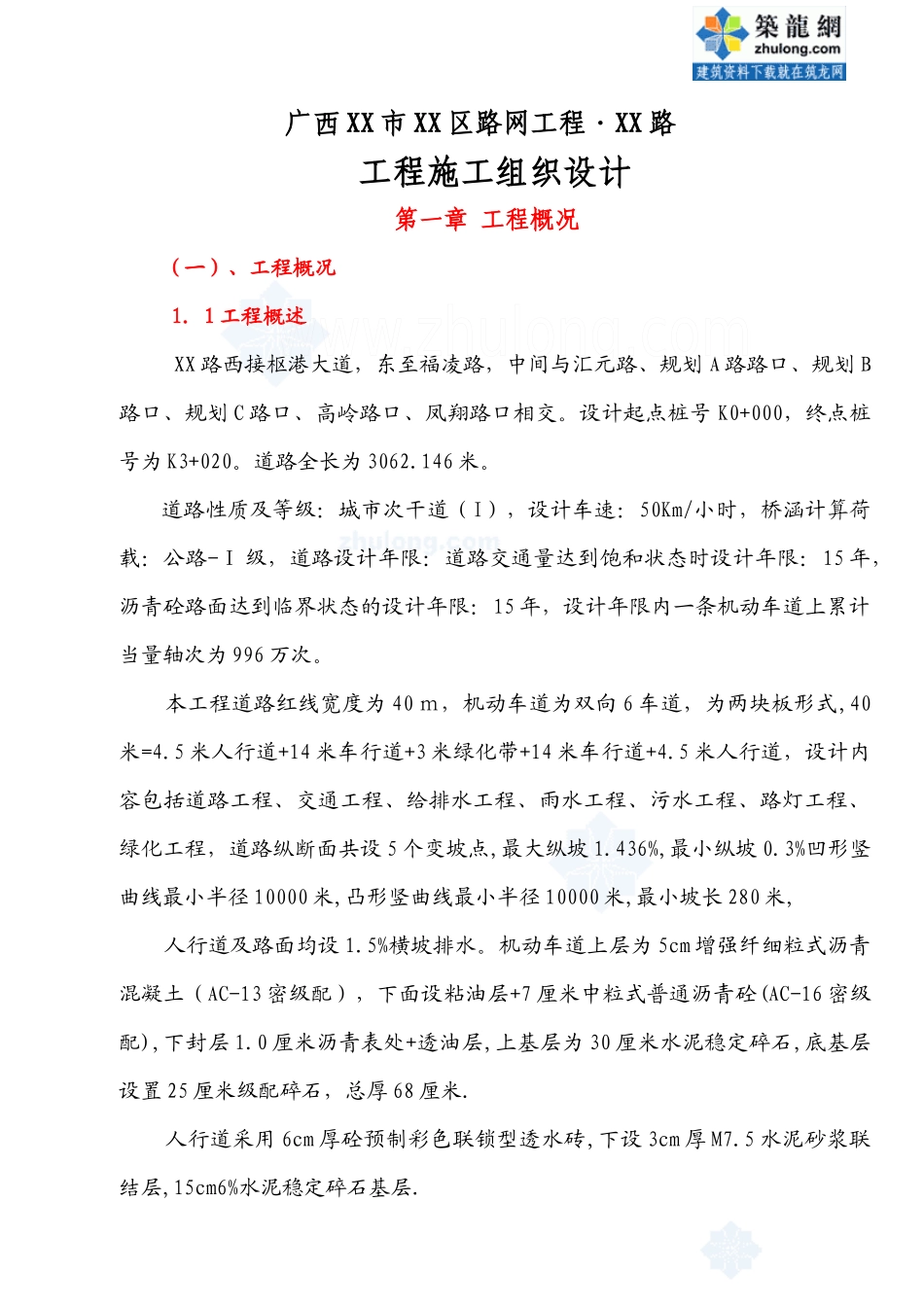

广西 XX 市 XX 区路网工程·XX 路工程施工组织设计 第一章 工程概况 （一）、工程概况 1．1 工程概述 XX 路西接枢港大道，东至福凌路，中间与汇元路、规划 A 路路口、规划 B路口、规划 C 路口、高岭路口、凤翔路口相交。设计起点桩号 K0+000，终点桩号为 K3+020。道路全长为 3062.146 米。道路性质及等级：城市次干道（I），设计车速：50Km/小时，桥涵计算荷载：公路-Ⅰ 级，道路设计年限：道路交通量达到饱和状态时设计年限：15 年，沥青砼路面达到临界状态的设计年限：15 年，设计年限内一条机动车道上累计当量轴次为 996 万次。 本工程道路红线宽度为 40 ｍ，机动车道为双向 6 车道，为两块板形式,40米=4.5 米人行道+14 米车行道+3 米绿化带+14 米车行道+4.5 米人行道，设计内容包括道路工程、交通工程、给排水工程、雨水工程、污水工程、路灯工程、绿化工程，道路纵断面共设 5 个变坡点,最大纵坡 1.436%,最小纵坡 0.3%凹形竖曲线最小半径 10000 米,凸形竖曲线最小半径 10000 米,最小坡长 280 米, 人行道及路面均设 1.5%横坡排水。机动车道上层为 5cm 增强纤细粒式沥青混凝土（AC-13 密级配），下面设粘油层+7 厘米中粒式普通沥青砼(AC-16 密级配),下封层 1.0 厘米沥青表处+透油层,上基层为 30 厘米水泥稳定碎石,底基层设置 25 厘米级配碎石，总厚 68 厘米. 人行道采用 6cm 厚砼预制彩色联锁型透水砖,下设 3cm 厚 M7.5 水泥砂浆联结层,15cm6%水泥稳定碎石基层.本工程区域内现状无建成给水系统,本工程给水管径是按照本工程可研报告设计的管径,采用生产、生活分质供水，设计 2 套给水系统均按双侧布管，分别布置于道路两侧人行道下，生活给水管距路中 19 米。生产给水距路中 17 米，生活给水管径为 DN150～DN200 管道总长 6187 米，生产给水管径 DN300～DN600，管道总长 6204 米。本工程区域内现状排水基本按自然地形就近排入鱼塘、低洼地及水库，本工程汇水面积为 232.16ha，排水采用分流制。雨水管布置于道路两侧机动车道下，距路中 12.3 米。设计管径 D600～D2000，管道总长 5980 米，预埋综合管道为 D400～D800，管道总长 698 米。污水管道按规划排入高岭路规划污水管道中，高岭路～福凌路段污水排入福凌路规划污水管中，污水排水体系采用分流制，汇水面积为 171.92ha，污水管道布置机动车道下，距路中 14.5 米.设计污水管径 D300～D1000,管...
