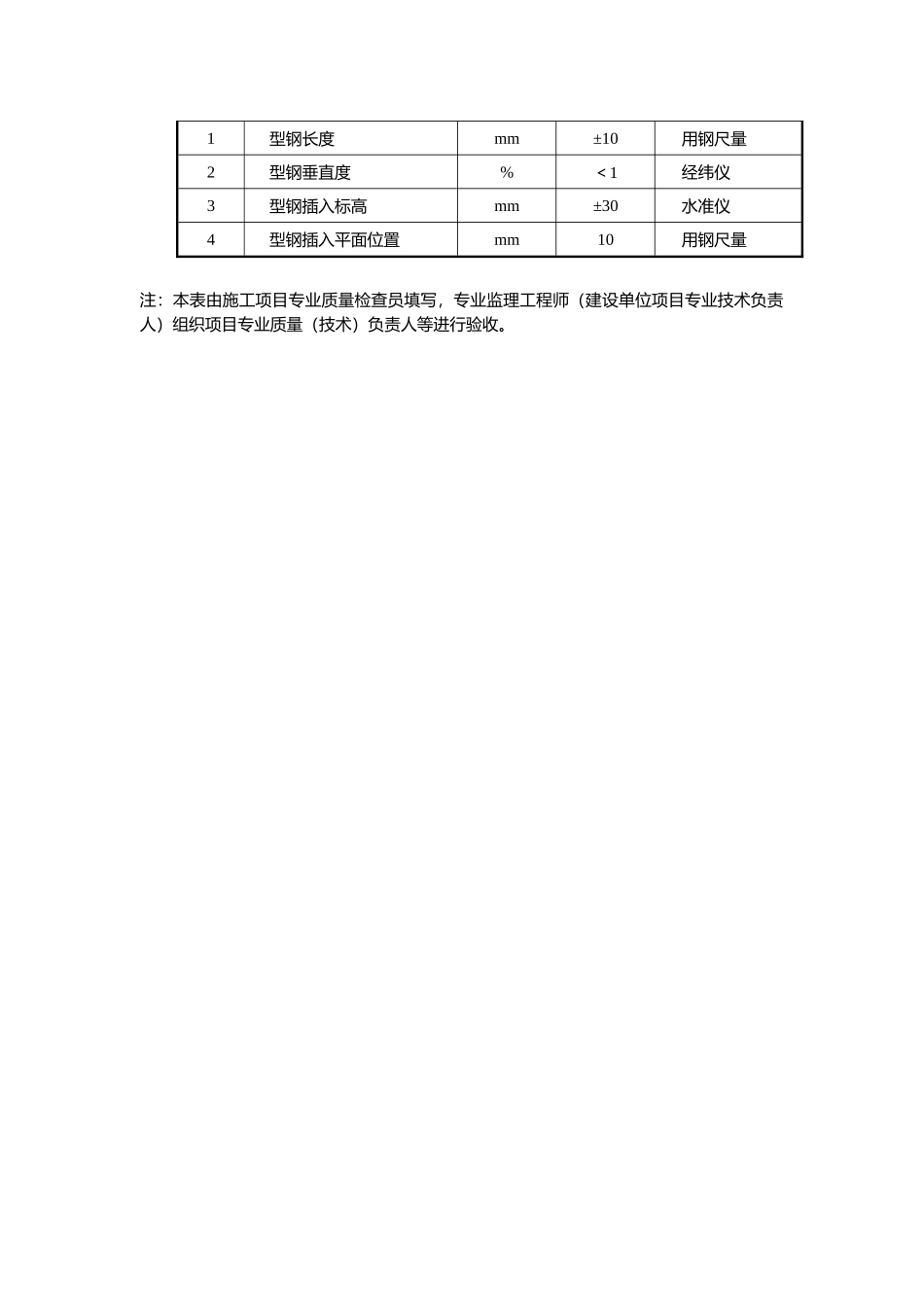

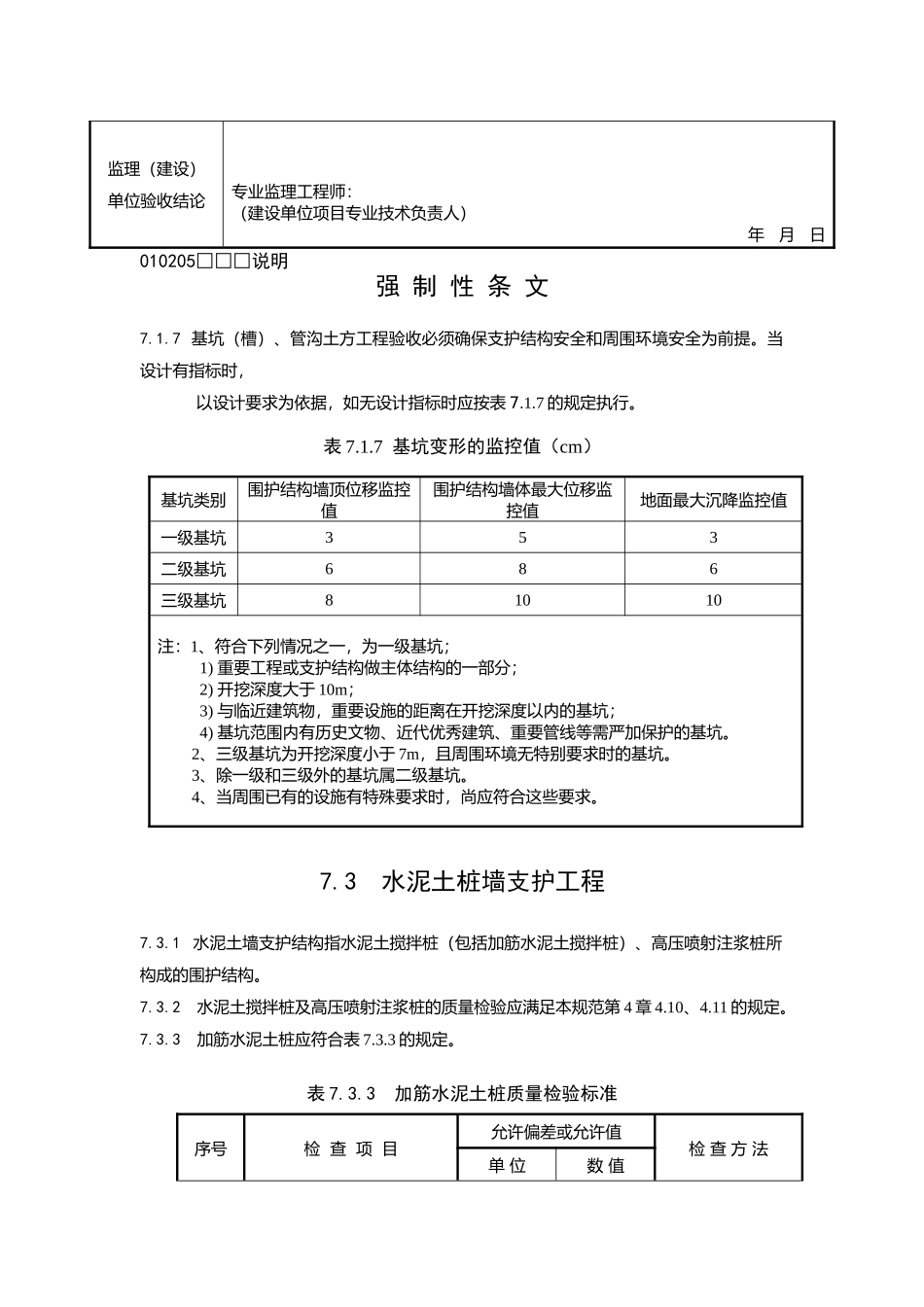

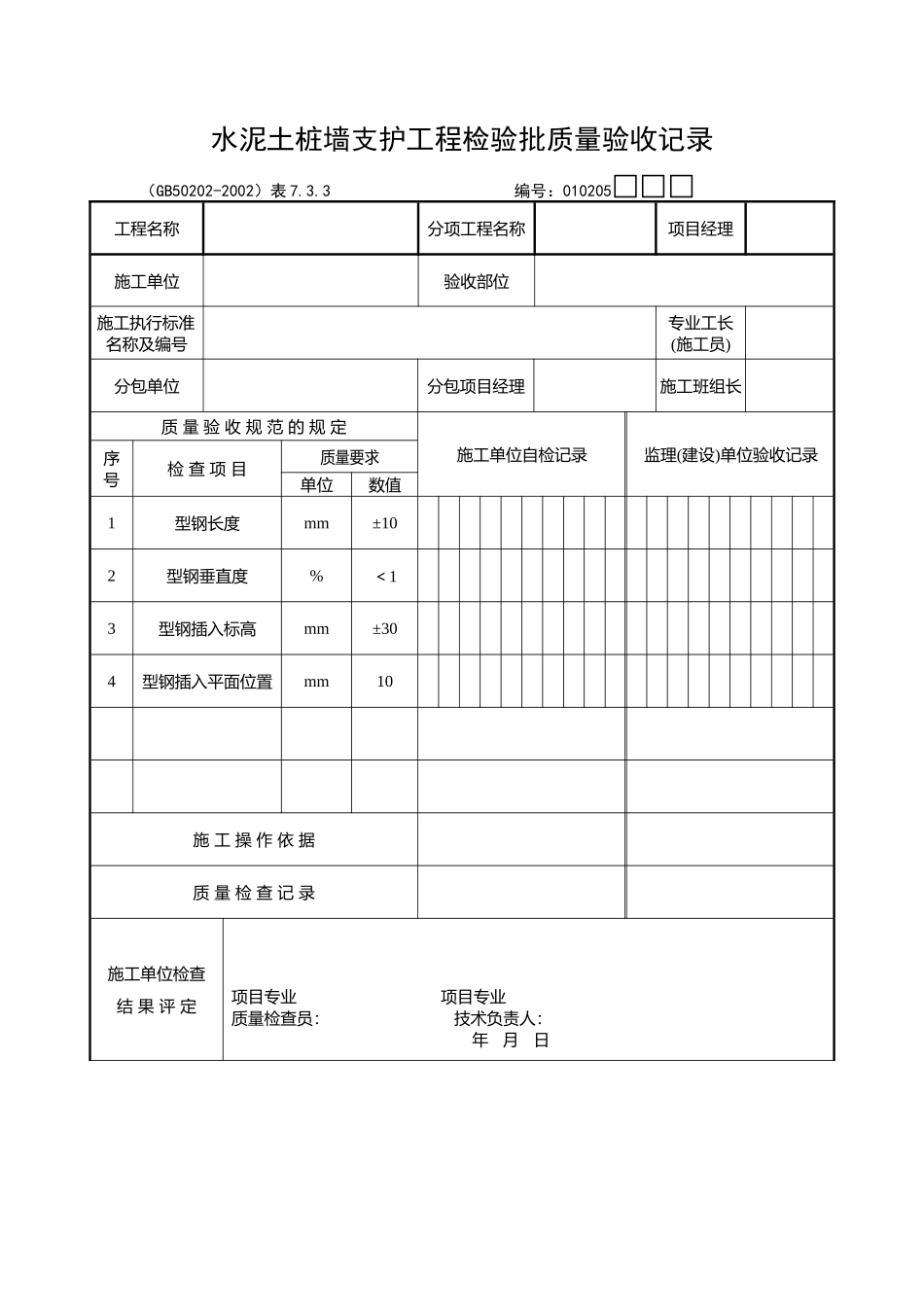

水泥土桩墙支护工程检验批质量验收记录(GB50202-2002)表 7.3.3 编号:010205□□□工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录序号检 查 项 目质量要求单位数值1型钢长度mm±102型钢垂直度%<13型钢插入标高mm±304型钢插入平面位置mm10施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员: 技术负责人: 年 月 日监理(建设)单位验收结论专业监理工程师:(建设单位项目专业技术负责人)年 月 日010205□□□说明强 制 性 条 文7.1.7 基坑(槽)、管沟土方工程验收必须确保支护结构安全和周围环境安全为前提。当设计有指标时,以设计要求为依据,如无设计指标时应按表 7.1.7 的规定执行。表 7.1.7 基坑变形的监控值(cm)基坑类别围护结构墙顶位移监控值围护结构墙体最大位移监控值地面最大沉降监控值一级基坑353二级基坑686三级基坑81010注:1、符合下列情况之一,为一级基坑; 1) 重要工程或支护结构做主体结构的一部分; 2) 开挖深度大于 10m; 3) 与临近建筑物,重要设施的距离在开挖深度以内的基坑; 4) 基坑范围内有历史文物、近代优秀建筑、重要管线等需严加保护的基坑。2、三级基坑为开挖深度小于 7m,且周围环境无特别要求时的基坑。3、除一级和三级外的基坑属二级基坑。4、当周围已有的设施有特殊要求时,尚应符合这些要求。7.3 水泥土桩墙支护工程7.3.1 水泥土墙支护结构指水泥土搅拌桩(包括加筋水泥土搅拌桩)、高压喷射注浆桩所构成的围护结构。7.3.2 水泥土搅拌桩及高压喷射注浆桩的质量检验应满足本规范第 4 章 4.10、4.11 的规定。7.3.3 加筋水泥土桩应符合表 7.3.3 的规定。表 7.3.3 加筋水泥土桩质量检验标准序号检 查 项 目允许偏差或允许值检 查 方 法单 位数 值1型钢长度mm±10用钢尺量2型钢垂直度%<1经纬仪3型钢插入标高mm±30水准仪4型钢插入平面位置mm10用钢尺量注:本表由施工项目专业质量检查员填写,专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量(技术)负责人等进行验收。
