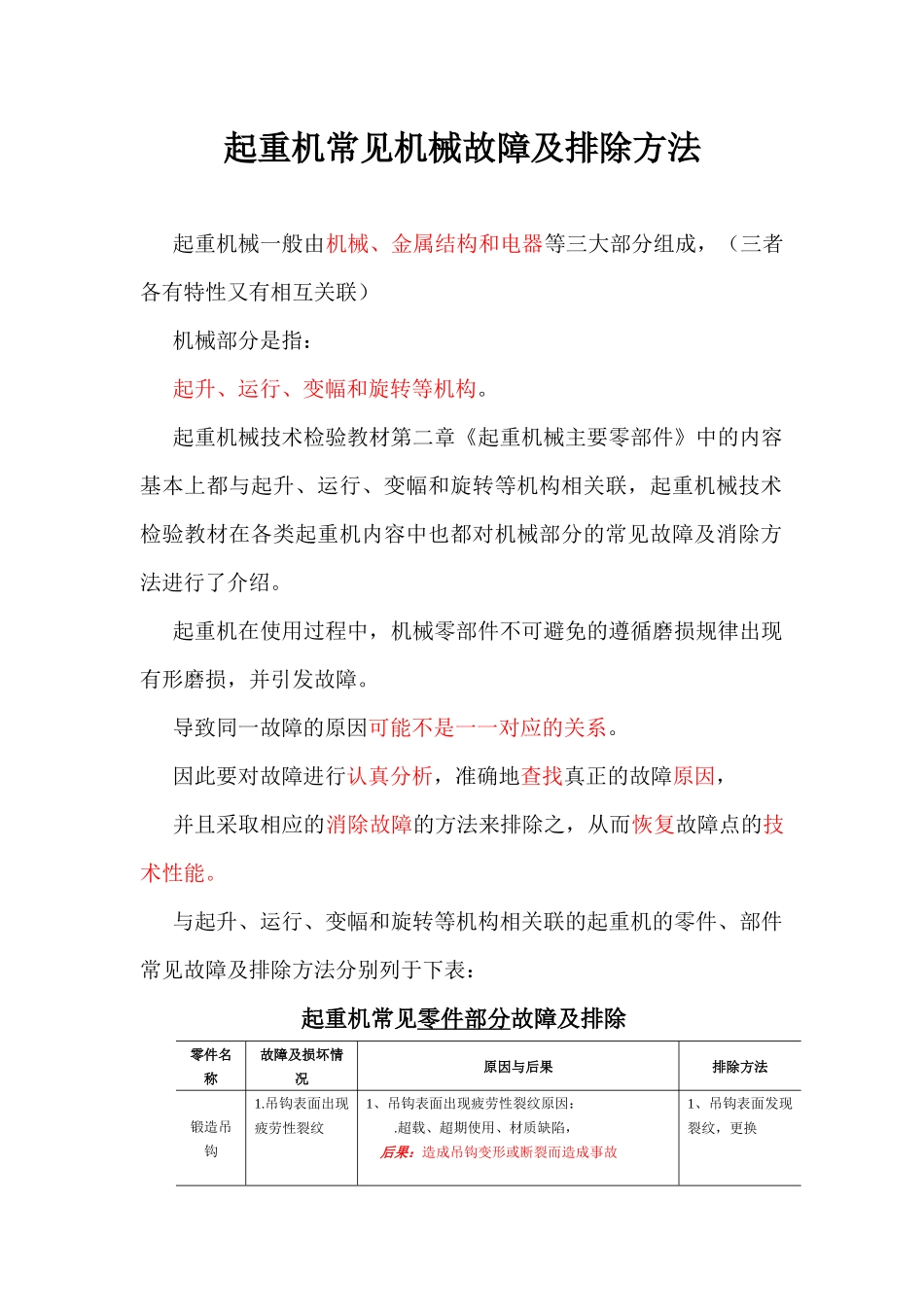

起重机常见机械故障及排除方法起重机械一般由机械、金属结构和电器等三大部分组成，（三者各有特性又有相互关联）机械部分是指：起升、运行、变幅和旋转等机构。起重机械技术检验教材第二章《起重机械主要零部件》中的内容基本上都与起升、运行、变幅和旋转等机构相关联，起重机械技术检验教材在各类起重机内容中也都对机械部分的常见故障及消除方法进行了介绍。起重机在使用过程中，机械零部件不可避免的遵循磨损规律出现有形磨损，并引发故障。导致同一故障的原因可能不是一一对应的关系。因此要对故障进行认真分析，准确地查找真正的故障原因，并且采取相应的消除故障的方法来排除之，从而恢复故障点的技术性能。与起升、运行、变幅和旋转等机构相关联的起重机的零件、部件常见故障及排除方法分别列于下表： 起重机常见零件部分故障及排除零件名称故障及损坏情况原因与后果排除方法锻造吊钩1.吊钩表面出现疲劳性裂纹1、吊钩表面出现疲劳性裂纹原因：.超载、超期使用、材质缺陷，后果：造成吊钩变形或断裂而造成事故1、吊钩表面发现裂纹，更换2.开口及危险断面磨损3.开口部位和弯曲 部 位 发 生 塑性变形4.吊钩动焊2、开口及危险断面磨损.原因：长期使用，疲劳和磨损后果：削弱强度，易造成吊钩变形或断钩而造成事故3、开口部位和弯曲部位发生塑性变形原因：（1）长期过载，疲劳所致，如果是载荷大应考虑吊钩选择的合理性。(2)高温环境热辐射影响，对于使用于冶金环境的锻造吊钩，当热辐射温度超过 300 度时，应采取隔离热辐射的方法。（通常锻钩是与板钩门式吊具组合使用的，在门式吊具的横梁上焊吊钩隔辐射板的方式防护吊钩）后果：弯曲部位变形易使吊重物脱落而造成事故。4、吊钩动焊.原因：（1）吊钩补焊；吊钩原本在锻造过程中留有缺陷或使用后磨损而进行修补（2）不当位置焊接辅助件；有些吊钩锻造时无防脱钩考虑，在使用时用户发现影响使用而在钩柄上动焊。（锻造吊钩通常是 20 号钢经锻打而成，锻打使原有的晶格发生畸变和细化，提高了材料的强度。如果进行焊接，在焊接的位置相当于进行再冶炼过程，材料的性能恢复到 20 号钢的状态，同时焊接位置由于焊缝的收缩产生应力集中，使吊钩承载能力下降。）后果：吊钩发生开裂和变形易使吊重物脱落而造成事故。（在非受力位置如钩尖焊接不在考虑的范围内，焊接的热影响区范围是有限的）2、吊钩开口及危险断面磨损量超过危险断面10%，更换3、开口部位和弯曲部位发生塑性变形，立即...
