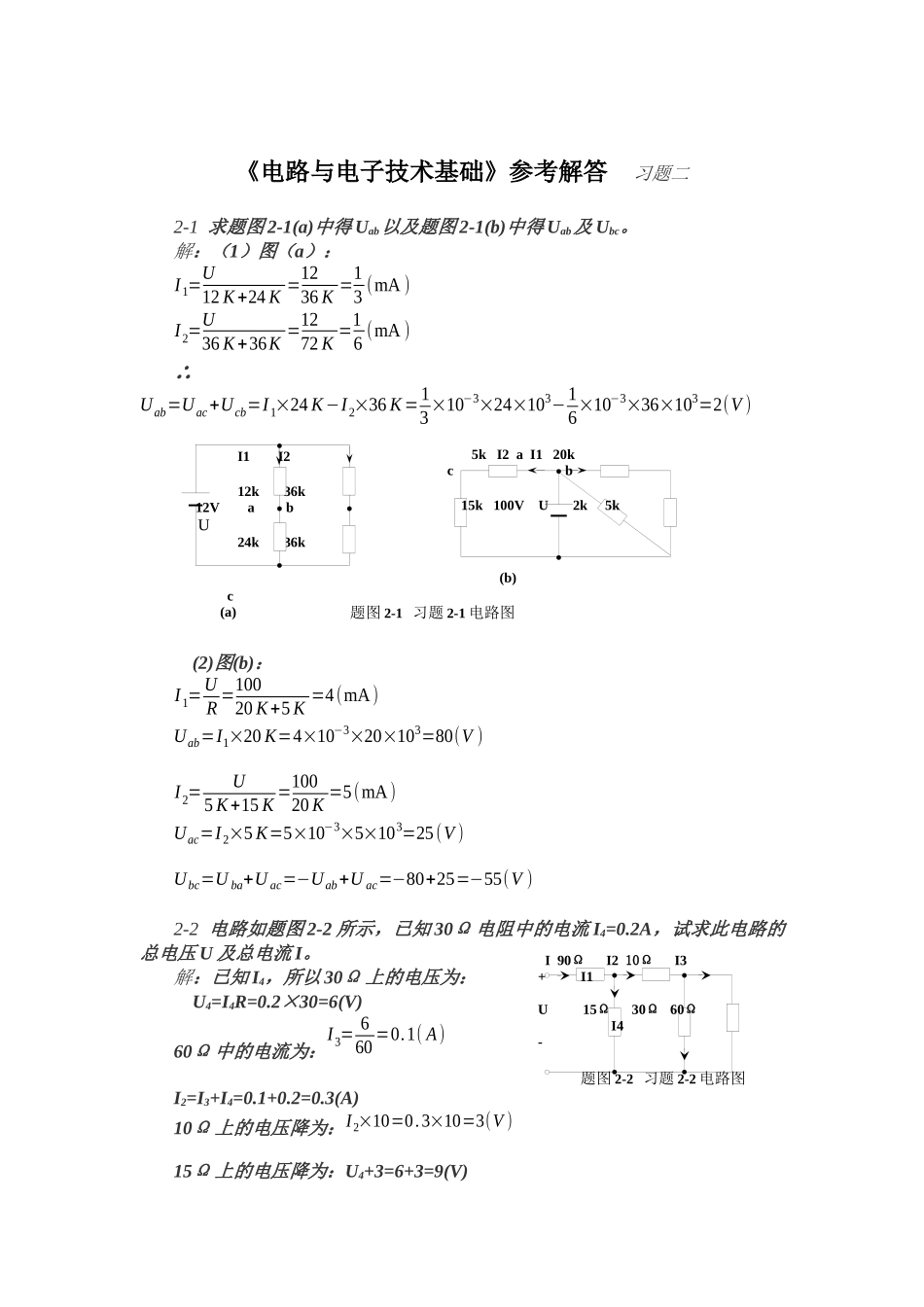

I1 I2 12k 36k 12V a b U 24k 36k c (a) 5k I2 a I1 20k c b 15k 100V U 2k 5k (b)题图 2-1 习题 2-1 电路图 I 90Ω I2 10Ω I3 + I1 U 15Ω 30Ω 60Ω I4 - 题图 2-2 习题 2-2 电路图《电路与电子技术基础》参考解答 习题二2-1 求题图 2-1(a)中得 Uab以及题图 2-1(b)中得 Uab及 Ubc。解：（1）图（a）：I 1=U12 K+24 K =1236 K =13 (mA )I 2=U36 K+36K =1272 K =16 (mA )∴ Uab=Uac+Ucb=I 1×24 K−I 2×36 K=13 ×10−3×24×103−16×10−3×36×103=2(V ) (2)图(b)：I 1=UR =10020 K+5 K =4(mA)Uab=I1×20 K=4×10−3×20×103=80(V )I 2=U5 K+15 K =10020 K =5(mA)Uac=I 2×5 K=5×10−3×5×103=25(V )Ubc=U ba+U ac=−Uab+U ac=−80+25=−55(V )2-2 电路如题图 2-2 所示，已知 30Ω 电阻中的电流 I4=0.2A，试求此电路的总电压 U 及总电流 I。解：已知 I4，所以 30Ω 上的电压为： U4=I4R=0.2×30=6(V)60Ω 中的电流为：I 3= 660 =0.1( A)I2=I3+I4=0.1+0.2=0.3(A)10Ω 上的电压降为：I 2×10=0.3×10=3(V )15Ω 上的电压降为：U4+3=6+3=9(V) I1 I 15Ω I2 11.1Ω 10Ω R 120V 题图 2-3 习题 2-3 电路图 10Ω I3 I I2 15Ω US I1 10Ω 20Ω 题图 2-4 习题 2-4 电路图 c R1 20mA a 5mA+300V I1 + R2 RL 150V - b -100V 题图 2-5 习题 2-5 电路图15Ω 中流过的电流为：I 1= 915 =0.6( A)所以 I=I1+I2=0.6+0.3=0.9(A)90Ω 上的电压降为：0.9×90=81(V)U=81+9=90(V)2-3 电路如题图 2-3 所示，若 10Ω 两端得电压为 24V，求 R=?解：已知 10Ω 两端的电压为 24V∴ 10Ω 中的电流为 I= U10 =2410 =2.4(V )15Ω 上的电压为：2.4×15=36(V)R 上的电压为：24+36=60(V)11.1Ω 上的电压为：120-60=60(V)11.1Ω中流过的电流为：I1=6011.1 =5.4(A )流过 R 中的电流为：I2=I1-I=5.4-2.4=3(A)故电阻为：R=603 =20Ω2-4 电路如题图 2-4 所示，已知灯泡额定电压及电流分别是 12V 及 0.3A，问电源电压应多大，才能使灯泡工作在额定值。解：灯泡的额定电压=12V∴ 20Ω 上的电压=12V 20Ω 中流过的电流：I 1=1220 =0.6( A) 灯泡的额定电流=0.3A∴ 10Ω 中的电流：I2=I1+0.3=0.6+0.3=0.9(A) 10Ω 上的电压为：I2×10=0.9×10=9(V)∴ Uab...
